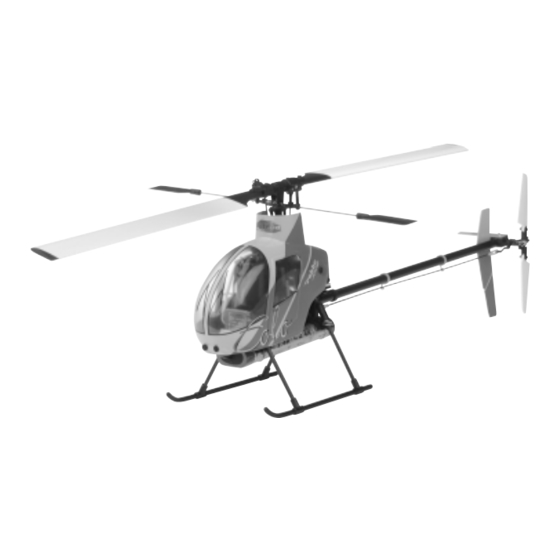

ROBBE Eolo R 22 Montageanleitung Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ROBBE Anleitungen
  4. Ferngesteuerte Modelle
  5. Eolo R 22
  6. Montageanleitung und bedienungsanleitung

ROBBE Eolo R 22 Montageanleitung Und Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

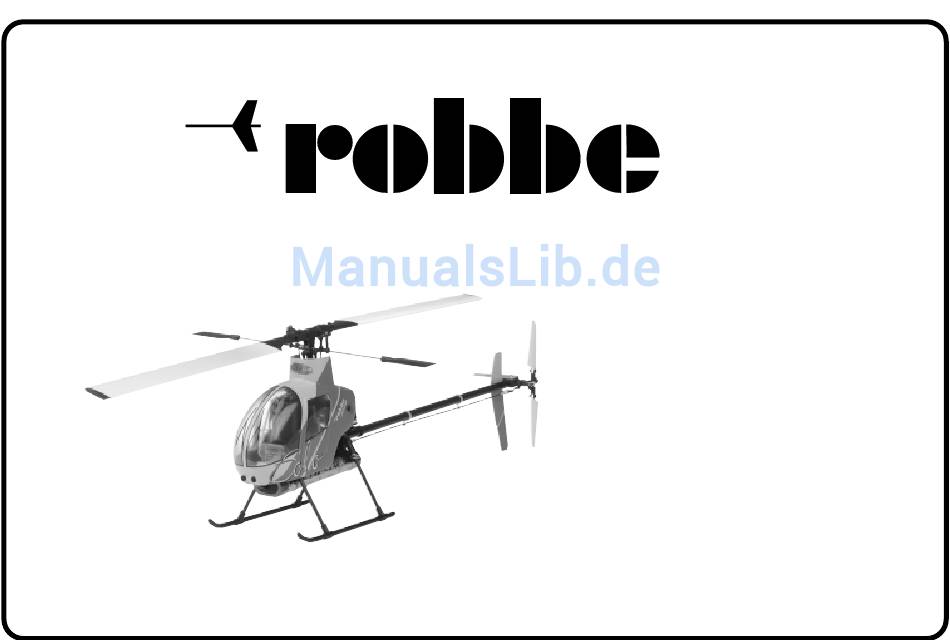

Montage- und Bedienungsanleitung
Eolo R 22
No. S 2865

Werbung

loading

Verwandte Anleitungen für ROBBE Eolo R 22

Inhaltszusammenfassung für ROBBE Eolo R 22

  • Seite 1 Montage- und Bedienungsanleitung Eolo R 22 No. S 2865...
  • Seite 2 Ihrem Händler vorrätig sein, so haben Sie die Möglichkeit alle 2: Fett-Tube Das von Ihnen erworbene Modell Eolo R 22 stammt aus der Ersatzteile schnell und unkompliziert direkt bei robbe zu - hier muß bei der Montage Fett (robbe No. 5532) verwendet Robbe-Schlüter Hubschrauber-Produktfamilie.
  • Seite 3 Bauanleitung Eolo R 22 S 2865 Die Funktionsweise eines Modellhubschraubers: Die Steuerung eines Modellhubschraubers Gesteuert werden 4 Hauptfunktionen: Ein Motorflugzeug mit Tragflächen und Leitwerk benötigt den wichtigste Unterscheidungsmerkmal Vortrieb der Luftschraube. Durch die Vorwärtsbewegung wird Flächenflugzeug ist, daß das Antriebselement, der - Steigen und Sinken: “Pitch,Gas“...

  • Seite 4: Montage Rotorwellenlagerbock, Freilaufnabe Und Hauptrotorwelle

    Bauanleitung Eolo R 22 S 2865 Baustufe 1 Montage Rotorwellenlagerbock, Freilaufnabe und Hauptrotorwelle Vormontierten Rotorwellenlagerbock S5028 mit Schrauben S0079 auf dem Chassis S5000 festschrauben. Vormontierte Freilaufnabe S5030 mit Zahnrad Z 75, S5094 mittels U-Scheiben S4366 und Schrauben S4354 verschrau- ben.
  • Seite 5 Bauanleitung Eolo R 22 S 2865 Baustufe 1 Montage Getriebestufe Flanschlager S5044 in das Chassis ein- setzen. Ritzel Z 16, S5032 in das Zahnrad Z 60, S5084 eindrücken diese Getriebestufe zwischen die Flanschlager setzen. Getriebewelle Ø 3 x 33, S5027 mit der...
  • Seite 6 Bauanleitung Eolo R 22 S 2865 Baustufe 1 Montage Heckabtrieb Antriebswelle Ø 2 x 419, S5018 auf Anschlag in die Heckabtriebs-Kupplung S5114 schieben einer Stiftschraube S0041 auf der Abflachung festschrauben. Die Kugellager 3 x 8 x 3, S4035 in den...

  • Seite 7: Bestückung Heckrohr

    Bauanleitung Eolo R 22 S 2865 Baustufe 2 Bestückung Heckrohr Das Kunststoff-Hilfsrohr 75-50931 nach Seitenansicht mit den Markierungen B und C versehen. Den mittleren Lagerstopfen Ø 11 x 10, S5101 mittels Hilfsrohr Vorderseite (längsgeschlitzt) Heckrohr Ø 12 x 11 x 444, S5022 ein- drücken - Maß...
  • Seite 8 Bauanleitung Eolo R 22 S 2865 Baustufe 2 Montage Heckrohrverlagerung, Heckrohr und Plattformen Plattform vorn S5074 und Plattform hinten S5081 in das Chassis einsetzen. Die Heckrohrverlagerung S5057 in das Chassis eindrücken und mit Schraube S3370 befestigen. Heckrohr mit dem vorderen, geschlitzten...

  • Seite 9: Montage Kufenaufnahme

    Bauanleitung Eolo R 22 S 2865 Baustufe 2 Montage Kufenaufnahme Die mit V1, V2, H3 und H4 markierten 4 Teile der Kufenaufnahme S5095 mit U- Scheiben S4366 und Schrauben S0116 am Chassis anbringen. 4x 2,7x5,8x0,5...
  • Seite 10 Bauanleitung Eolo R 22 S 2865 Baustufe 2 Montage Kufe Alle Teile zusammensetzen und dabei mit ropoxi, No. 5066 verkleben.

  • Seite 11: Montage Taumelscheibenführung Und Servohalter

    Bauanleitung Eolo R 22 S 2865 Baustufe 3 Montage Taumelscheibenführung und Servohalter Taumelscheibenführung S5082 Spritzbaums „Servohalter“ S5082 in den oberen Servohalter drücken und mit Schraube S0029 festschrauben. Oberen und unteren Servohalter auf den Rotorwellenlagerbock schieben.
  • Seite 12 Bauanleitung Eolo R 22 S 2865 Baustufe 3 Montage Taumelscheiben-Servos Die 3 Taumelscheibenservos mit der Fernsteuerung in Mittelstellung bringen. Servohebel gemäß Skizze beschneiden. Auf rechtwinklige Ausrichtung achten. Tip: Die meisten Servofabrikate besitzen eine Abtriebswelle mit Vielzahn. Durch mehrmaliges Umsetzen der Servohebel um ca.
  • Seite 13 Bauanleitung Eolo R 22 S 2865 Baustufe 3 Montage Gestänge Taumelscheibenmitnehmer Kugelköpfe S5043 Gabelanschlüsse S0059 mit Maß 19 mm auf die Gestänge S5037 schrauben. Kugelköpfe der montierten Gestänge auf Kugeln Außenrings Taumelscheibe S5004 drücken. Hinweis: Beim Aufdrücken Kugelgelenke auf die Kugelköpfe die Lage der erhabenen Markierungen auf den Gelenken beachten.
  • Seite 14 Bauanleitung Eolo R 22 S 2865 Baustufe 4 Montage Rotorkopf und Querwelle Blattlagerwelle S5051 durch Zentralstück S5049 führen und beidseitig nach Zeichnung bestücken. Hinweis: Unbedingt auf die korrekte Montagerichtung der Axiallager S3364 achten (Scheibe mit Innen Ø 4 mm in Richtung Blatthalter S5076).
  • Seite 15 Bauanleitung Eolo R 22 S 2865 Baustufe 5 Montage Paddelstange und Pitchkompensator Paddelstange S5021 mittig Querwelle einschieben und dabei im Bereich der Querwelle leicht fetten. Pitchkompensatornabe S5087 bestücken. Dabei die Pitchkompensatorarme S5088 mit den Stiftschrauben S0041 auf den Abflachungen der Pitchkompensatorwelle S5089 festschrauben.
  • Seite 16 Bauanleitung Eolo R 22 S 2865 Baustufe 5 Montage Mischhebel und Bestückung Paddelstange Mischhebel S5092 an den Blatthaltern anbringen. Auf Leichtgängigkeit achten. Doppelgelenke S5005 Paddelstange schieben und auf die ent- sprechenden Kugeln drücken. Hinweis: Beim Aufdrücken der Doppel- Kugelgelenke auf die Kugelköpfe die Lage der erhabenen Markierung auf den Gelenken beachten.
  • Seite 17 Bauanleitung Eolo R 22 S 2865 Baustufe 5 Befestigung Rotorkopf und Montage Rotorkopfgestänge Rotorkopf mit Schraube S0114 und Stopmutter S0090 auf der Rotorwelle fest- schrauben. Die Kugelköpfe S5043 auf die Gestänge S5045 / S5046 schrauben. Gestänge Rotorkopf Taumelscheibeninnenring befestigen. Das Klemmstück S5042 so drehen, daß...
  • Seite 18 Bauanleitung Eolo R 22 S 2865 Baustufe 6 Montage Elektromotor Kondensator mit Isolierschlauch versehen 2x Isolierschlauch 13 mm lang und am Elektromotor S5038 anlöten. Ritzel Z 18, S5029 auf der Welle des E- Motors vormontieren. Motor auf das Chassis setzen.

  • Seite 19: Montage Heckrotorgetriebe

    Bauanleitung Eolo R 22 S 2865 Baustufe 7 Montage Heckrotorgetriebe Die Kugellager S4035 und S4350 in das Heckrotor-Getriebegehäuse S5064 ein- setzen. Heckabtriebkupplung S5114 durch die Kugellager S4035 und S4350 schieben. Kegelrad S5053 Heckabtriebskupplung schieben und mit Stiftschraube S0041 auf der Abflachung festschrauben.
  • Seite 20 Bauanleitung Eolo R 22 S 2865 Baustufe 7 Montage Steuerbrücke und Anlenkhebel Die Teile der Steuerbrücke 2 x S5039 S5059, S5072, S5054 und S5073 zusam- mensetzen. Dabei die Schiebehülse S5059 soweit in die Anlenkbrücke S5073 einschrauben, daß der Steuerring S5072 spielfrei ist und sich leichtgängig drehen...
  • Seite 21 Bauanleitung Eolo R 22 S 2865 Baustufe 7 Montage Höhenleitwerk und Heckrotornabe Höhenleitwerk S5067 mit Schrauben S0097 und U-Scheiben S0000 auf dem Heckgetriebe-Gehäuse befestigen. Heckrotornabe S5061 außen bündig auf die Heckrotorwelle schieben und mit Stiftschraube S0041 auf der Abflachung festschrauben.
  • Seite 22 Bauanleitung Eolo R 22 S 2865 Baustufe 7 Montage Heckrohr und Seitenleitwerk Das Heckgetriebe bis auf Anschlag in das Heckrohr einführen dabei Antriebswelle S5018 Heckabtriebskupplung einfädeln. Antriebswelle mit der Stiftschraube S0041 auf deren Abflachung festschrauben. Das Seitenleitwerk S5065 mit Schrauben...
  • Seite 23 Bauanleitung Eolo R 22 S 2865 Baustufe 8 Montage Heckservo und Heckgestänge Unter Verwendung der ovalen Scheiben S5100 Heckrotorservo Heckrohrverlagerung und am Servohalter Heck befestigen. Servohalter Heck mit Schraube S4300 am Heckrohr festschrauben. Heckservo mittels Fernsteuerung Mittelstellung bringen. Den beschnittenen Servohebel auf das Servo schrauben, siehe Baustufe 3.2.
  • Seite 24 Bauanleitung Eolo R 22 S 2865 Baustufe 9 Montage Kabinenhalter, Empfänger und Kreisel Kabinenhalter S5103 in die hintere Plattform eindrücken. Empfänger und Kreisel mit Doppel- Klebeband S5142 auf die hintere Plattform kleben.

  • Seite 25: Montage Regler Und Antenne

    Bauanleitung Eolo R 22 S 2865 Baustufe 9 Montage Regler und Antenne Regler mit Doppelklebeband S5142 an der vorderen Plattform verkleben. Bei allen Arbeiten am Regler die Anleitung beachten, die dem Gerät bei- liegt. Reglerkabel Polen Elektromotors anlöten. Dabei die Polung beachten: Pluskabel vom Regler am Motorpol anlöten, der mit einem roten...

  • Seite 26: Sicherung Akku Und Befestigung Kabel

    Bauanleitung Eolo R 22 S 2865 Baustufe 9 Sicherung Akku und Befestigung Kabel Akku vorbereiteten Klettbandstreifen S5132 unter Kufenaufnahmen kleben. Akku mit Gummiringen No. 9107 und No. 9112 zusätzlich sichern. Kabel zu einem Kabelbaum zusammen- fassen beiliegenden Kabelbindern No. 5036 sichern.
  • Seite 27 Bauanleitung Eolo R 22 S 2865 Baustufe 10 Bearbeitung und Montage der Kabine Hinweis: Aus Darstellungsgründen sind die Inneneinbauten des Chassis nicht gezeigt. „X“ gekennzeichneten Markierungen der Kabine S5102 Ø 5 mm Bohrungen anbringen. Gemäß Markierungen auf der Hauben- Oberseite die Ø 10 mm Bohrungen zur E- Motor-Belüftung ausarbeiten.
  • Seite 28 Bauanleitung Eolo R 22 S 2865 Baustufe 11 11.1 Fertigstellen der Hauptrotorblätter Die Hauptrotorblätter S5077 mit 600.er 7 mm Schleifpapier leicht überschleifen und jeweils beide Enden mit Lack gegen Feuchtigkeit versiegeln. Hauptrotorblätter mit beiliegender Folie bespannen (Siehe Skizze 1-9). Folie muß...

  • Seite 29: Rotorblätter Auswiegen

    Bauanleitung Eolo R 22 S 2865 Baustufe 11 11.2 Rotorblätter auswiegen Blattdurchführungen S5098 und S5099 in die Bohrungen der Hauptrotorblätter S5077 eindrücken. Die Blattdurchführungen S5098 und S5099 zusätzlich mit ropoxi sichern. Rotorblätter durch Aufnahmebohrungen mit einer Schraube S0031 und einer Mutter S0012 gegenein- ander verschrauben.
  • Seite 30 Bauanleitung Eolo R 22 S 2865 Baustufe 11 11.3 Montage Hauptrotorblätter Rotorblätter mit Schrauben S0031 und Stopmuttern S0012 an den Blatthaltern S5076 anbringen. Schrauben S0031 nur so stark anziehen, daß sich die Rotorblätter noch leicht in den Blatthaltern schwenken lassen.
  • Seite 31 Bauanleitung Eolo R 22 S 2865 Einstellarbeiten an der Fernsteuerung muß sich das obere eingeklappte Heckrotorblatt nach rechts Hierbei sollte sich ein Anstellwinkel von +9° an den (zum Heckrohr hin) bewegen. Hauptrotorblättern ergeben. Voraussetzung: - Eventuell Servo- Laufrichtung am Sender umstellen.
  • Seite 32 Erreicht werden soll, daß der Heli bei Pitchknüppel- zurückgreifen kann. Mittelstellung entsprechend +9° Anstellwinkel schwebt. Heckrotorausgleich (REVO) robbe Modellsport GmbH & Co. KG Mischer-Taumelscheiben-Weg % mäßig so einstellen, Der Heckrotorausgleich muß eingestellt werden, wenn daß sich ein Pitchwinkel von +4° bis + 14° ergibt.
  • Seite 33 Lagerbock Heckabtrieb S5100 Scheibe oval S3370 Inbusschraube M2,5x8 S5057 Heckrohrverlagerung S5101 Lagerstopfen D11x10 S4035 Kugellager 3x8x3 S5059 Schiebehülse D3xD4x 4 S5102 Kabine Eolo R 22 S4141 Inbusschraube M3x6 S5060 Distanzring D2xD3x4 S5103 Kabinenhalter S4300 Inbusschraube M2x6 S5061 Heckrotornabe S5105 Mitnehmergabel S4350...
  • Seite 34 Tip: Loctite should always be applied very sparingly, otherwi- Please state the original Order No. when ordering replace- The Eolo R 22 model helicopter you have purchased is a se there is a danger that excess fluid will run into ballraces ment parts, as this avoids problems and delays in obtaining member of the robbe-Schlueter family of helicopter products.
  • Seite 35 Assembly instructions Order No. Eolo R 22 S 2865 How lift is generated by the main rotor: tooth gear S5094 using the screws S4354 and washers How the swashplate works: S4366. As with a fixed wing, the rotor blades feature an airfoil section...
  • Seite 36 Assembly instructions Order No. Eolo R 22 S 2865 Stage 2 exactly as shown in the drawing. Installing the swashplate servos Note: it is absolutely essential to orientate the axial bea- - Set the three swashplate servos to centre from the trans- Completing the tail boom rings S3364 correctly, i.e.
  • Seite 37 Assembly instructions Order No. Eolo R 22 S 2865 Mounting the rotor head, tail rotor drive shaft coupling. sleeve S5062 and the tail rotor shaft S5063 between the installing the rotor head pushrods - Secure the drive shaft by tightening the grubscrew S0041 ballraces S4350.
  • Seite 38 Assembly instructions Order No. Eolo R 22 S 2865 - Attach the guide tube 6065 to the skid landing gear using mixers for weight at the factory, but they should still be checked for the rubber bands. - Program throttle trim to idle trim (ATL - throttle trim active fine balance.
  • Seite 39 The settings described in the following section assume the robbe Modellsport GmbH & Co. KG Tail rotor compensation (REVO) use of a standard motor, the recommended Heli Control 825 Tail rotor compensation only needs to be set up if you are speed controller and an FX 18 radio control system.
  • Seite 40 Horizontal stabiliser S5005 Double ball-link 4/5Øx31 S5199 Rubber grommet, 2.8/7Øx5/3.8x1 S5068 Inertia weight, 8Øx17.5 M3 S5012 Decal sheet, Eolo R 22 5036 Cable tie, 100x2.5 1 S5069 Flybar paddle, 37.5x60 S5013 Building instructions, Eolo R 22 9107 Rubber band, 40Øx6x1...
  • Seite 41 Copie et reproduction, même d’extraits, interdites sans autorisation Queda prohibida la reproducción total o parcial de este documento, excepto con écrite expresse de la Société robbe-Modellsport GmbH & Co. KG autorización por escrito de robbe-Modellsport GmbH & Co. KG. robbe Modellsport GmbH & Co. KG Metzloserstr.
  • Seite 42 Linearschalter vorne FX F 1587 Sanyo 8N C2.4k AMP 4615 benötigt und ist nicht im Montagekasten enthalten. Die Kugelgelenkfuß FX F 1559 Empfehlungen beziehen sich auf Zubehör aus dem robbe Alternativ: Programm. Fernsteuerung alternativ: Ni-MH-Akku 8 3.3k AMP 4515 Fernsteuerung:...
  • Seite 43 Pie de rótula FX F 1559 Sanyo 8N C2.4k AMP 4615 incluidos en la caja. Nos referimos siempre a accesorios de la casa robbe. Emisora alternativa: Alternativa: Emisora: Emisora computerizada a partir de 5 canales con mezclador de FC-18 V3 Plus FM 35 MHz F 7050 Batería NiMH, 8 3.3k AMP...
