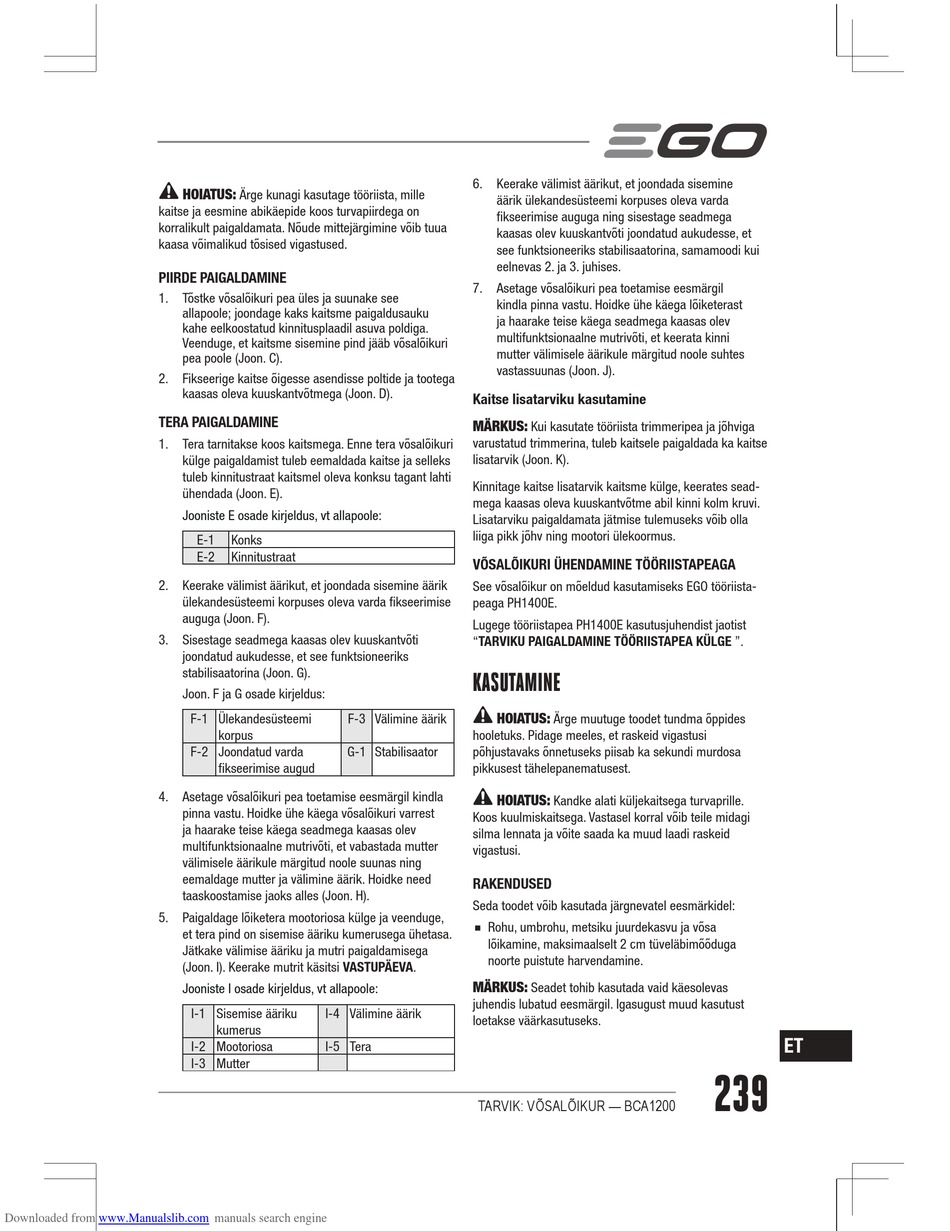

EGO BCA1200 Bedienungsanleitung Seite 239

HOIATUS:
kaitse ja eesmine abikäepide koos turvapiirdega on
korralikult paigaldamata. Nõude mittejärgimine võib tuua
kaasa võimalikud tõsised vigastused.
PIIRDE PAIGALDAMINE
1. Tõstke võsalõikuri pea üles ja suunake see
allapoole; joondage kaks kaitsme paigaldusauku
kahe eelkoostatud kinnitusplaadil asuva poldiga.
Veenduge, et kaitsme sisemine pind jääb võsalõikuri
pea poole (Joon. C).
2. Fikseerige kaitse õigesse asendisse poltide ja tootega
kaasas oleva kuuskantvõtmega (Joon. D).
TERA PAIGALDAMINE
1. Tera tarnitakse koos kaitsmega. Enne tera võsalõikuri
külge paigaldamist tuleb eemaldada kaitse ja selleks
tuleb kinnitustraat kaitsmel oleva konksu tagant lahti
ühendada (Joon. E).
Jooniste E osade kirjeldus, vt allapoole:
2. Keerake välimist äärikut, et joondada sisemine äärik
ülekandesüsteemi korpuses oleva varda fikseerimise
auguga (Joon. F).
3. Sisestage seadmega kaasas olev kuuskantvõti
joondatud aukudesse, et see funktsioneeriks
stabilisaatorina (Joon. G).
Joon. F ja G osade kirjeldus:
4. Asetage võsalõikuri pea toetamise eesmärgil kindla
pinna vastu. Hoidke ühe käega võsalõikuri varrest
ja haarake teise käega seadmega kaasas olev
multifunktsionaalne mutrivõti, et vabastada mutter
välimisele äärikule märgitud noole suunas ning
eemaldage mutter ja välimine äärik. Hoidke need
taaskoostamise jaoks alles (Joon. H).
5. Paigaldage lõiketera mootoriosa külge ja veenduge,
et tera pind on sisemise ääriku kumerusega ühetasa.
Jätkake välimise ääriku ja mutri paigaldamisega
(Joon. I). Keerake mutrit käsitsi VASTUPÄEVA.
Jooniste I osade kirjeldus, vt allapoole:
Downloaded from www.Manualslib.com
Ärge kunagi kasutage tööriista, mille
E-1 Konks
E-2 Kinnitustraat
F-1 Ülekandesüsteemi F-3 Välimine äärik
korpus
F-2 Joondatud varda G-1 Stabilisaator
fikseerimise augud
I-1 Sisemise ääriku I-4 Välimine äärik
kumerus
I-2 Mootoriosa I-5 Tera
I-3 Mutter
manuals search engine
6. Keerake välimist äärikut, et joondada sisemine
äärik ülekandesüsteemi korpuses oleva varda
fikseerimise auguga ning sisestage seadmega
kaasas olev kuuskantvõti joondatud aukudesse, et
see funktsioneeriks stabilisaatorina, samamoodi kui
eelnevas 2. ja 3. juhises.
7. Asetage võsalõikuri pea toetamise eesmärgil
kindla pinna vastu. Hoidke ühe käega lõiketerast
ja haarake teise käega seadmega kaasas olev
multifunktsionaalne mutrivõti, et keerata kinni
mutter välimisele äärikule märgitud noole suhtes
vastassuunas (Joon. J).
Kaitse lisatarviku kasutamine
MÄRKUS:
Kui kasutate tööriista trimmeripea ja jõhviga
varustatud trimmerina, tuleb kaitsele paigaldada ka kaitse
lisatarvik (Joon. K).
Kinnitage kaitse lisatarvik kaitsme külge, keerates sead-
mega kaasas oleva kuuskantvõtme abil kinni kolm kruvi.
Lisatarviku paigaldamata jätmise tulemuseks võib olla
liiga pikk jõhv ning mootori ülekoormus.
VÕSALÕIKURI ÜHENDAMINE TÖÖRIISTAPEAGA
See võsalõikur on mõeldud kasutamiseks EGO tööriista-
peaga PH1400E.
Lugege tööriistapea PH1400E kasutusjuhendist jaotist
"TARVIKU PAIGALDAMINE TÖÖRIISTAPEA KÜLGE ".
KASUTAMINE
HOIATUS:
Ärge muutuge toodet tundma õppides
hooletuks. Pidage meeles, et raskeid vigastusi
põhjustavaks õnnetuseks piisab ka sekundi murdosa
pikkusest tähelepanematusest.
HOIATUS:
Kandke alati küljekaitsega turvaprille.
Koos kuulmiskaitsega. Vastasel korral võib teile midagi
silma lennata ja võite saada ka muud laadi raskeid
vigastusi.
RAKENDUSED
Seda toodet võib kasutada järgnevatel eesmärkidel:
◾
Rohu, umbrohu, metsiku juurdekasvu ja võsa
lõikamine, maksimaalselt 2 cm tüveläbimõõduga
noorte puistute harvendamine.
MÄRKUS:
Seadet tohib kasutada vaid käesolevas
juhendis lubatud eesmärgil. Igasugust muud kasutust
loetakse väärkasutuseks.
TARVIK: VÕSALÕIKUR — BCA1200
