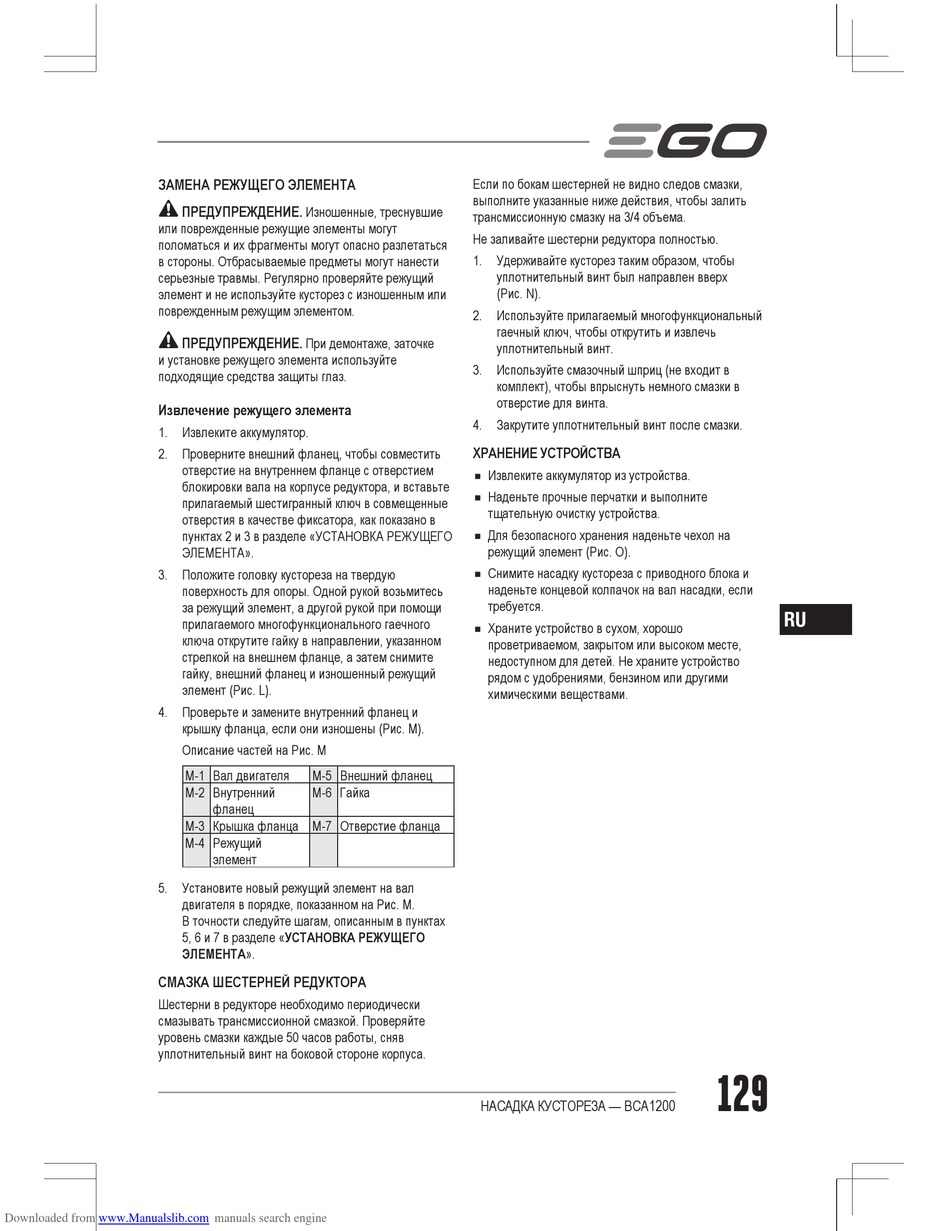

Хранение Устройства - EGO BCA1200 Bedienungsanleitung

ЗАМЕНА РЕЖУЩЕГО ЭЛЕМЕНТА
ПРЕДУПРЕЖДЕНИЕ.
или поврежденные режущие элементы могут
поломаться и их фрагменты могут опасно разлетаться
в стороны. Отбрасываемые предметы могут нанести
серьезные травмы. Регулярно проверяйте режущий
элемент и не используйте кусторез с изношенным или
поврежденным режущим элементом.
ПРЕДУПРЕЖДЕНИЕ.
и установке режущего элемента используйте
подходящие средства защиты глаз.
Извлечение режущего элемента
1. Извлеките аккумулятор.
2. Проверните внешний фланец, чтобы совместить
отверстие на внутреннем фланце с отверстием
блокировки вала на корпусе редуктора, и вставьте
прилагаемый шестигранный ключ в совмещенные
отверстия в качестве фиксатора, как показано в
пунктах 2 и 3 в разделе «УСТАНОВКА РЕЖУЩЕГО
ЭЛЕМЕНТА».
3. Положите головку кустореза на твердую
поверхность для опоры. Одной рукой возьмитесь
за режущий элемент, а другой рукой при помощи
прилагаемого многофункционального гаечного
ключа открутите гайку в направлении, указанном
стрелкой на внешнем фланце, а затем снимите
гайку, внешний фланец и изношенный режущий
элемент (Рис. L).
4. Проверьте и замените внутренний фланец и
крышку фланца, если они изношены (Рис. М).
Описание частей на Рис. M
5. Установите новый режущий элемент на вал
двигателя в порядке, показанном на Рис. M.
В точности следуйте шагам, описанным в пунктах
5, 6 и 7 в разделе «УСТАНОВКА РЕЖУЩЕГО
ЭЛЕМЕНТА».
СМАЗКА ШЕСТЕРНЕЙ РЕДУКТОРА
Шестерни в редукторе необходимо периодически
смазывать трансмиссионной смазкой. Проверяйте
уровень смазки каждые 50 часов работы, сняв
уплотнительный винт на боковой стороне корпуса.
Downloaded from www.Manualslib.com
Изношенные, треснувшие
При демонтаже, заточке
M-1 Вал двигателя M-5 Внешний фланец
M-2 Внутренний M-6 Гайка
фланец
M-3 Крышка фланца M-7 Отверстие фланца
M-4 Режущий
элемент
manuals search engine
Если по бокам шестерней не видно следов смазки,
выполните указанные ниже действия, чтобы залить
трансмиссионную смазку на 3/4 объема.
Не заливайте шестерни редуктора полностью.
1. Удерживайте кусторез таким образом, чтобы
уплотнительный винт был направлен вверх
(Рис. N).
2. Используйте прилагаемый многофункциональный
гаечный ключ, чтобы открутить и извлечь
уплотнительный винт.
3. Используйте смазочный шприц (не входит в
комплект), чтобы впрыснуть немного смазки в
отверстие для винта.
4. Закрутите уплотнительный винт после смазки.
ХРАНЕНИЕ УСТРОЙСТВА
◾
Извлеките аккумулятор из устройства.
◾
Наденьте прочные перчатки и выполните
тщательную очистку устройства.
◾
Для безопасного хранения наденьте чехол на
режущий элемент (Рис. О).
◾
Снимите насадку кустореза с приводного блока и
наденьте концевой колпачок на вал насадки, если
требуется.
◾
Храните устройство в сухом, хорошо
проветриваемом, закрытом или высоком месте,
недоступном для детей. Не храните устройство
рядом с удобрениями, бензином или другими
химическими веществами.
НАСАДКА КУСТОРЕЗА — BCA1200
RU
129
