Blockschaltbilder
wave.com4 Sauna Basismodule (WC4-B-L) vor Produktionsdatum 12/2011 sind nicht mit dem wave.com4
touch kompatibel. Das notwendige Software Update kann nur im Werk durchgeführt werden.
Die Innenbedienteile sind nicht mit der wave.com4 touch kompatibel!
Die Verbindung der einzelnen Geräte erfolgt über 6-polige RJ12 Kabel (D und E). Ein Verbindungskabel D ist
im Lieferumfang des wave.com4 touch Bedienteils enthalten. Für den Anschluss von mehreren Leistungsteilen
muss für jedes Leistungsteil ein Verbindungskabel O-CX-C10 (E) bestellt werden.
BUS
Wave.com4
Sound & Light

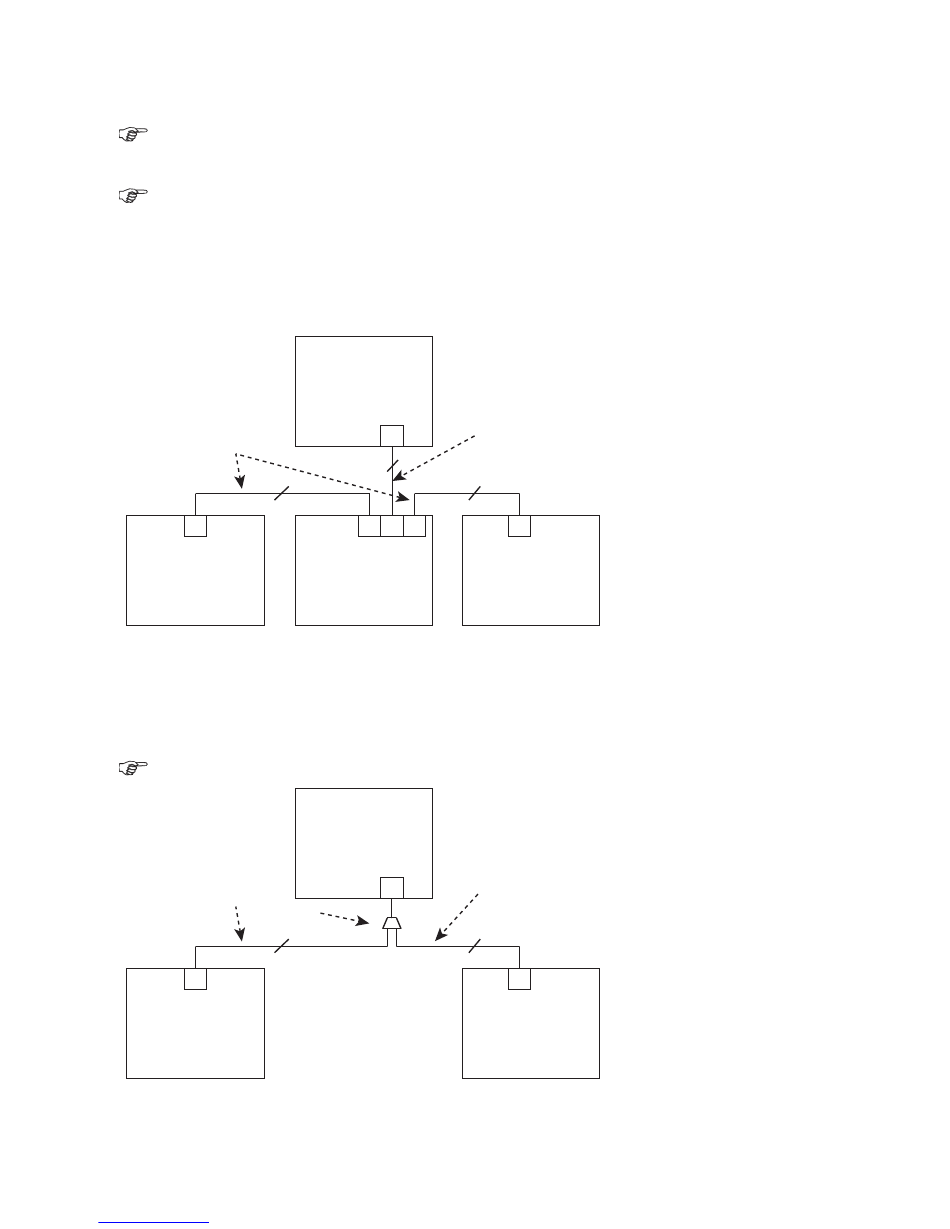

Blockschaltbild Vollausbau
Wenn nur die wave.com4 sound & light und das wave.com4 Sauna Basismodul verwendet werden, wird zusätz-
lich ein Y-Verbinder F benötigt. Dieser ist im WC4-SL-EXT enthalten.
Im Set WC4-SL-EXT ist auch das Datenkabel E enthalten
BUS
Wave.com4
Sound & Light
Blockschaltbild sound & light mit wave.com4 Sauna
Downloaded from
www.Manualslib.com
Montageanweisung nur für Fachpersonal
Wave.com4 Touch
A
E
6
DATA
Wave.com4 Infra
Wave.com4 Touch
A
E
F
6
WE DO IT FIRST.
manuals search engine
D
6
6
Bedienteil
6-Polig
Wave.com4
Sauna
D
6
Bedienteil
6-Polig
Wave.com4
Sauna
S. 8/20
