Montage Des Bedienteils - Sentiotec wave.com4 touch Montage- Und Gebrauchsanweisung

Montageanweisung nur für Fachpersonal S. 6/20
4

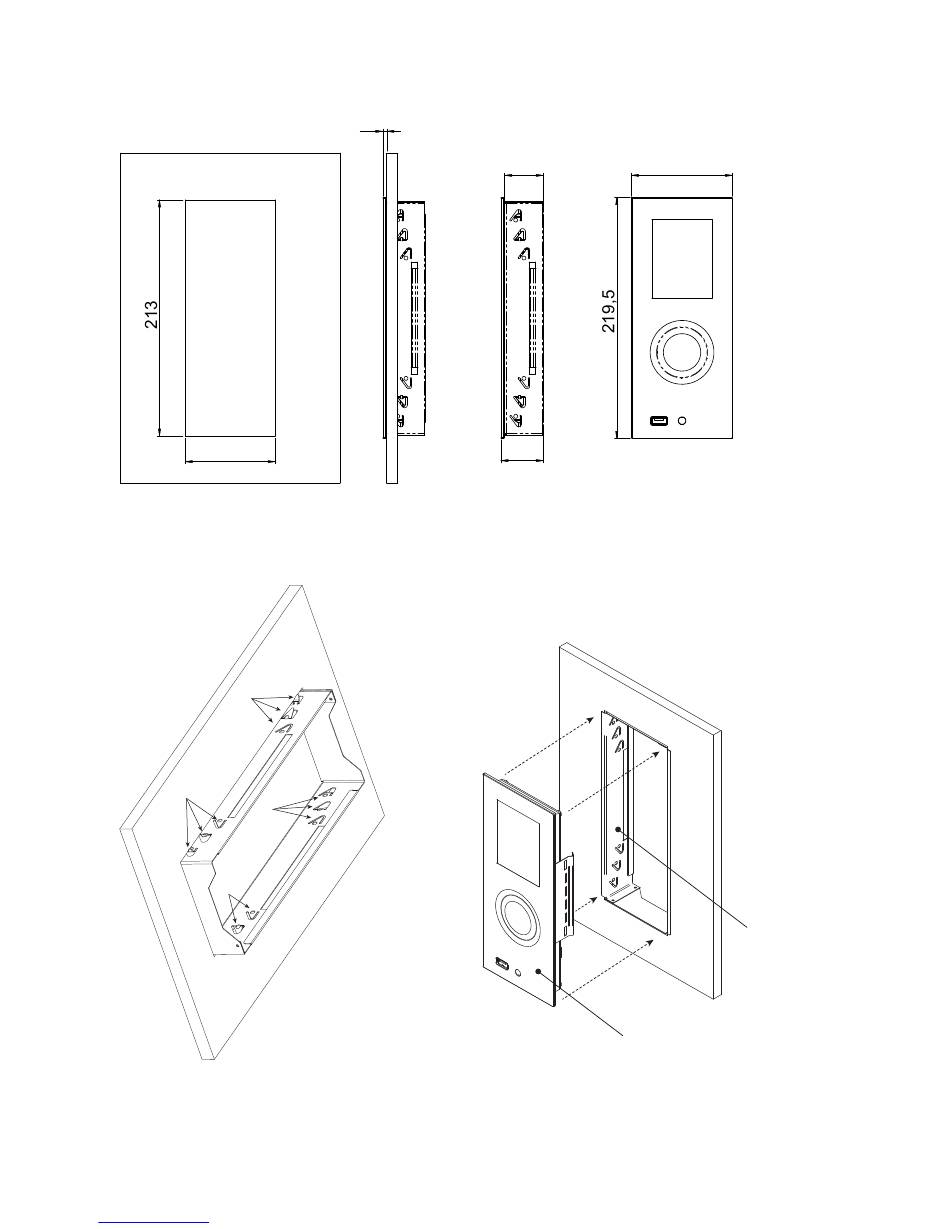

Montage des Bedienteils

3,5
36 92
39,5
82
Abmessungen
Für die Montage des wave.com4 touch Bedienteils ist ein Ausschnitt von 213 mm x 82 mm vorzusehen, in die
der Montagerahmen B eingesetzt wird. Zum fixieren des Rahmens die Laschen C wie in der Abbildung mit ei-
nem Schraubendreher biegen. Die Einbautiefe des wave.com4 touch Bedienteils beträgt 36 mm.
C
C
C
C
B
A
Montage Einbaurahmen
Einsetzen des Bedienteils in den Montagerahmen
Nach der Verkabelung (siehe Abschnitt Verkabelung) das Bedienteil A wie in der Abbildung in den Rah-
WE DO IT FIRST.
men B einsetzen
