Elektrischer Anschluss nur für Fachpersonal
Beachten Sie auch die Anweisungen in den Bedienungs- und Montageanleitungen der verwendeten Lei-
stungsteile.

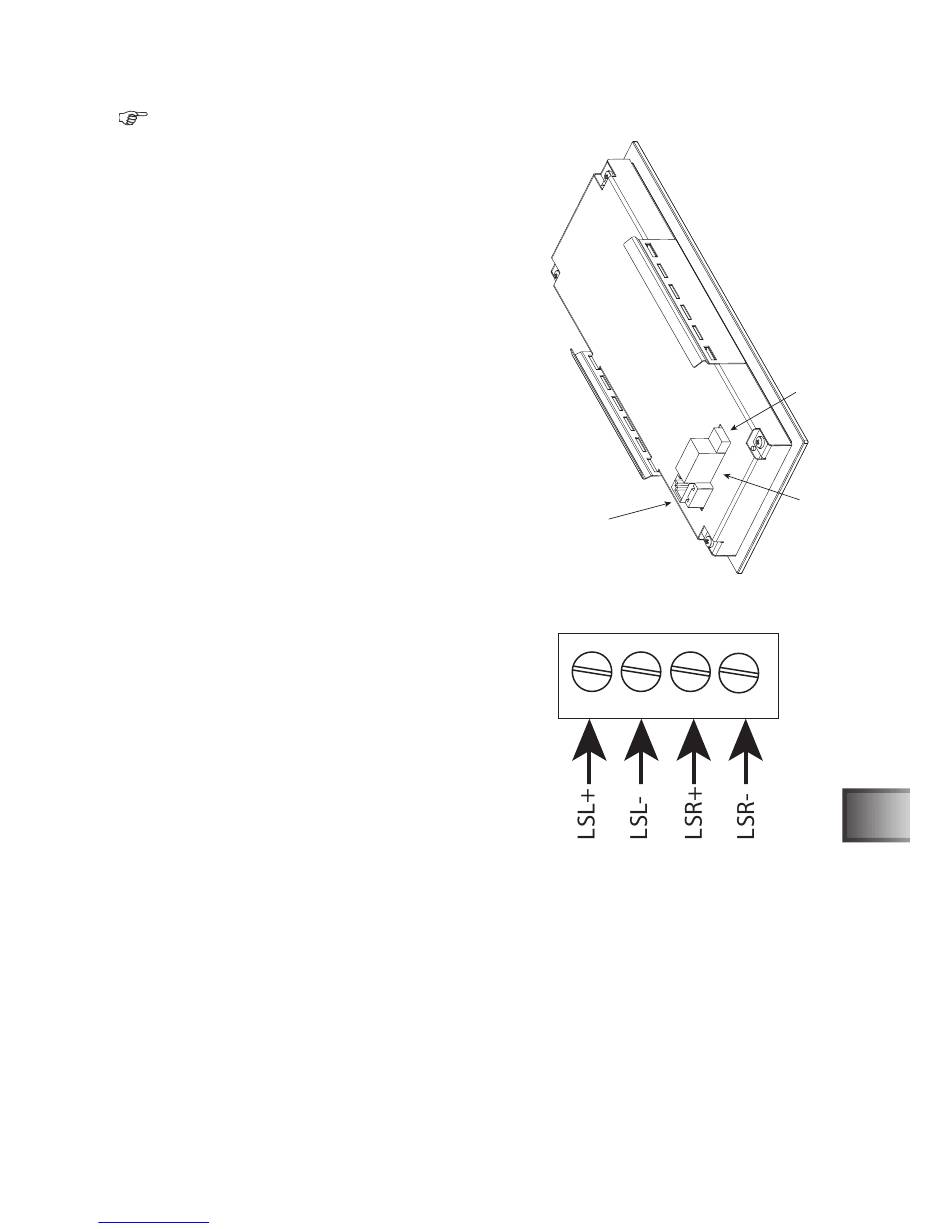

Rückansicht wave.com4 touch
Die einzelnen Module werden über 6-polige RJ12 Kabel mit-
einander verbunden.
Beim Bedienteil wird das Buskabel in die Buchse A gesteckt.
Siehe auch Blockschaltbilder.
Die Lautsprecher werden über den Klemmenblock C ange-
schlossen.
Anschluss Lautsprecher und Klemmenbelegung
LSL+
Lautsprecher links +
LSL-
Lautsprecher links –
LSR+
Lautsprecher rechts +
LSR-
Lautsprecher rechts –
Bei Verwendung der sound & light mit dem wave.com4 touch
müssen die Lautsprecher an das wave.com4 touch (Klemm-
block C) angeschlossen werden. Eine Nutzung des in der
sound & light integrierten MP3 Players und des Verstärkers ist
nicht möglich.
LSL+
Lautsprecher links +
LSL-
Lautsprecher links –
LSR+
Lautsprecher rechts +
LSR-
Lautsprecher rechts –
Der Schalter B ist derzeit nicht in Verwendung und für spätere Anwendungen reserviert.
Downloaded from
www.Manualslib.com
Montageanweisung nur für Fachpersonal
Braun
Blau
Grau
Schwarz
WE DO IT FIRST.
manuals search engine
A
Ansicht hinten
Klemmblock C
S. 7/20
B
C C
