C-Qual™

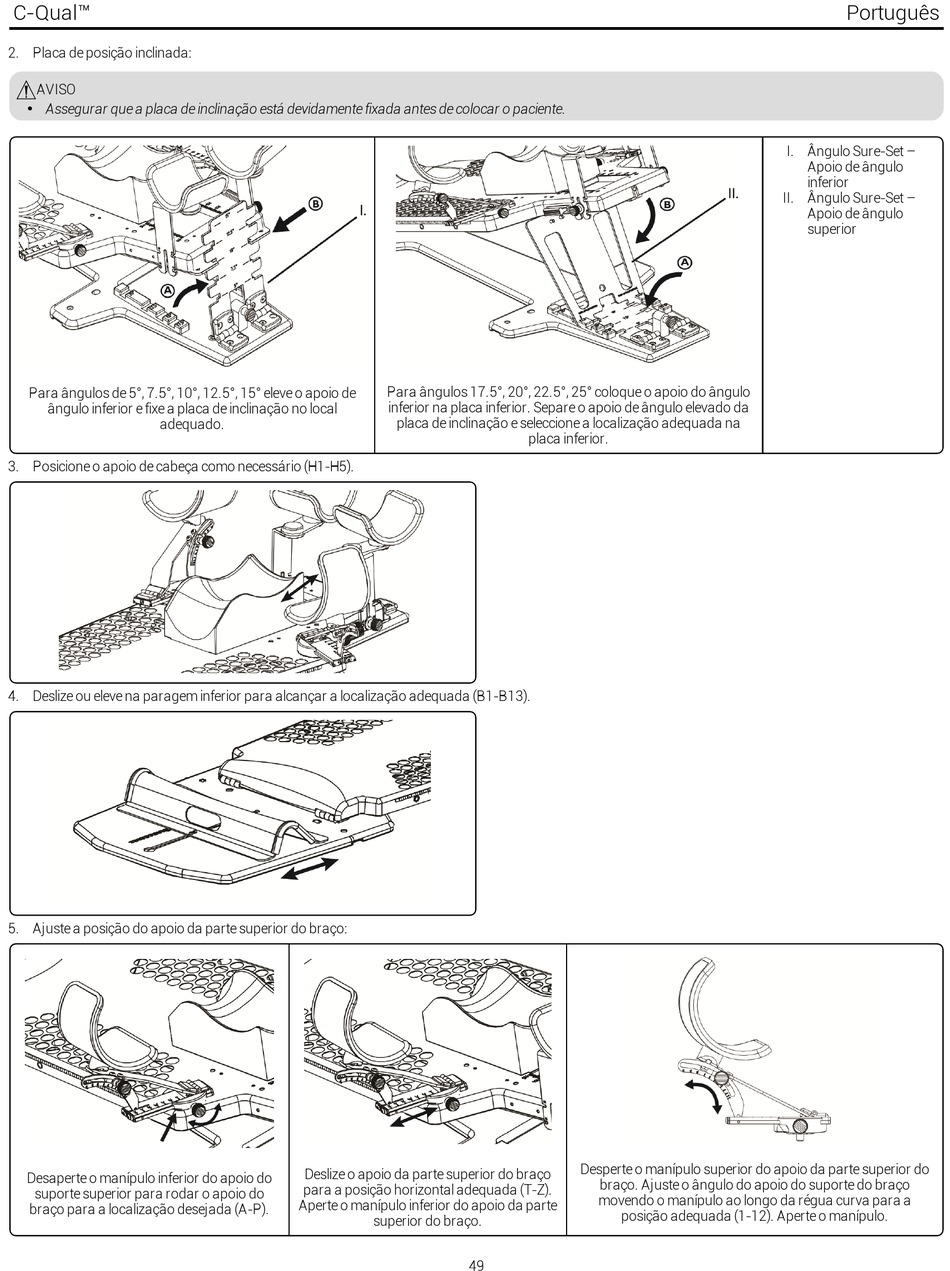

2. Placa de posição inclinada:
AVISO
Assegurar que a placa de inclinação está devidamente fixada antes de colocar o paciente.
l
Para ângulos de 5°, 7.5°, 10°, 12.5°, 15° eleve o apoio de
ângulo inferior e fixe a placa de inclinação no local
adequado.
3. Posicione o apoio de cabeça como necessário (H1-H5).
4. Deslize ou eleve na paragem inferior para alcançar a localização adequada (B1-B13).
5. Ajuste a posição do apoio da parte superior do braço:
Desaperte o manípulo inferior do apoio do
suporte superior para rodar o apoio do
braço para a localização desejada (A-P).
Para ângulos 17.5°, 20°, 22.5°, 25° coloque o apoio do ângulo
inferior na placa inferior. Separe o apoio de ângulo elevado da
placa de inclinação e seleccione a localização adequada na
Deslize o apoio da parte superior do braço
para a posição horizontal adequada (T-Z).
Aperte o manípulo inferior do apoio da parte
superior do braço.
49
placa inferior.
Desperte o manípulo superior do apoio da parte superior do
braço. Ajuste o ângulo do apoio do suporte do braço
movendo o manípulo ao longo da régua curva para a
posição adequada (1-12). Aperte o manípulo.
Português
I. Ângulo Sure-Set –
Apoio de ângulo
inferior
II. Ângulo Sure-Set –
Apoio de ângulo
superior
