Svenska

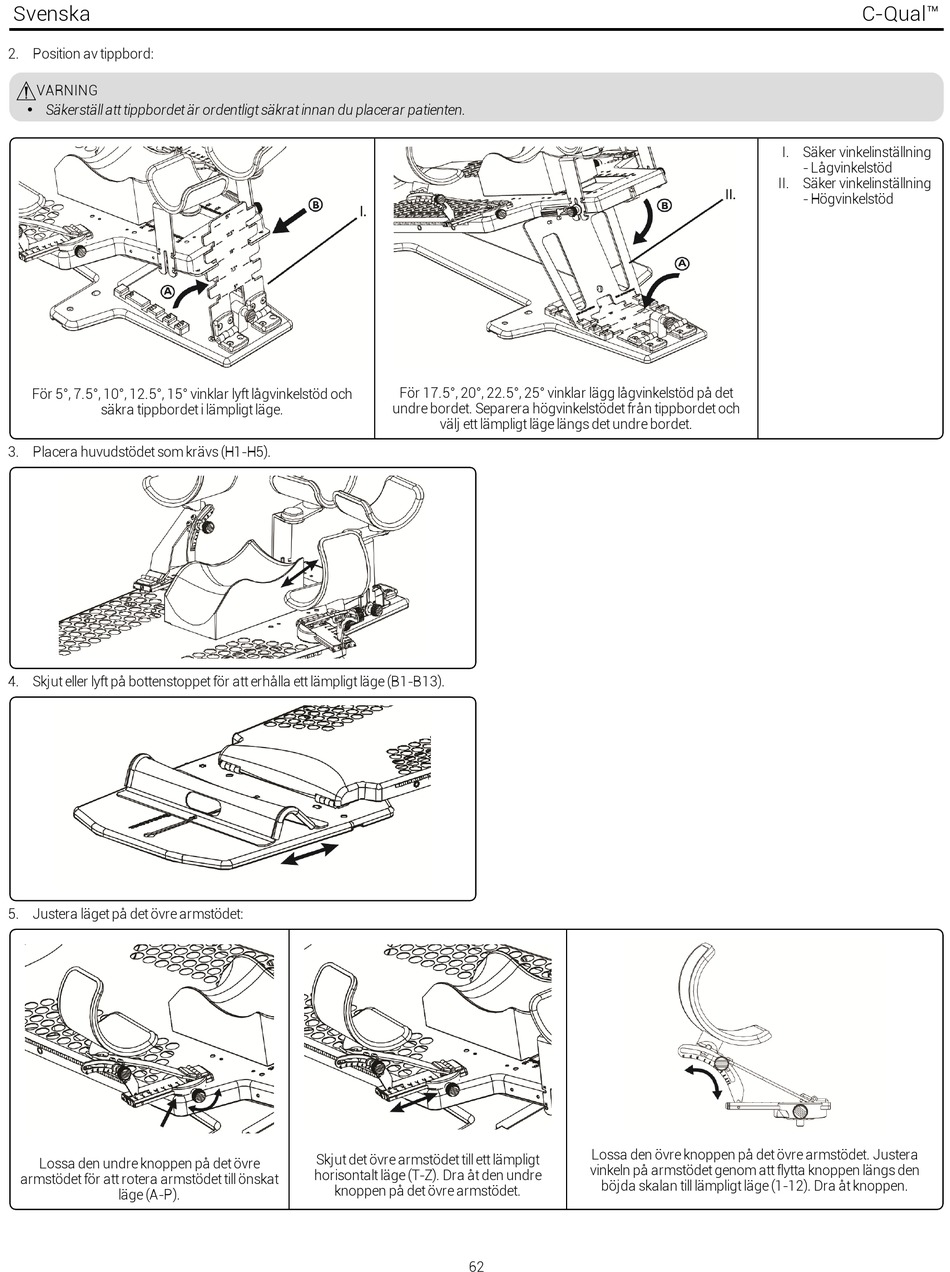

2. Position av tippbord:
VARNING
Säkerställ att tippbordet är ordentligt säkrat innan du placerar patienten.
l
För 5°, 7.5°, 10°, 12.5°, 15° vinklar lyft lågvinkelstöd och
säkra tippbordet i lämpligt läge.
3. Placera huvudstödet som krävs (H1-H5).
4. Skjut eller lyft på bottenstoppet för att erhålla ett lämpligt läge (B1-B13).
5. Justera läget på det övre armstödet:
Lossa den undre knoppen på det övre
armstödet för att rotera armstödet till önskat
läge (A-P).
För 17.5°, 20°, 22.5°, 25° vinklar lägg lågvinkelstöd på det
undre bordet. Separera högvinkelstödet från tippbordet och
välj ett lämpligt läge längs det undre bordet.
Skjut det övre armstödet till ett lämpligt
horisontalt läge (T-Z). Dra åt den undre
knoppen på det övre armstödet.
62
Lossa den övre knoppen på det övre armstödet. Justera
vinkeln på armstödet genom att flytta knoppen längs den
böjda skalan till lämpligt läge (1-12). Dra åt knoppen.
C-Qual™
I. Säker vinkelinställning
- Lågvinkelstöd
II. Säker vinkelinställning
- Högvinkelstöd
