C-Qual™

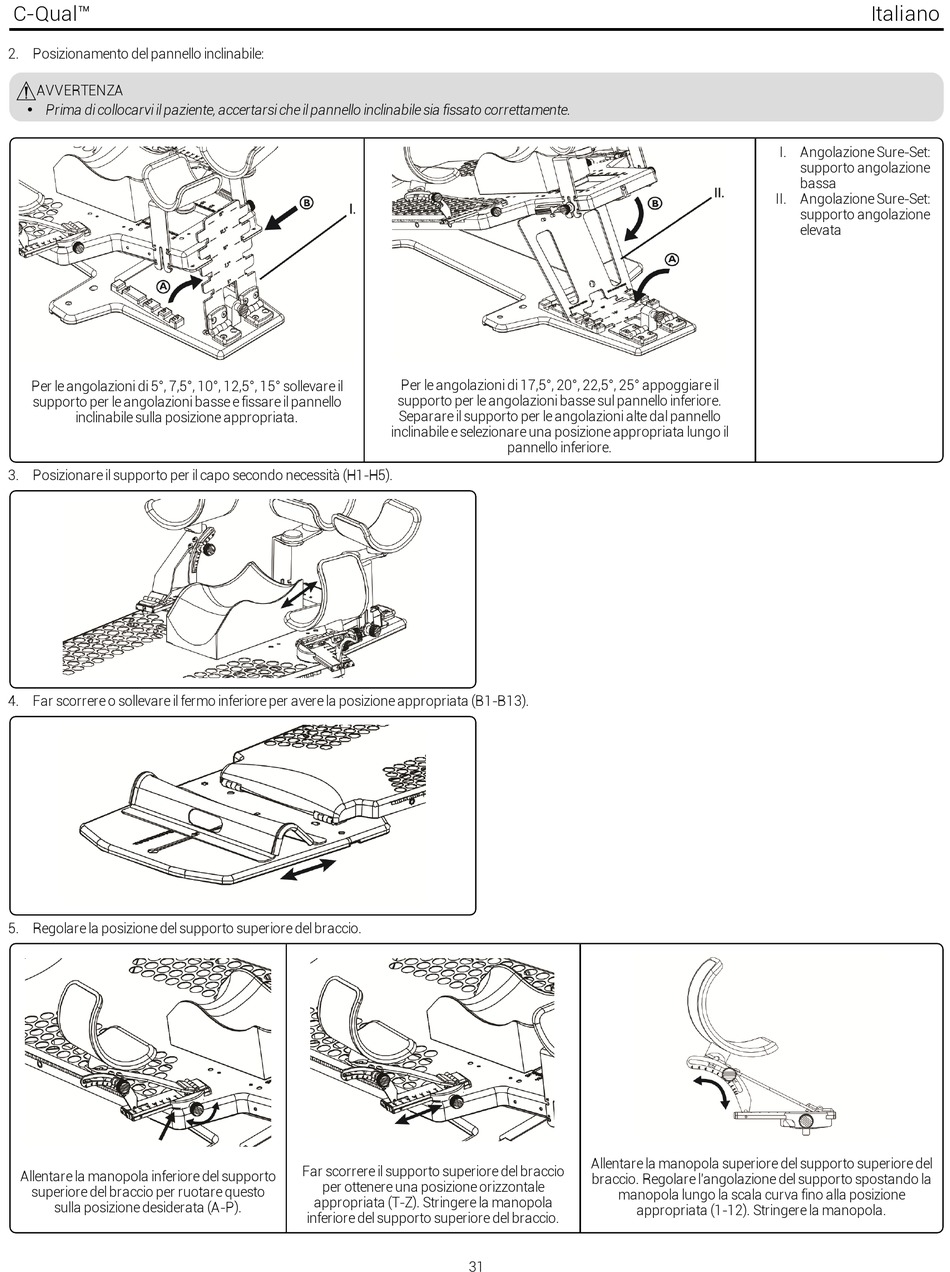

2. Posizionamento del pannello inclinabile:
AVVERTENZA
Prima di collocarvi il paziente, accertarsi che il pannello inclinabile sia fissato correttamente.
l
Per le angolazioni di 5°, 7,5°, 10°, 12,5°, 15° sollevare il
supporto per le angolazioni basse e fissare il pannello
inclinabile sulla posizione appropriata.
3. Posizionare il supporto per il capo secondo necessità (H1-H5).
4. Far scorrere o sollevare il fermo inferiore per avere la posizione appropriata (B1-B13).
5. Regolare la posizione del supporto superiore del braccio.
Allentare la manopola inferiore del supporto
superiore del braccio per ruotare questo
sulla posizione desiderata (A-P).
Per le angolazioni di 17,5°, 20°, 22,5°, 25° appoggiare il
supporto per le angolazioni basse sul pannello inferiore.
Separare il supporto per le angolazioni alte dal pannello
inclinabile e selezionare una posizione appropriata lungo il
Far scorrere il supporto superiore del braccio
per ottenere una posizione orizzontale
appropriata (T-Z). Stringere la manopola
inferiore del supporto superiore del braccio.
31
pannello inferiore.
Allentare la manopola superiore del supporto superiore del
braccio. Regolare l'angolazione del supporto spostando la
manopola lungo la scala curva fino alla posizione
appropriata (1-12). Stringere la manopola.
Italiano
I. Angolazione Sure-Set:
supporto angolazione
bassa
II. Angolazione Sure-Set:
supporto angolazione
elevata
