Español

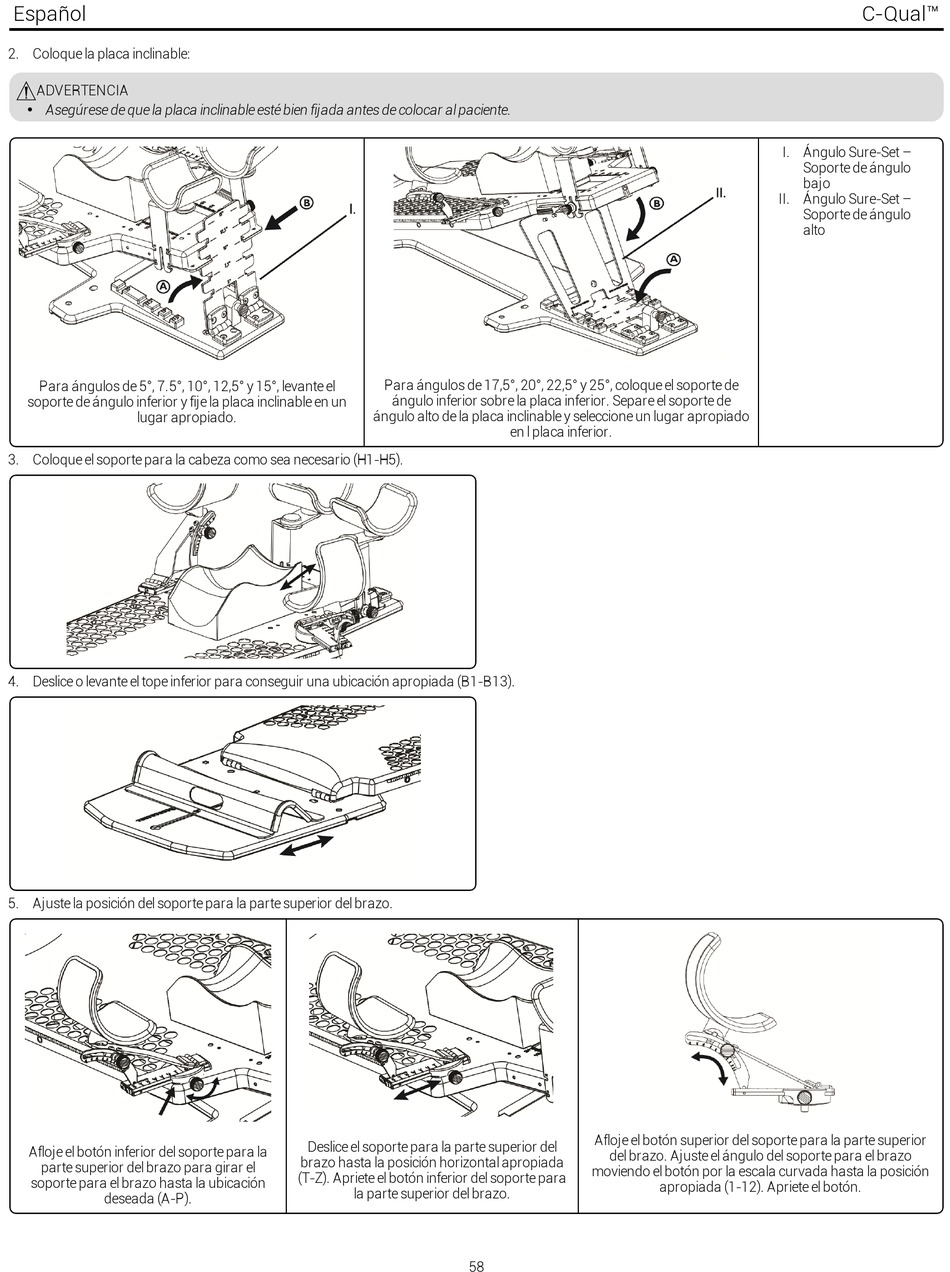

2. Coloque la placa inclinable:
ADVERTENCIA
Asegúrese de que la placa inclinable esté bien fijada antes de colocar al paciente.
l
Para ángulos de 5°, 7.5°, 10°, 12,5° y 15°, levante el
soporte de ángulo inferior y fije la placa inclinable en un
lugar apropiado.
3. Coloque el soporte para la cabeza como sea necesario (H1-H5).
4. Deslice o levante el tope inferior para conseguir una ubicación apropiada (B1-B13).
5. Ajuste la posición del soporte para la parte superior del brazo.
Afloje el botón inferior del soporte para la
parte superior del brazo para girar el
soporte para el brazo hasta la ubicación
deseada (A-P).
Para ángulos de 17,5°, 20°, 22,5° y 25°, coloque el soporte de
ángulo inferior sobre la placa inferior. Separe el soporte de
ángulo alto de la placa inclinable y seleccione un lugar apropiado
Deslice el soporte para la parte superior del
brazo hasta la posición horizontal apropiada
(T-Z). Apriete el botón inferior del soporte para
la parte superior del brazo.
58
en l placa inferior.
Afloje el botón superior del soporte para la parte superior
del brazo. Ajuste el ángulo del soporte para el brazo
moviendo el botón por la escala curvada hasta la posición
apropiada (1-12). Apriete el botón.
C-Qual™
I. Ángulo Sure-Set –
Soporte de ángulo
bajo
II. Ángulo Sure-Set –
Soporte de ángulo
alto
