C-Qual™

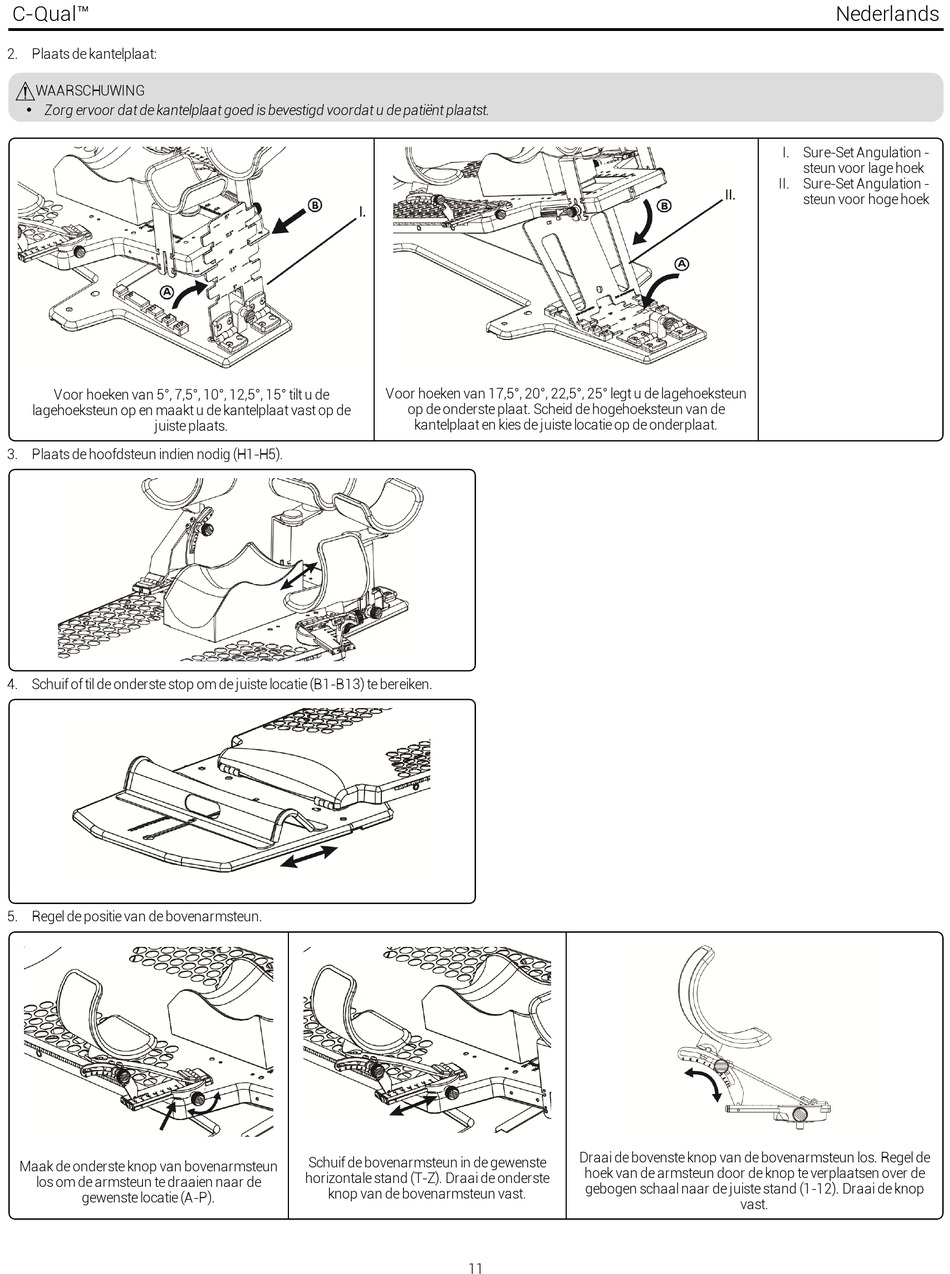

2. Plaats de kantelplaat:
WAARSCHUWING
Zorg ervoor dat de kantelplaat goed is bevestigd voordat u de patiënt plaatst.
l
Voor hoeken van 5°, 7,5°, 10°, 12,5°, 15° tilt u de
lagehoeksteun op en maakt u de kantelplaat vast op de
juiste plaats.
3. Plaats de hoofdsteun indien nodig (H1-H5).
4. Schuif of til de onderste stop om de juiste locatie (B1-B13) te bereiken.
5. Regel de positie van de bovenarmsteun.
Maak de onderste knop van bovenarmsteun
los om de armsteun te draaien naar de
gewenste locatie (A-P).
Voor hoeken van 17,5°, 20°, 22,5°, 25° legt u de lagehoeksteun
op de onderste plaat. Scheid de hogehoeksteun van de
kantelplaat en kies de juiste locatie op de onderplaat.
Schuif de bovenarmsteun in de gewenste
horizontale stand (T-Z). Draai de onderste
knop van de bovenarmsteun vast.
11
Draai de bovenste knop van de bovenarmsteun los. Regel de
hoek van de armsteun door de knop te verplaatsen over de
gebogen schaal naar de juiste stand (1-12). Draai de knop
vast.
Nederlands
I. Sure-Set Angulation -
steun voor lage hoek
II. Sure-Set Angulation -
steun voor hoge hoek
