C-Qual™

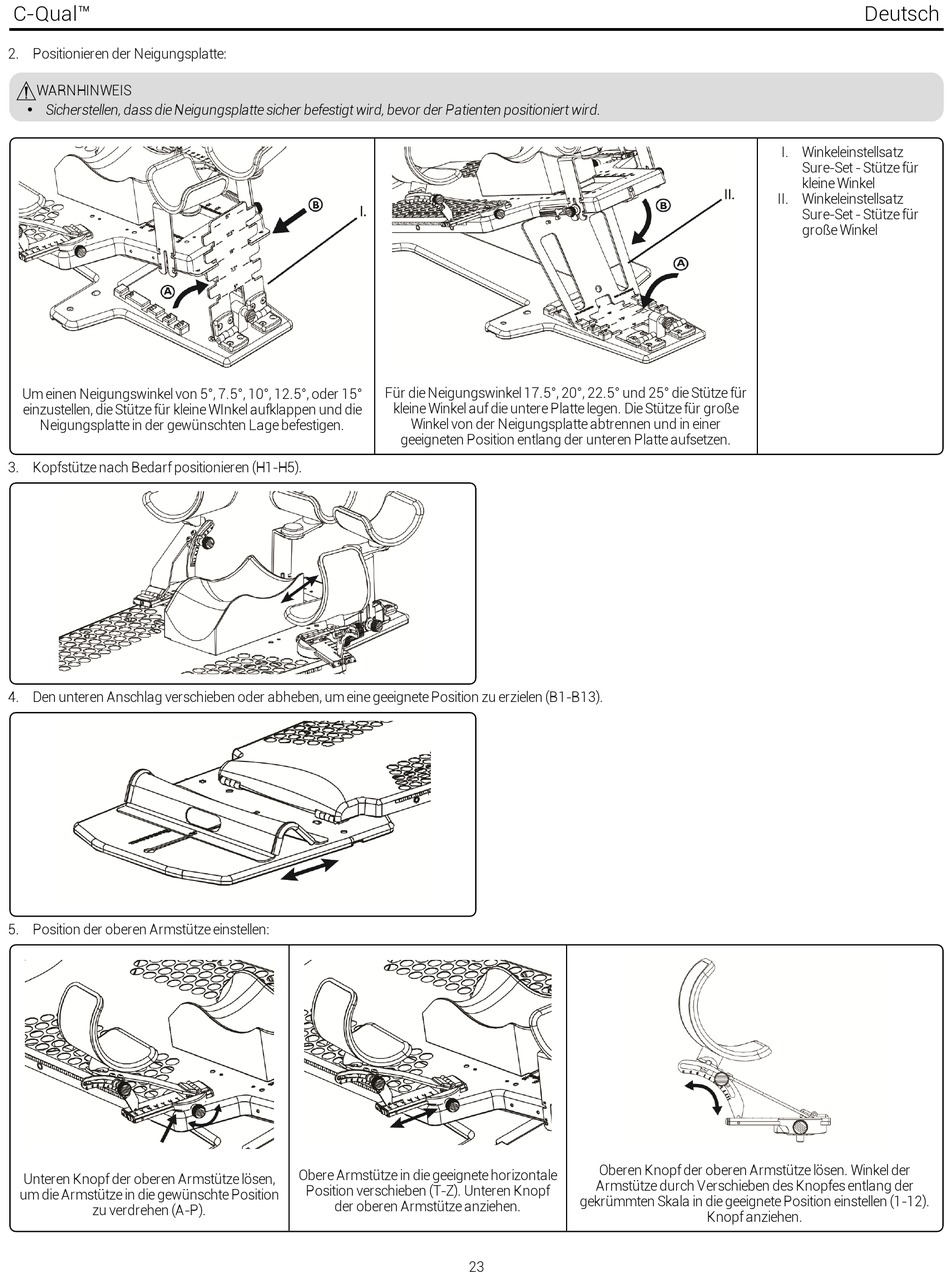

2. Positionieren der Neigungsplatte:
WARNHINWEIS
Sicherstellen, dass die Neigungsplatte sicher befestigt wird, bevor der Patienten positioniert wird.
l
Um einen Neigungswinkel von 5°, 7.5°, 10°, 12.5°, oder 15°
einzustellen, die Stütze für kleine WInkel aufklappen und die
Neigungsplatte in der gewünschten Lage befestigen.
3. Kopfstütze nach Bedarf positionieren (H1-H5).
4. Den unteren Anschlag verschieben oder abheben, um eine geeignete Position zu erzielen (B1-B13).
5. Position der oberen Armstütze einstellen:
Unteren Knopf der oberen Armstütze lösen,
um die Armstütze in die gewünschte Position
zu verdrehen (A-P).
Für die Neigungswinkel 17.5°, 20°, 22.5° und 25° die Stütze für
kleine Winkel auf die untere Platte legen. Die Stütze für große
Winkel von der Neigungsplatte abtrennen und in einer
geeigneten Position entlang der unteren Platte aufsetzen.
Obere Armstütze in die geeignete horizontale
Position verschieben (T-Z). Unteren Knopf
der oberen Armstütze anziehen.
23
Oberen Knopf der oberen Armstütze lösen. Winkel der
Armstütze durch Verschieben des Knopfes entlang der
gekrümmten Skala in die geeignete Position einstellen (1-12).
Knopf anziehen.
Deutsch
I. Winkeleinstellsatz
Sure-Set - Stütze für
kleine Winkel
II. Winkeleinstellsatz
Sure-Set - Stütze für
große Winkel
