3.2 Lieferumfang
i
Der Lieferumfang ist abhängig von der bestellten
Produktvariante und dem bestellten Sonderzubehör
und kann von der nachfolgenden Auflistung abwei‑
chen.
Benennung
FSA 740 Edition
Systemtester KTS 560
Schutzkappe
USB‑Maus und
Mauspad
Fernbedienung (mit Batterien)
Abdeckhaube
Messleitung blau/gelb
OBD‑Anschlussleitung 1,5 m
Abgreifklemme schwarz (1x)
Prüfspitze (2x)
Prüfspitze rot (2x)
Masseleitung
Universal‑Adapterleitung 4‑polig
Temperaturfühler Pkw
Triggerzange
Primär‑Anschlussleitung (UNI 4)
Multi‑Messleitung CH1
Multi‑Messleitung CH2
Messleitung mit Spannungsteiler
Stromzange 1000 A
Stromzange 30 A
Messwertgeber 3 x KV– (schwarz)
Messwertgeber 3 x KV+ (rot)
Stroboskop
Anschlussleitung B+/B–
Sekundärmesswertgeber
Y‑Adapterleitung CH1/CH2
Schlauchleitung
CD CompacSoft[plus]
DVD ESI[tronic] 2.0
DVD CompacSoft AU‑Daten
DVD (Recovery ‑ WIN 7)
Zubehörsatz mit
Prüfspitzen schwarz und rot
Anschlussklemmen schwarz
Zubehörsatz mit
Prüfspitzen schwarz und rot
Abgreifklemmen schwarz und rot
Adapterstecker schwarz, rot, grau
Anschluss‑Satz für Unterdruck‑Messung
Drucker mit Netzanschlussleitung
Betriebsanleitungen
!
Die im Prüfspitzenset (1 687 010 153) beliegen‑
den Prüfspitzen können nur für Messungen kleiner
30 Volt verwendet werden.
Robert Bosch GmbH
Produktbeschreibung | FSA 740 Edition | 7
3.3
FSA 740 Edition besteht in der Basisversion aus einem
Fahrwagen mit PC, Drucker, Tastatur, Maus, Messein‑
heit und Fernbedienung. Der Fahrwagen bietet zusätzli‑
chen Raum für Funktionser weiterungen mit Abgaskom‑
ponenten BEA 055 (Benziner) und BEA 070 (Diesel).
Bestellnummer
3.3.1
–
1 687 023 667
1 680 591 037
1 687 023 607
1 987 731 067
1 687 246 019
1 685 439 025
1 684 463 950
1 684 465 755
1 681 354 035
1 683 050 050
1 684 485 438
1 684 430 068
1 684 463 539
1 687 230 036
1 687 224 957
1 684 462 563
1 684 460 258
1 684 460 259
1 687 224 300
1 687 224 968
1 687 224 969
1 687 224 848
1 687 224 849
1 687 022 767
1 684 460 195
1 687 224 973
1 687 023 356
1 680 712 234
1 687 370 275
1 987 P12 037
1 987 729 601
1 687 000 985
1 687 005 096
1 687 010 153

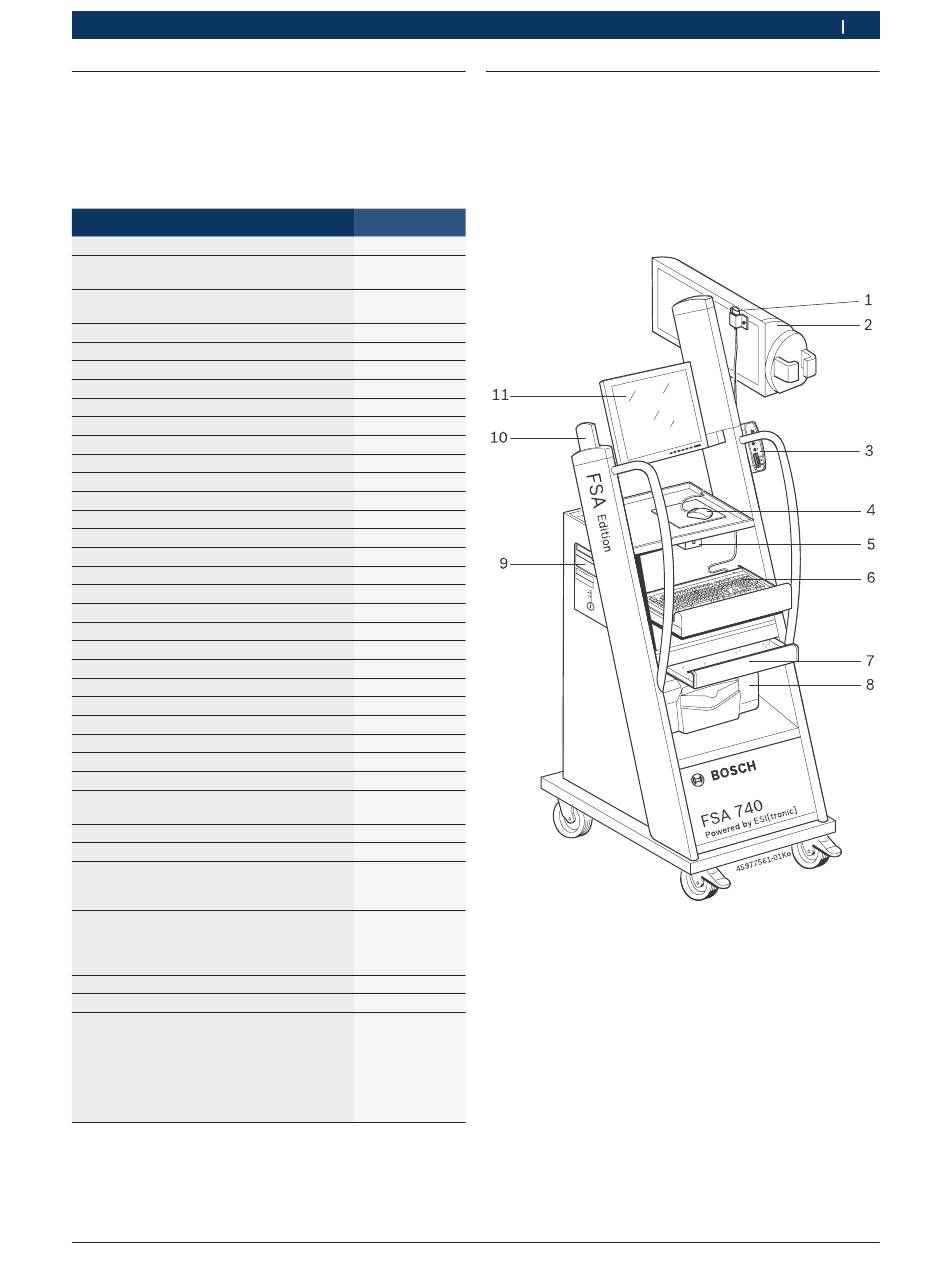

Abb. 1:
1 687 016 118
1 Bluetooth-USB-Adapter
2 Messeinheit
3 KTS Modul
1 687 010 145 4 USB-Maus
5 Fernsteuerempfänger
1 687 023 685
6 Tastatur
1 689 979 922
7 Druckerabdeckung
1 689 979 936
8 Drucker (PDR 377)
1 689 989 297
9 PC mit DVD-Laufwerk
1 689 989 223
10 Fernbedienung
1 689 989 190
11 Monitor
1 689 989 266
1 689 989 277
teilweise Sonderzubehör
*)
Hinweise zum PC siehe beiliegende Betriebsanleitung
**)
1 689 989 190.
Gerätebeschreibung
Vorderansicht FSA 740 Edition
Vorderansicht FSA 740 Edition
*)
*)
*)
**)
1 689 989 297
