Montage
Clipträger montieren
HINWEIS
Nur notwendig bei Basis-Rollo Typ MO, B6 bzw. B9!

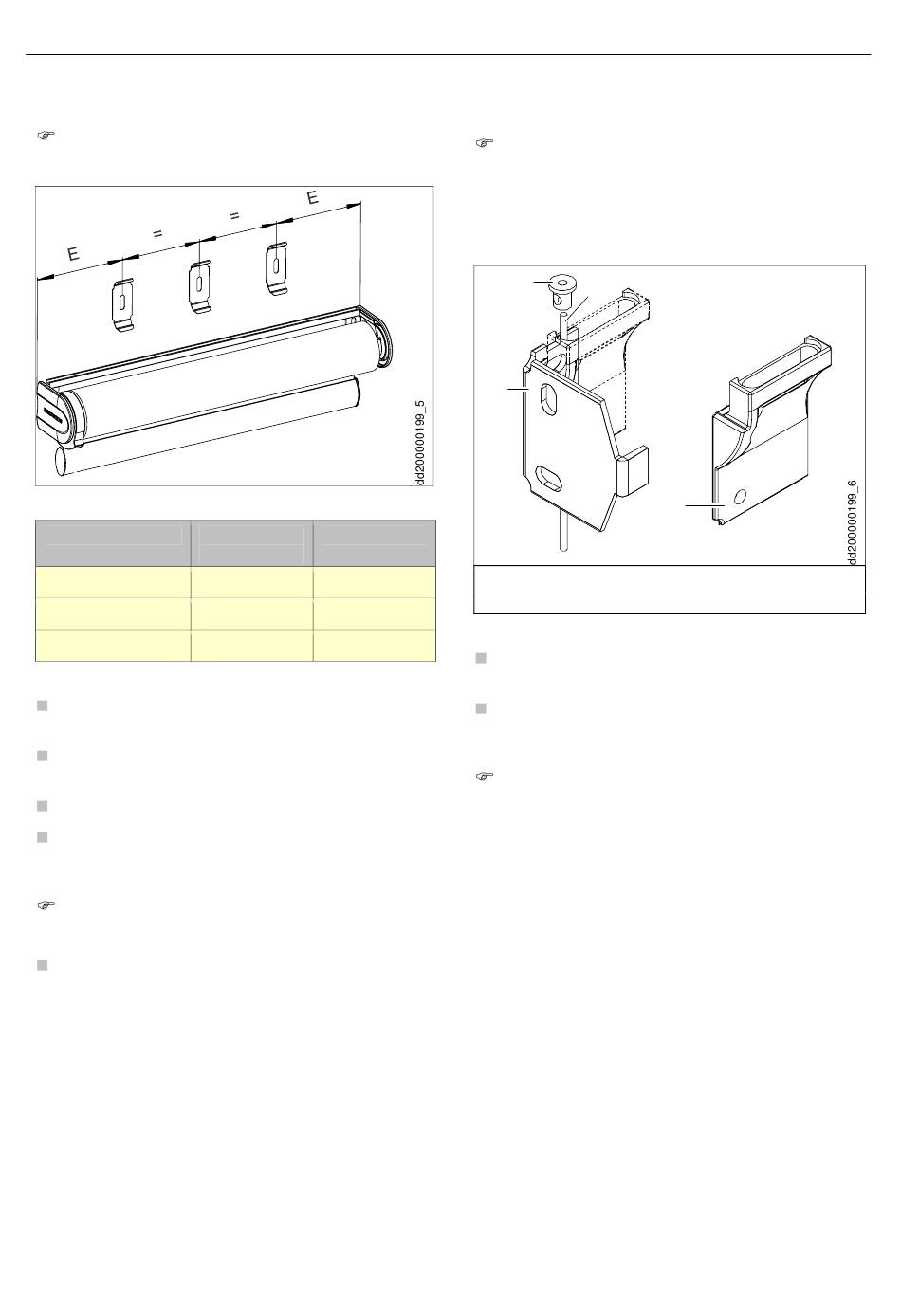

Abb. 5: Clipträger montieren (z. B. Wandträger)
Anlagenbreite B
Anzahl
Clipträger
bis 1000 mm
2 Stück
1001 bis 2000 mm
3 Stück
2001 bis 3000 mm
4 Stück
Tab. 6: Maßangaben für Clipträgermontage
Position der Clipträger auf dem Montageuntergrund
markieren!
Alle
Clipträger
auf
zueinander ausrichten!
Bohrung mit Bleistift anzeichnen!
Befestigungslöcher – abhängig vom Montage-
untergrund – bohren!
HINWEIS
Bei Seilführung weiter auf Seite 8.
Clipträger - mit geeignetem Befestigungsmaterial -
auf dem Montageuntergrund befestigen!
[B816411_2] - DE / 16.10.07
Maß E
80 mm
80 mm
80 mm
dem
Montageuntergrund
Seite 8 von 24
7.4
Seilführung montieren
HINWEIS
Es gibt zwei unterschiedliche Seilspannsysteme.
Nachfolgend werden beide Varianten für die Monta-
ge beschrieben.
Seilklemme montieren
4
3
1
1
Halter
2
Seilklemme
Abb. 6: Seilklemme montieren (z. B. mit Wandträger)
Seilklemmen (2) zusammen mit den Haltern (1) auf
dem Montageuntergrund befestigen!
Stahldraht (3) mit dem montierten Feststellring (4)
durch die Seilklemme (2) nach unten führen!
HINWEIS
Weiter mit Montage Rollo auf Seite 9.
Technische Änderungen behalten wir uns vor.
2
3
Stahldraht
4
Feststellring
