Montage
7.5
Rollo montieren
HINWEIS
Der nachfolgende Arbeitsschritt ist nur bei Kurbelbe-
dienung in Verbindung mit Typ TR notwendig!

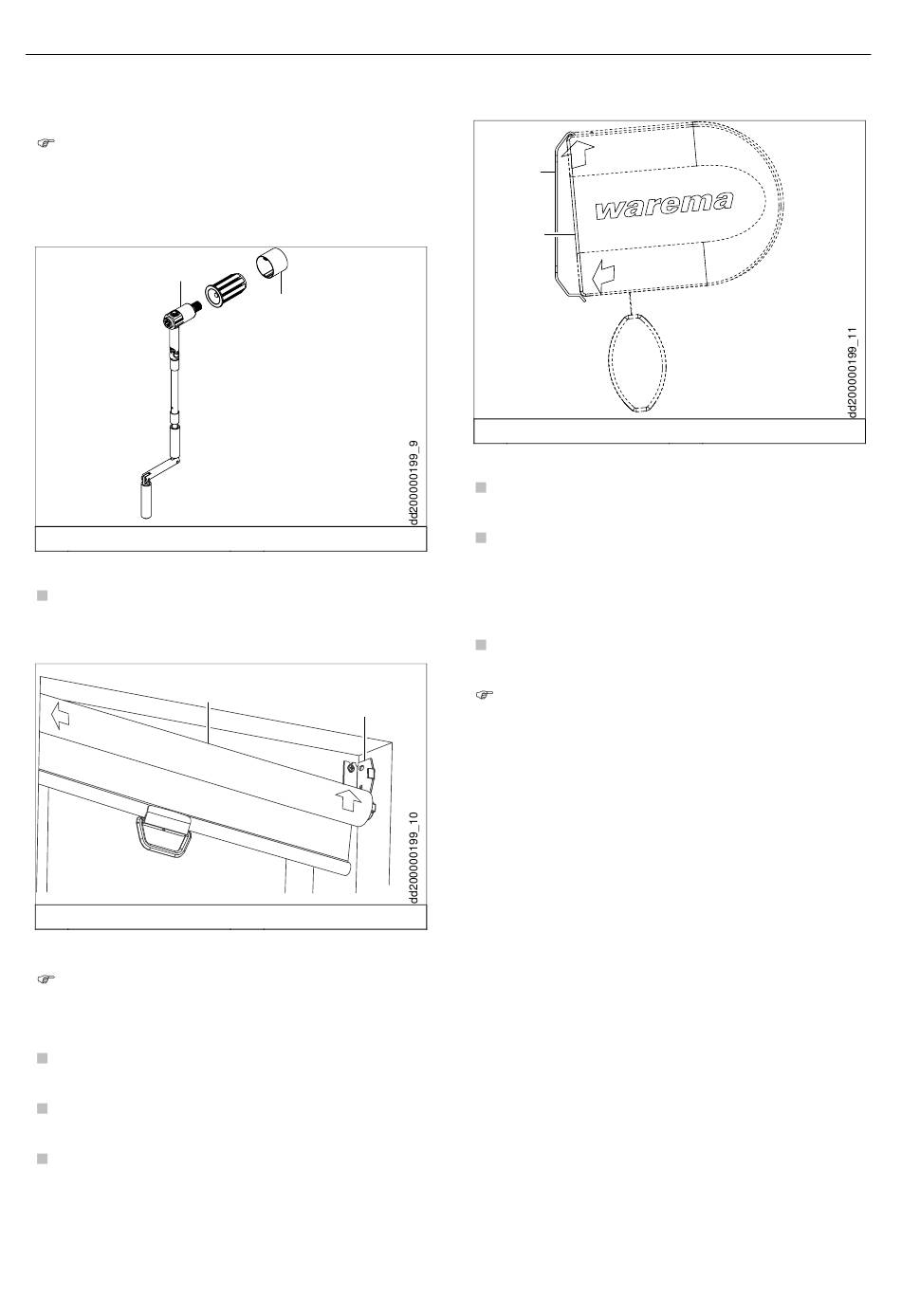

Getriebe einschieben (nur bei Typ TR)
1
1
Getriebe
Abb. 10: Getriebe einschieben
Getriebe (1) in die Rollowelle (2) einschieben.
Rollowelle einbauen (nur bei Typ TR)
2
1
Träger
Abb. 11: Rollowelle einhängen
HINWEIS
Beachten Sie die Abrollrichtung für das Rollo (Links-
oder Rechtsroller).
Rollowelle (2) mit Antriebsseite auf den Träger (1)
aufstecken!
Loses Ende der Rollowelle (2) nach oben drücken,
bis die Rollowelle (2) in Träger (1) einrastet!
Abdeckkappen aufschieben!
[B816411_2] - DE / 16.10.07
2
2
Rollowelle
1
2
Rollowelle
Seite 10 von 24
Montageprofil einrasten (nur bei Typ MO/B6/B9)
1
2
1
Clipträger
Abb. 12: Montageprofil einhängen
Montageprofil (2) in die obere Hinterhakung der
Clipträger (1) einhaken!
Montageprofil (2) in die untere Hinterhakung des
Clipträgers (1) eindrücken! Bei Ausführung mit
Blende (Typ B6/ B9) darf beim Eindrücken die Kraft
nicht über die Blende erfolgen, sondern auch über
das Montageprofil.
Rollo horizontal ausrichten!
HINWEIS
Weiter mit Spannseil einfädeln auf Seite 9.
Technische Änderungen behalten wir uns vor.
2
Montageprofil
