Seilspanner montieren (nur bei Ausführung TR mit
40er oder 50er Welle)
4
3
2
1
1
Halter
2
Stahlwinkel

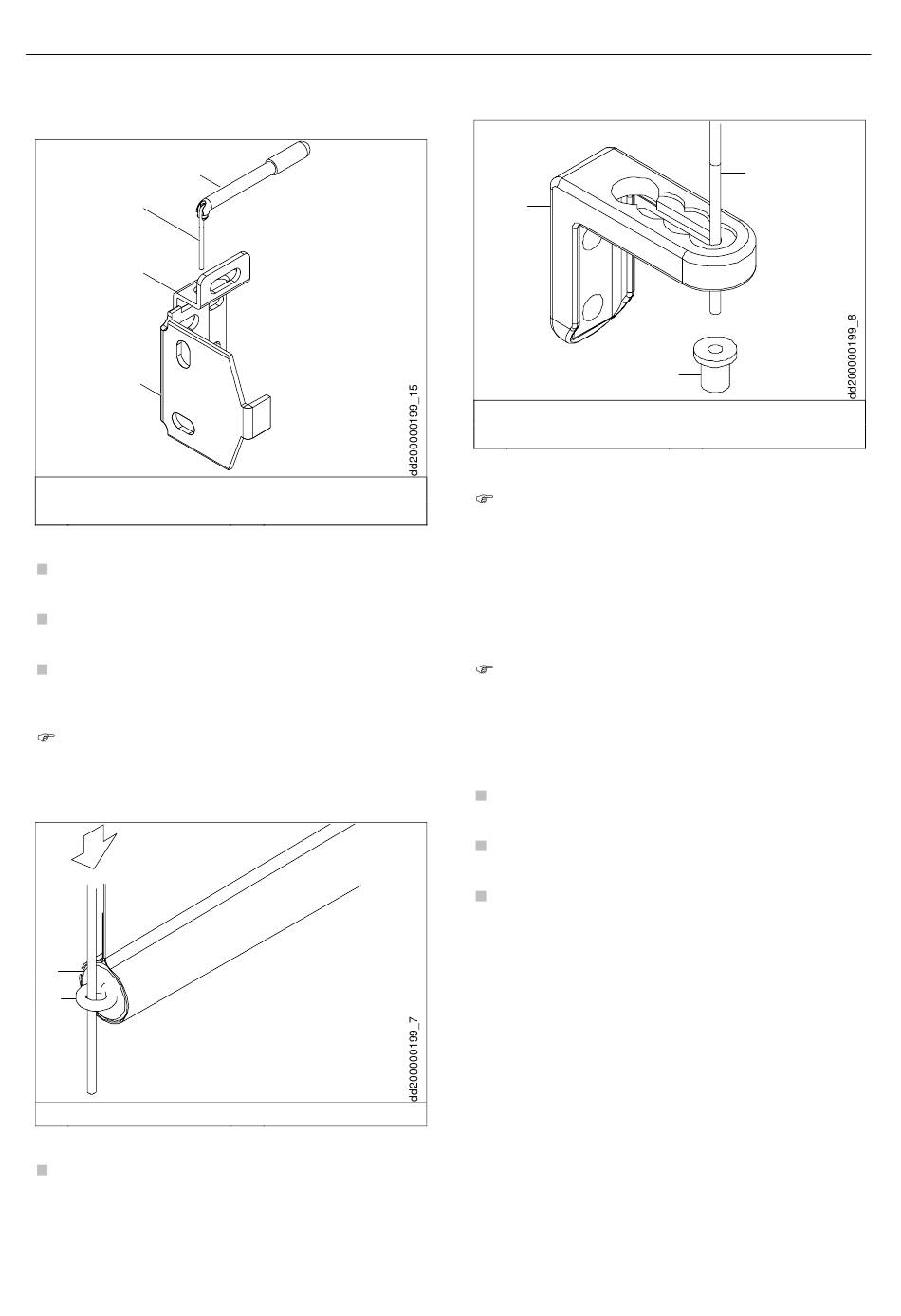

Abb. 7: Seilspanner montieren (z. B. mit Wandträger)
Stahlwinkel (2) zusammen mit den Haltern (1) auf
dem Montageuntergrund befestigen!
Stahldraht (3) mit dem montierten Seilspanner (4)
durch den Stahlwinkel (2) nach unten führen!
Seilspanner (4) in das Durchführungsloch im
Stahlwinkel (2) eindrücken!
HINWEIS
Weiter mit Montage Rollo auf Seite 9.
Spannseil einfädeln
1
2
1
Endkappe mit Öse
Abb. 8: Stahldraht einfädeln
Stahldraht (2) durch die Endkappe mit Öse (2)
führen!
[B816411_2] - DE / 16.10.07
3
Stahldraht
4
Seilspanner
2
Stahldraht
Seite 9 von 24
Spannseilhalter montieren
1
1
Spannseilhalter
2
Feststellring
Abb. 9: Spannseilhalter montieren (z. B. am Fensterpfosten)
HINWEIS
Spannseile müssen exakt senkrecht stehen und
ausgerichtet werden. Parallel- und Diagonalmaße
überprüfen.
Es gibt verschiedene Befestigungsarten für die
Spannseilhalter:
an
Fensterbalken und am Fensterpfosten.
HINWEIS
Spannseilpositionierung bei Mittelzug-Rollo:
Beachten und berücksichtigen Sie den Platzbedarf
nach unten für die Dearretierung der Federmecha-
nik.
Befestigungslöcher für die Spannseilhalter (1) – je
nach Montageuntergrund – bohren!
Spannseilhalter
(1)
Montageuntergrund befestigen!
Stahldraht (3) mit montiertem Feststellring (2) an
dem festgeschraubten Spannhalter (1) anbringen!
