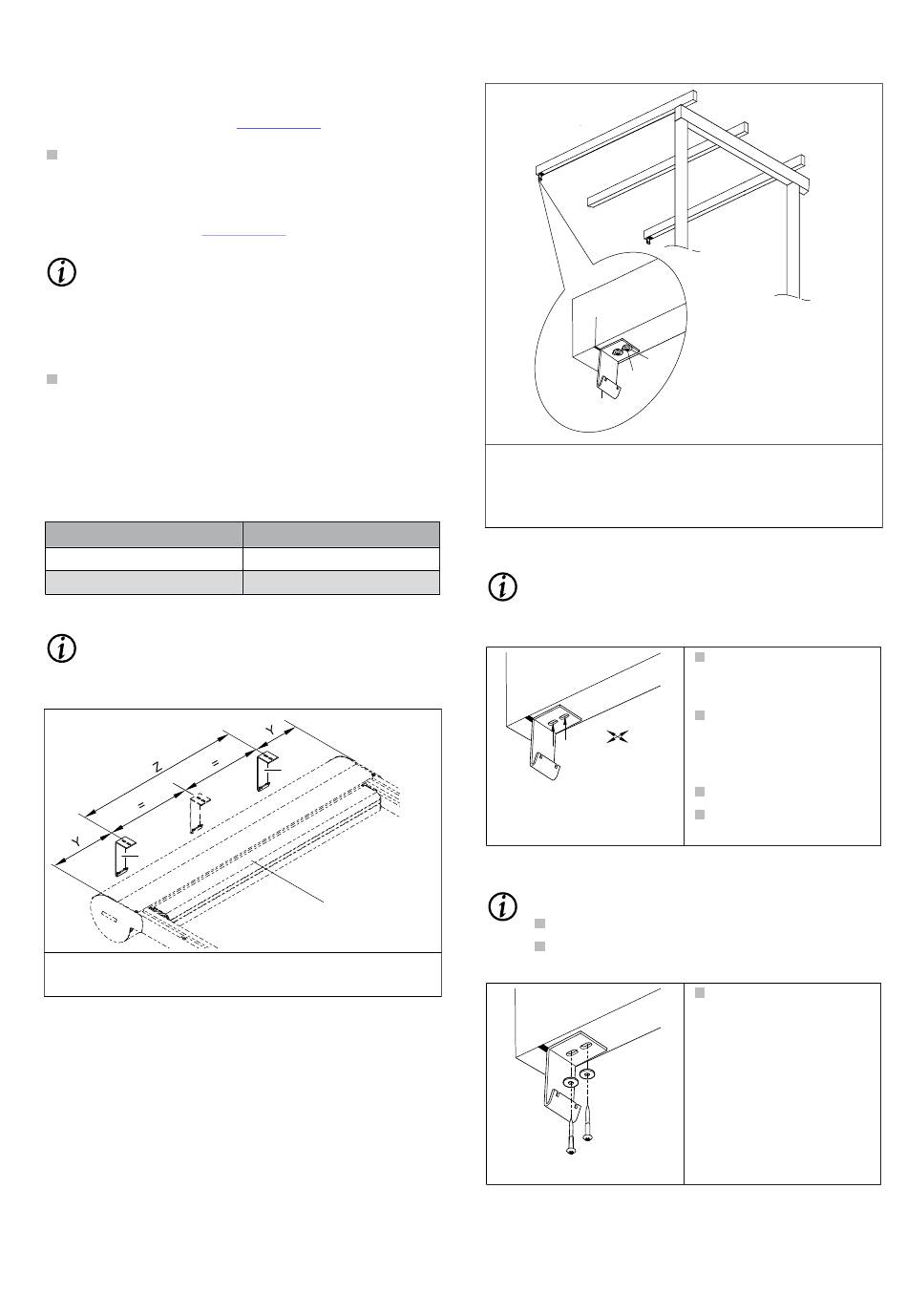

WAREMA Climara W9 Montageanleitung Seite 7

Vorschau ausblenden Andere Handbücher für Climara W9:

Werbung

2.4
Position der Führungsschienen markieren
Bei abgehängter Montage
Markierungen für Führungsschienenhalter auf Montage-
untergrund übertragen! Hierfür die Bestellbreite (B) ver-
wenden!
Bei direkter Montage
(siehe Tab.
INFO
Für alle Führungsschienen, die direkt montiert wer-
den sollen, muss anstelle der Bestellbreite eine Au-
ßenkante/Innenkante verwendet werden. Es sind die
Systemmaße zu beachten.
Markierungen für Führungsschienen (nur bei Direktmon-
tage) auf Montageuntergrund übertragen!
2.5
Deckenträger montieren
Befestigungspunkte der Deckenträger markieren und
bohren
Bestellbreite
≤ 4000 mm
4001 – 6000 mm
Tab. 5:
Anzahl Halter in Abhängigkeit der Bestellbreite
INFO
Die äußeren Deckenträger sollten möglichst nahe an
den Außenkanten der Blende montiert werden.
2
1
Blende
2
Deckenträger
2018619 [Rev. 1 - de]/2018-08-03
(siehe Tab.
3):
2):
Anzahl Deckenträger
2 Stück
3 Stück
2
1
Y
max. 800 mm
Z
min. 800 mm
2
3
4
1
1
Deckenträger
2
Markierung für De-
ckenträger an Monta-
geuntergrund
Abb. 9:
Deckenträger an Fremdprodukt befestigen
INFO
Befestigungsposition mittig anzeichnen, damit ein
nachträglicher Ausgleich möglich ist.
Deckenträger befestigen und ausrichten
INFO
Montageuntergrund auf Unebenheit überprüfen!
Ggf. Unebenheiten ausgleichen!
Montage
3
Scheibe 5,3
4
Schraube
Position der Deckenträ-
ger auf den Montageun-
tergrund übertragen!
Deckenträger an der
Markierung senkrecht
und waagerecht ausge-
richtet halten!
Bohrbild übertragen!
Befestigungslöcher boh-
ren!
Deckenträger befesti-
gen!
Seite 7 | 20
