10.5
Nachstellen Abschaltpunkte
HINWEIS
Nur notwendig bei Motorbedienung! Die Motorein-
stellung ist abhängig von der Motorausführung
(24 Volt oder 230 Volt)!
HINWEIS
Nachfolgende
Arbeitsschritte
Typ B6/ B9 notwendig.
Blende in Richtung Montageprofil drücken bis die
Hinterhakung ausrastet!
Abdeckkappen entfernen!
Blende abnehmen!
24V-Motor nachstellen
HINWEIS
Durch Drücken und Loslassen beider Einstelltasten
werden die beiden Endlagenschaltpunkt an den An-
fang des Einstellbereiches gelegt.
Es steht in jeder Drehrichtung eine Aufrollkapazität
von 40 Umdrehungen zur Verfügung.
1
2
1
Drehrichtung 1

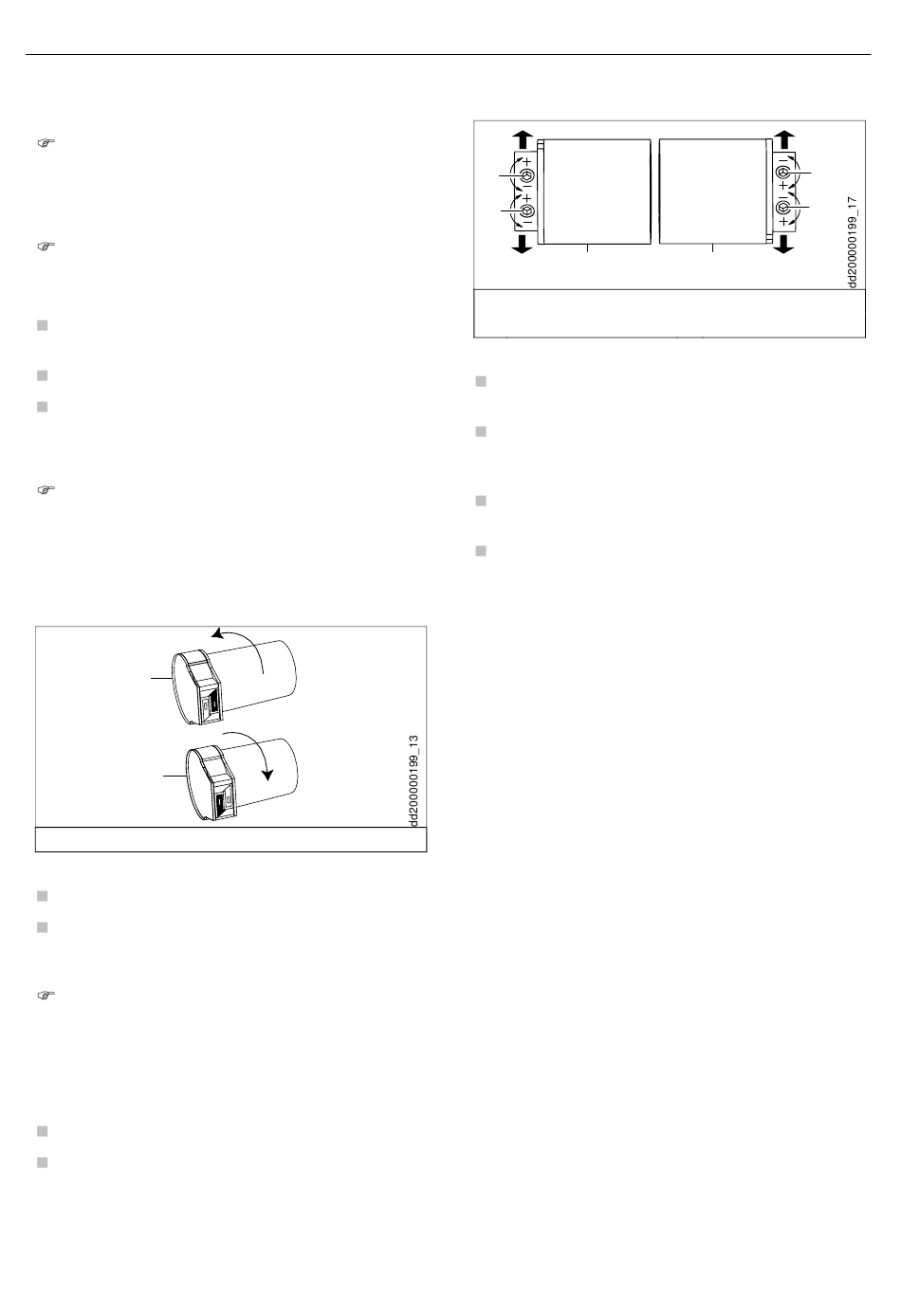

Abb. 16: Endlagen nachstellen (24 Volt-Motor)
Behang zur Hälfte ausfahren!
Einstelltaste – je nach Laufrichtung – drücken, bis
diese einrastet!
HINWEIS
Der Endstab des Behanges darf in der oberen End-
stellung nicht gegen die Blende (falls vorhanden)
gezogen werden. Die Motoreinstellung muss so er-
folgen, dass der Endstab mindestens 10 mm vor
Anschlag positioniert ist.
Behang in die gewünschte Position fahren!
Einstelltaste drücken, bis diese ausrastet!
[B816411_2] - DE / 16.10.07
sind
nur
bei
2
Drehrichtung 2
Seite 15 von 24
230V-Motor nachstellen
1
2
3
1
obere Einstellschraube
2
untere Einstellschraube
Abb. 17: Endlagen nachstellen (230 Volt-Motor)
Rollo abfahren, bis der Motor abschaltet oder die
gewünschte Stellung erreicht ist!
Untere
Einstellschraube
Einstellschlüssel verdrehen, bis die gewünschte
Endlage eingestellt ist!
Rollo einfrahren, bis der Motor abschaltet oder bis
der Endstab die gewünschte Stellung erreicht hat!
Obere Einstellschraube (2) mit dem Einstellschlüssel
verdrehen, bis die gewünschte Endlage eingestellt
ist!
Technische Änderungen behalten wir uns vor.
Montage
1
2
4
3
Linkseinbau
4
Rechtseinbau
(1)
mit
dem
