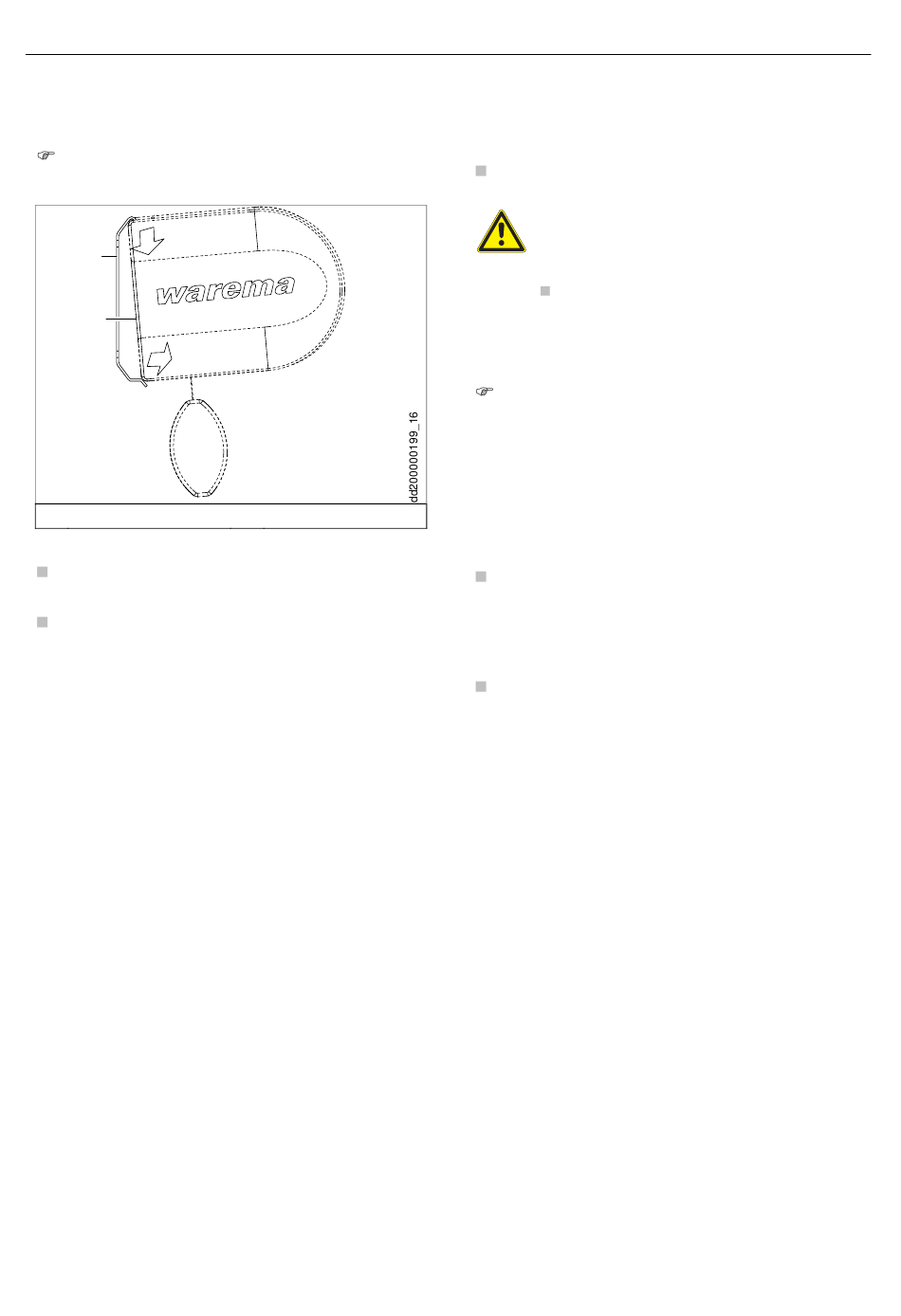

Demontage Montageprofil aus Clipträger (nur bei Typ
MO/B6/B9)
HINWEIS
Nur bei Nacharbeiten oder Demontage notwendig!
1
2
1
Clipträger
Abb. 13: Montageprofil aushängen
Schraubendreher an der unteren Hinterhakung der
Clipträger (1) ansetzen!
Montageprofil (2) aushebeln!
[B816411_2] - DE / 16.10.07
2
Montageprofil
Seite 11 von 24
8
Antriebsabhängige Zusatzarbeiten
8.1
Perlkette
Perlkettenhalter montieren!
VORSICHT
Produktbeschädigung durch herunterfallenden
Behang!
Begrenzung
Kettstopper so positionieren, dass noch
mindestens eine Sicherheitsumwicklung auf
der Tuchwelle vorhanden ist!
HINWEIS
Falls aus technischen Gründen (z. B. Kettlänge ist
kürzer als das Vorgabemaß) auf den Kettstopper
verzichtet werden muss, dann muss auch die
Sicherheitsumwicklung besonders geachtet wer-
den.
Durch die fehlende Sicherheitsumwicklung kann
sich der Behang lösen und herunterfallen.
Kettenstopper in die Perlkette so einsetzen, dass der
Endstab oben/unten an der gewünschten Position
stoppt!
8.2
Kurbel
Kurbelhalter montieren!
Technische Änderungen behalten wir uns vor.
Montage
des
unteren
Anschlags.
