7.3
Träger montieren
VORSICHT
Verletzungsgefahr und Produktbeschädigung
durch herunterfallendes Rollo.
Es dürfen nur Befestigungsmittel verwendet
werden, die für den Befestigungsgrund geeig-
net sind. Der Monteur ist für die richtige
Auswahl der Befestigungsmittel und für die
Einhaltung der Verarbeitungsvorschriften des
Befestigungsmittelherstellers verantwortlich.
Befestigungspositionen anzeichnen

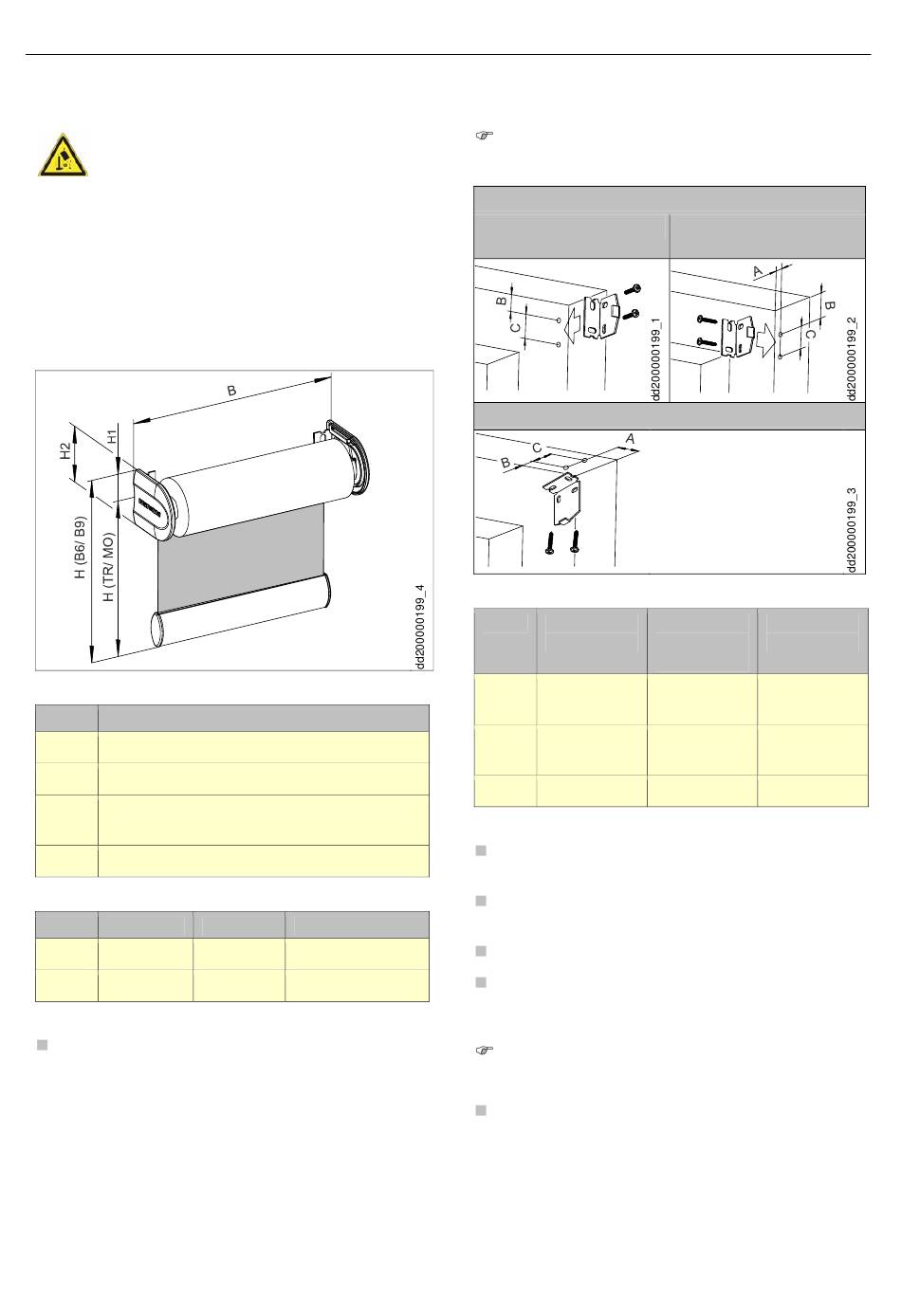

Abb. 3: Maßskizze Rollo
Maß
Benennung
B
Anlagenbreite
H
Anlagenhöhe
H1
Teilwert der Abdeckkappenhöhe
(Wandmontage Typ TR/ MO)
H2
Abdeckkappenhöhe
Tab. 3: Benennung der Buchstaben
Maß
Typ TR
Typ MO
H1
22,5 mm
22,5 mm
H2
45,0 mm
45,0 mm
Tab. 4: Maßangaben
Position (Anlagenhöhe und Anlagenbreite) des
Rollos auf den Montageuntergrund übertragen! Die
Maßskizze ist zu beachten (siehe Abb. 3: Maßskizze
Rollo).
[B816411_2] - DE / 16.10.07
Typ B6/ B9
32,0/ 45,5 mm
64,0/ 91,0 mm
Seite 7 von 24
Universalträger montieren
HINWEIS
Nur notwendig bei Basis-Rollo Typ TR!
Wandmontage
angebracht am Rahmen
Deckenmontage
Abb. 4: Universalträger montieren
Maß
angebracht
am Rahmen
A
mind.
12,0 mm
B
mind.
15,0 mm
C
22,0 mm
Tab. 5: Maßangaben für Universalhaltermontage
Position
der
Montageuntergrund markieren!
Beide Universalträger auf dem Montageuntergrund
zueinander ausrichten!
Bohrung mit Bleistift anzeichnen!
Befestigungslöcher – abhängig vom Montage-
untergrund – bohren!
HINWEIS
Bei Seilführung weiter auf Seite 8.
Universalträger - mit geeignetem Befestigungs-
material - auf dem Montageuntergrund befestigen!
Technische Änderungen behalten wir uns vor.
Montage
angebracht an den
Seiten
angebracht
Deckenmon-
an den Sei-
tage
ten
mind.
10,0 mm
12,0 mm
mind.
mind.
25,5 mm
15,0 mm
22,0 mm
22,0 mm
Universalträger
auf
dem
