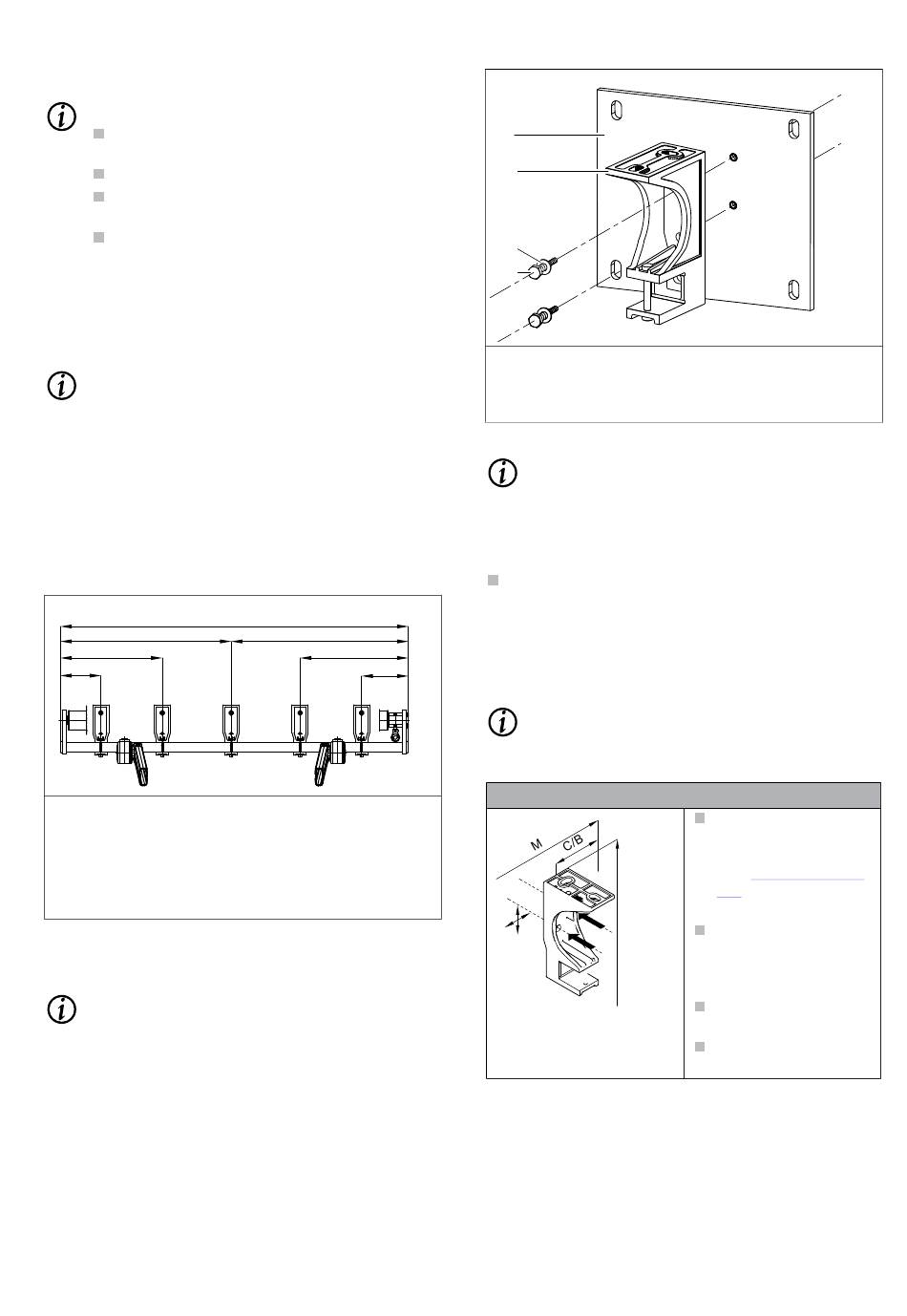

WAREMA 530 Montageanleitung Seite 5

2.2 Lieferumfang
INFO
Den Lieferumfang gemäß Lieferschein überprü-
fen.
Alle Teile auf Unversehrtheit überprüfen.
Die Situation vor Ort mit den Bestelldaten ver-
gleichen.
Die Montage unterbrechen und Rücksprache mit
WAREMA halten, sollten Teile beschädigt sein
oder Angaben nicht der Bestellung entsprechen.
2.3 Position des Produktes
INFO
Konsolen entsprechend den Angaben im Anhang
ausrichten und montieren.
Bei Konsolenanzahl 2: Wahlweise Maß B oder C
verwenden. Maße B ist zu bevorzugen.
Bei Konsolenanzahl 4: Alle angegebenen Maße sind
gültig.
Bei Konsolenanzahl ungerade: Die 3., 5. und 7. Kon-
sole sitzt mittig.
=
C
B
Markisenbreite
M
Abb. 2: Konsolenposition Gelenkarm-Markise 530
2.4 Montageplatte montieren
INFO
Gültig für Wandmontage in Verbindung mit Konsole
Typ C bzw. D.
816547 [Rev. 6 - de]/05.12.2023
M
=
C
B
Abstand von Außen-
B
kante zur Mitte Kon-
sole
C Abstand von Außen-
kante zur Mitte Kon-
sole
1
2
3
4
Montageplatte
1
Konsole
2
Abb. 3: Montageplatte montieren
INFO
Bei Gelenkarm-Markise 530 muss in Verbindung mit
Konsole Typ C die Montageplatte um 180° gedreht
werden, um einen Schluss des Regenschutzdachs
mit der Fassade zu gewährleisten.
Die Konsole [2] mit Schrauben [4] und Scheiben [3] an
Montageplatte [1] befestigen.
2.5 Konsolen montieren
Befestigungspunkte der Konsolen markieren und boh-
ren
INFO
Die Befestigungspositionen mittig anzeichnen, damit
ein nachträglicher Ausgleich möglich ist.
Wandmontage
H
Montage
Scheibe DIN 9021
3
10,5
Schraube DIN 933
4
M10x20
Die Position der Kon-
solen auf den Monta-
geuntergrund übertra-
gen (siehe Abb. 2/Sei-
te 5). Auf Höhen-
gleichheit achten.
Die Konsolen an der
Markierung senkrecht
und waagerecht ausge-
richtet halten.
Das Bohrbild übertra-
gen.
Die Befestigungslöcher
bohren.
Seite 5 | 12
