SATA1~4 : Connecteurs SATA 6Gb/s

Ces connecteurs utilisent une interface SATA 6Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
⚠
Important
Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
∙
données pendant la transmission.
Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
∙
recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

M2_1 : Slot M.2 (Touche M)

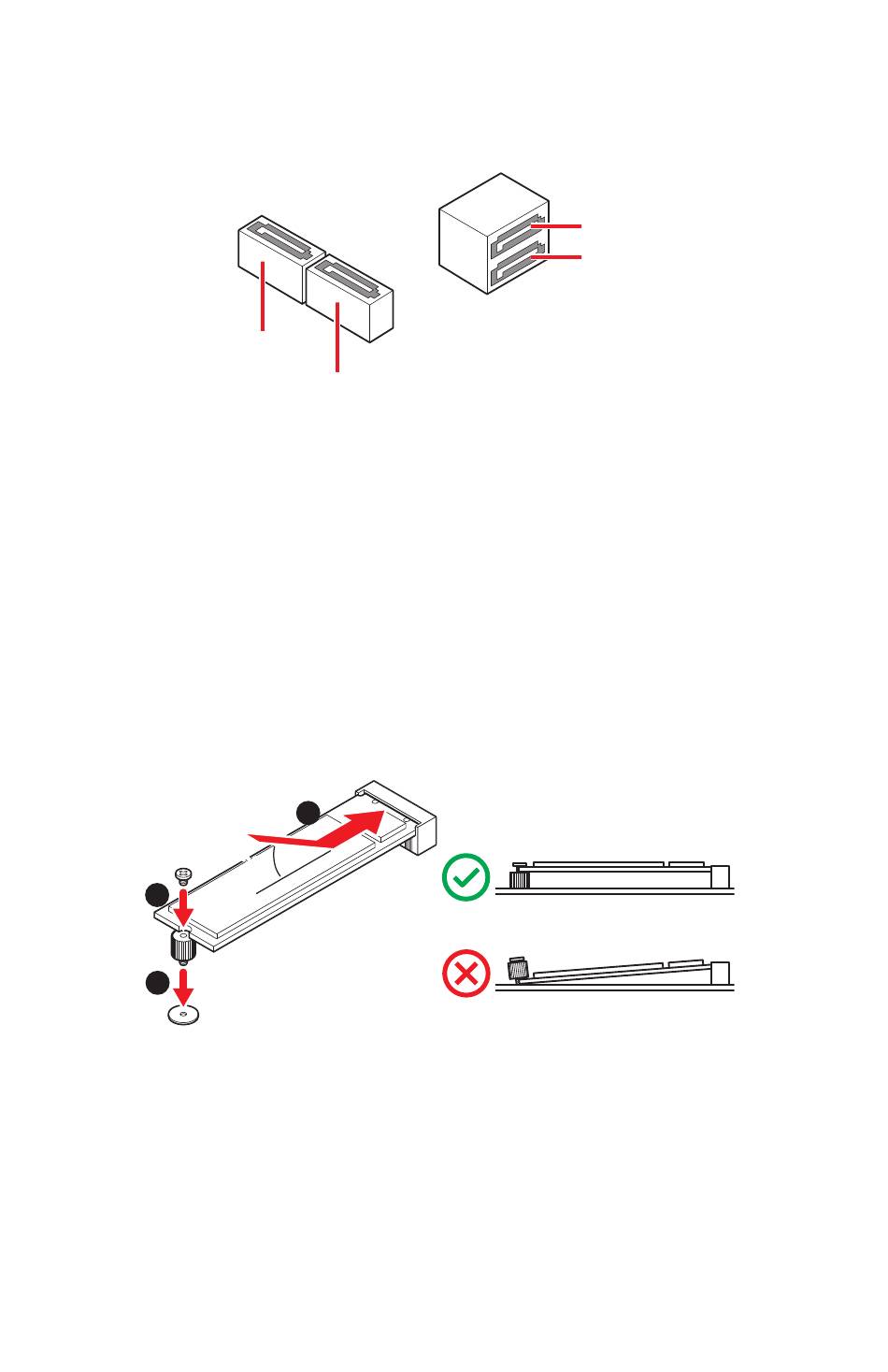

Installer le SSD M.2 dans le slot M.2 comme indiqué ci-dessous.
3
1
12
Vue d'ensemble des composants
SATA2
SATA1
2
30º 30º
SATA4
SATA3
