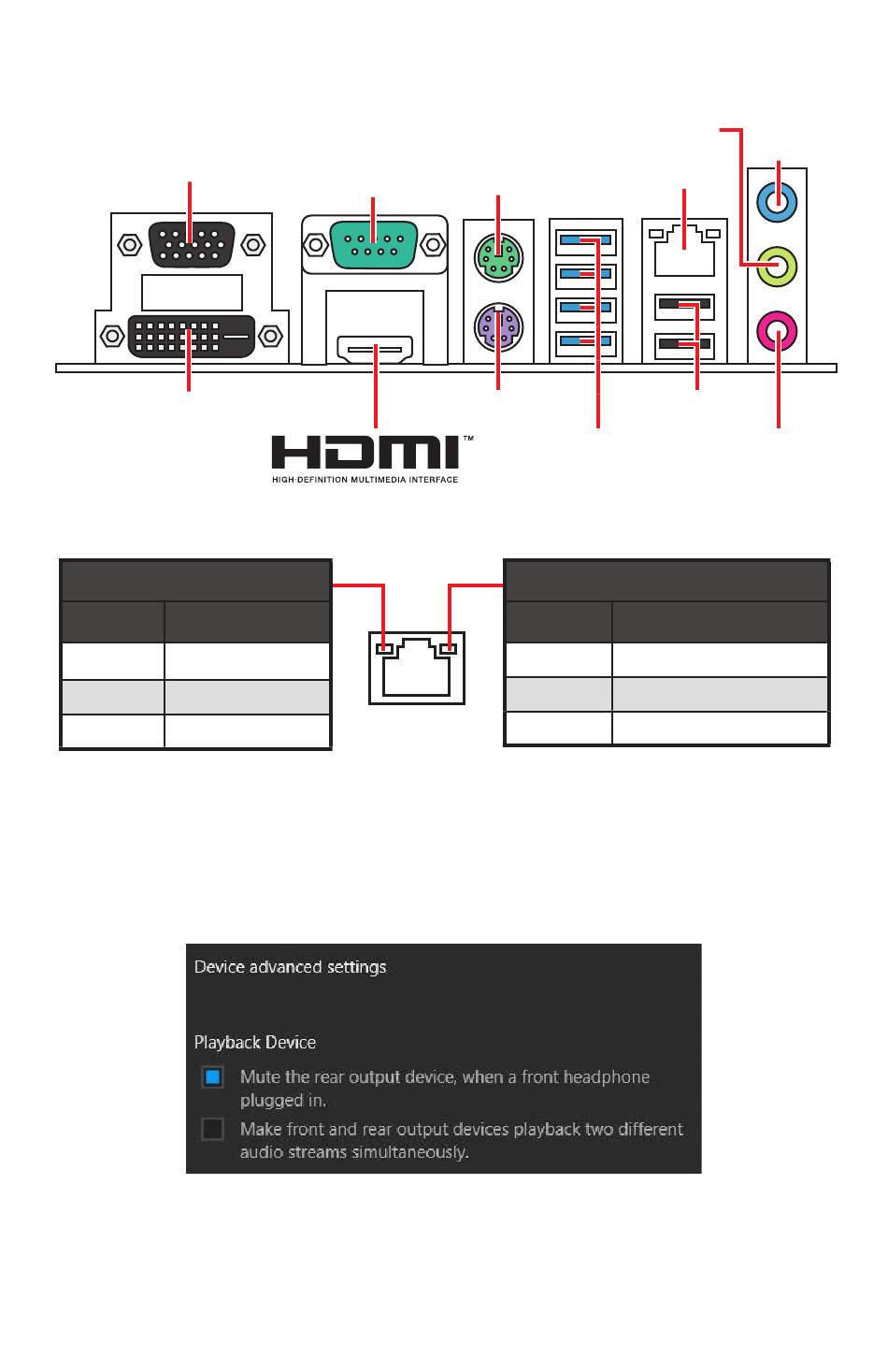

Rückseite E/A
VGA
DVI-D

LAN Port LED Zustandstabelle

Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Audio 7.1-Kanal Konfiguration
Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit
dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten.
1. Klicken Sie auf Realtek HD Audio Manager > Advanced Settings, um das
Dialogfeld zu öffnen.
2. Wählen Sie "Mute the rear output device" („die rückseitigen Ausgänge stumm
schalten") aus, wenn ein Front-Kopfhörer eingesteckt wird.
3. Schließen Sie Ihre Lautsprecher an die Ausgangsbuchsen auf der Rückseite und
am Frontpanel an. Nach dem Anschluss eines Audio-Klinkensteckers erscheint
ein Dialogfenster und fragt nach einer Bestätigung für das angeschlossene
Gerät.
PS/2 Maus
COM
PS/2 Tastatur
Geschwindigkeit LED
Zustand
Aus
Grün
Orange
Line-Out
LAN
USB 2.0
USB 3.2
Gen 1 5GBit/s
(Typ-A)
Bezeichnung
10 Mbit/s-Verbindung
100 Mbit/s-Verbindung
1 GBit/s-Verbindung
Line-In
Mic-In
7
Rückseite E/A
