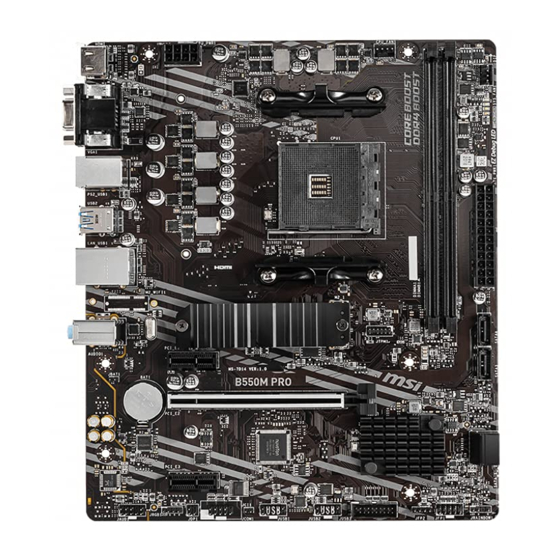

MSI B550M PRO Kurzanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quick Start
Thank you for purchasing the MSI
B550M PRO/ A520M PRO
®
motherboard. This Quick Start section provides demonstration
diagrams about how to install your computer. Some of the
installations also provide video demonstrations. Please link to the
URL to watch it with the web browser on your phone or tablet. You
may have even link to the URL by scanning the QR code.
Kurzanleitung
Danke, dass Sie das MSI
B550M PRO/ A520M PRO
Motherboard
®
gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo
zur Installation Ihres Computers. Manche Installationen bieten
auch die Videodemonstrationen. Klicken Sie auf die URL, um diese
Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table
anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,
um die URL zu öffnen.
Présentation rapide
Merci d'avoir choisi la carte mère MSI
B550M PRO/ A520M
PRO.
®
Ce manuel fournit une rapide présentation avec des illustrations
explicatives qui vous aideront à assembler votre ordinateur. Des
tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur
le lien fourni pour regarder la vidéo sur votre téléphone ou votre
tablette. Vous pouvez également accéder au lien en scannant le QR
code qui lui est associé.
Быстрый старт
Благодарим вас за покупку материнской платы MSI
B550M PRO/
®
A520M
PRO. В этом разделе представлена информация, которая
поможет вам при сборке комьютера. Для некоторых этапов сборки
имеются видеоинструкции. Для просмотра видео, необходимо
открыть соответствующую ссылку в веб-браузере на вашем
телефоне или планшете. Вы также можете выполнить переход по
ссылке, путем сканирования QR-кода.
I
Quick Start
Inhaltsverzeichnis
Verwandte Anleitungen für MSI B550M PRO
Inhaltszusammenfassung für MSI B550M PRO
- Seite 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’avoir choisi la carte mère MSI B550M PRO/ A520M PRO. ® Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à...
- Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора Youtube ⚽ https://youtu.be/Xv89nhFk1vc CPU_FAN1 Quick Start...
- Seite 3 ⚠ Important If you are installing the screw-type CPU heatsink, please follow the figure below to remove the retention module first and then install the heatsink. Wenn Sie einen CPU-Kühler mit Schraubenbefestigung einsetzen, folgen Sie bitte den Anweisungen unten um das Retention-Modul zu entfernen und den Kühler zu installieren.
-
Seite 11: Power On/ Einschalten/ Mettre Sous-Tension/ Включение Питания
Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start... - Seite 12 NOTE Quick Start...
- Seite 49 Inhalt Sicherheitshinweis ....................2 Spezifikationen ...................... 3 Packungsinhalt ..................... 8 Rückseite E/A ......................9 LAN Port LED Zustandstabelle ................9 Realtek Audio Console ................... 9 Übersicht der Komponenten ................11 Prozessorsockel ....................12 DIMM Steckplätze ....................13 PCI_E1~3: PCIe Erweiterungssteckplätze ............14 SATA1~4: SATA 6Gb/s Anschlüsse ...............
-
Seite 50: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 51: Spezifikationen
™ Prozessoren und AMD Ryzen 4000 G-Serie Desktop- ™ Prozessoren ∙ AMD B550 Chipsatz (B550M PRO) Chipsatz ∙ AMD A520 Chipsatz (A520M PRO) ∙ 2x DDR4 Speicherplätze, aufrüstbar bis 64 GB* ▪ Unterstützt DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHz durch JEDEC ▪... -
Seite 52: Aufbewahrung
Fortsetzung der vorherigen Seite AMD B550/ A520 Chipsatz ∙ 4x SATA 6Gb/s Anschlüsse ∙ 1x M.2 Steckplatz (Key M) (vom AMD Prozessor) ▪ B550M PRO unterstützt PCIe 4.0/ 3.0 x4* Aufbewahrung ▪ A520M PRO unterstützt PCIe 3.0 x4 ▪ Unterstützt SATA 6Gb/s ▪... - Seite 53 Fortsetzung der vorherigen Seite ∙ 1x 24-poliger ATX Stromanschluss ∙ 1x 8-poliger ATX 12V Stromanschluss ∙ 4x SATA 6Gb/s Anschlüsse ∙ 1x Serieller Anschluss ∙ 1x M.2 Steckplatz (M-Key) ∙ 1x USB 3.2 Gen 1 5Gbit/s Anschluss (unterstützt zusätzliche 2 USB 3.2 Gen 1 5Gbit/s Anschlüsse) ∙...
-
Seite 54: Funktionen
∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.0, SMBIOS 2.8 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ DRAGON CENTER Software ∙ CPU-Z MSI GAMING ∙ Google Chrome , Google Toolbar, Google Drive ™ ∙ Norton Internet Security Solution ™ ∙ Mystic Light ∙... -
Seite 55: Besondere Funktionen
▪ DDR4 Boost ▪ Core Boost ▪ Creator Genie (Nur für B550M PRO) ▪ Lightning Gen 4 PCI-E Steckplatz (Nur für B550M PRO) ▪ Lightning Gen 4 M.2 (Nur für B550M PRO) ∙ Schutz ▪ PCI-E Steel Armor (Nur für B550M PRO) ∙... -
Seite 56: Packungsinhalt
M.2 Schraube (3 Stück pro Packung) Produktregistrierungskarte Zubehör Anschlussblende Gehäuse-Aufkleber Anwendung Treiber-DVD Schnellinstallationsanleitung Dokumentation MSI Komponenten-Guide und Prämienprogrammkarte (Nur für B550M PRO) ⚠ Wichtig Falls einer der oben aufgeführten Artikel beschädigt ist oder fehlt, wenden Sie sich bitte an Ihren Händler. Packungsinhalt... -
Seite 57: Rückseite E/A
Rückseite E/A USB 3.2 Gen 1 VGA Anschluss (5Gbit/s) Typ-A PS/2 Combo- 1 Gbit/s LAN Anschluss Audioanschlüsse USB 2.0 Typ-A DisplayPort USB 3.2 Gen 1 (5Gbit/s) Typ-A LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand 1 Gbit/s LAN Keine Verbindung 10 Mbit/s Gelb... - Seite 58 ∙ Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle. Das aktuell aktivierte Gerät ist mit einem Haken gekennzeichnet. ∙ Optimierungen - Die Vielfalt an Optionen bietet eine komplette Anleitung von erwarteten Sound-Effekt für beide Ausgangs- und Eingangsvorrichtung. ∙ Lautstärke - Steuert die Lautstärke und die Balance-Einstellung der Lautsprecher, die im Front-Panel oder auf der Rückseite des PCs eingesteckt sind.
-
Seite 59: Übersicht Der Komponenten
Übersicht der Komponenten CPU_FAN1 Prozessorsockel CPU_PWR1 DIMMA1 DIMMB1 SYS_FAN1 ATX_PWR1 JTPM1 M2_1 SATA4 PCI_E1 SATA3 JBAT1 BAT1 PCI_E2 SATA ▼ 1 ▲ 2 PCI_E3 JRAINBOW1 JAUD1 JFP1 JRGB1 JCOM1 JFP2 JCI1 JUSB3 JUSB1 JUSB2 Übersicht der Komponenten... - Seite 60 Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
-
Seite 61: Dimm Steckplätze
Volt vorgeschlagen, um der Prozessor zu schützen. Speichermodule können auf Basis der offizielle Spezifikation der AM4 CPU/ ∙ Speicher-Controller mit einer niedrigeren Frequenz unter dem Standardzustand arbeiten. ∙ Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: http://www.msi.com Übersicht der Komponenten... -
Seite 62: Pci_E1~3: Pcie Erweiterungssteckplätze
PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 3.0 x1 (PCH) PCI_E2: PCIe 3.0/ 4.0 x16 (CPU) BAT1 PCI_E3: PCIe 3.0 x1 (PCH) ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙ Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet. -
Seite 63: M2_1: M.2 Steckplatz (Key M)
M2_1: M.2 Steckplatz (Key M) ⚽ Video-Demonstration Eine anschauliche Darstellung zur Installation eines M.2 Moduls finden Sie im Video. http://youtu.be/JCTFABytrYA BAT1 Installation eines M.2 Moduls 1. Lösen Sie die Schraube des M.2-SHIELD FROZR. 2. Entfernen den M.2-SHIELD FROZR und entfernen Sie die Schutzfolie von den Wärmeleitpads. - Seite 64 3. Entfernen Sie den M.2-Abstandshalter und befestigen Sie ihn an der entsprechenden Position Ihrer M.2-SSD. Zur Vermeidung von Schäden der M.2 SSD: Wenn die M.2-SSD dieselbe Länge wie der M.2-Steckplatz aufweist, entfernen Sie den Abstandhalter unter der M.2-SSD. 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5.
-
Seite 65: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + BAT1 HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin... -
Seite 66: Cpu_Pwr1, Atx_Pwr1: Stromanschlüsse
CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V BAT1 +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground ⚠... -
Seite 67: Jusb3: Usb 3.2 Gen 1 5Gbit/S Anschluss
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI DRAGON CENTER Software. ® Übersicht der Komponenten... -
Seite 68: Cpu_Fan1, Sys_Fan1: Stromanschlüsse Für Lüfter
CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Dieses Motherboard kann den PWM- und DC-Modus automatisch erfassen. -
Seite 69: Jcom1: Serieller Anschluss
JCOM1: Serieller Anschluss Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden. SOUT Ground BAT1 No Pin JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. -
Seite 70: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den (Standardwert) Gehäuseeingriff aus BAT1 Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4. -
Seite 71: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten... -
Seite 72: Jrgb1: Rgb Led Anschluss
R/B) mit der maximalen Leistung von 3 A (12 V). Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. Übersicht der Komponenten... -
Seite 73: Jrainbow1: Adressierbarer Rgb Led Anschluss
3 A (5 V). Bei einer Helligkeit von 20 Prozent unterstützt dieser Anschluss bis zu 200 LEDs. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. Übersicht der Komponenten... -
Seite 74: Installation Von Os, Treibern Und Utilities
Sie DVDSetup.exe starten aus, um den Installer zu öffnen. Wenn Sie die AutoPlay-Funktionen in der Windows-Systemsteuerung ausschalten, können Sie das Programm DVD Setup.exe im Hauptverzeichnis der MSI Treiber CD auch manuell ausführen. 4. Der Installer wird findet eine Liste aller benötigten Treiber auf der Treiber/ Software-Registerkarte. -
Seite 75: Uefi Bios
UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. UEFI hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. UEFI wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen. -
Seite 76: Bios Setup
BIOS Setup Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse. ⚠ Wichtig BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich ∙... -
Seite 77: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer. - Seite 78 MSI Website. ® 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB-Flash-Speichers. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker. (Sie benötigen keine CPU und keinen Speicher zu installieren) 4.
-
Seite 79: Ez Modus
EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. Screenshot Setup Modus Schalter A-XMP Profil... - Seite 80 ∙ Systeminformationen - Diese zeigt CPU/ DDR-Frequenz, CPU/ MB-Temperatur, MB/ CPU-Typ, Speicherkapazität, CPU/ DDR-Spannung, BIOS-Version und Erstellungs-Datum. ∙ Boot-Geräte Prioritätsleiste - Sie können die Gerätesymbole verschieben, um die Startreihenfolge zu ändern. Die Bootreihenfolge sind mit “hoch”(links) bis “niedrig” (rechts) bezeichnet. ∙...
- Seite 81 ▪ Um ein BIOS-Punkte zu einer Favoritenmenü hinzufügen 1. Sie können nicht nur über einen Eintrag im BIOS-Menü sondern auch auf der Suchseite auswählen. 2. Klicken Sie mit der rechten Maustaste oder drücken Sie die Taste F2. 3. Wählen Sie die gewünschte Seite aus und klicken Sie auf OK. ▪...
-
Seite 82: Erweiterter Modus
Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige ∙ BIOS-Menü-Auswahl - Die folgenden Optionen stehen zur Verfügung. ▪ SETTINGS - Mit diesem Menü können Sie die Parameter für Chipsatz, Boot- Geräte angeben. -
Seite 83: Oc Menü
OC Menü In diesem Menü können Sie die Frequenzen und Spannungen für das Übertakten konfigurieren. Bitte beachten Sie, dass höhere Frequenzen und Spannungen die Übertaktungsfähigkeit verbessern können, jedoch zu einer Instabilität des Systems führen. ⚠ Wichtig ∙ Die Übertaktung ist nur für fortgeschrittene Benutzer zu empfehlen. ∙... - Seite 84 ▶ DRAM Frequency [Auto] Setzen Sie die DRAM Frequenz. Bitte beachten Sie, dass ein zuverlässiges Übertaktungsverhalten nicht garantiert werden kann. ▶ Adjusted DRAM Frequency Zeigt die Speicherfrequenz an. Nur Anzeige – keine Änderung möglich. ▶ FCLK Frequency [Auto] Legt FCLK-Frequenz (Internal Data Fabric clock of DRAM) fest. Stellen Sie eine niedrigere FCLK-Frequenz ein, um die Einstellung der höheren Grundtakt-Frequenz zu machen.
- Seite 85 ▶ Memory Changed Detect [Enabled]* Aktiviert/Deaktiviert die Systemwarnmeldung beim Booten, wenn die CPU oder der Hauptspeicher ersetzt wurde. [Enabled] Das System zeigt eine Warnmeldung beim Systemstart und lädt die Default-Einstellungen für neue Geräte. [Disabled] Deaktivierung der Funktion und Beibehaltung der aktuellen BIOS- Einstellungen.
- Seite 86 UEFI BIOS...
- Seite 124 UEFI BIOS...
- Seite 162 Примечание Установка ОС, драйверов и утилит...
- Seite 164 MSI la Unión Europea al final de su periodo de vida. Usted will comply with the product take back requirements...
