JTPM1: TPMモジュールコネクター
このコネクターはTPM (Trusted Platform Module)を接続します 。 詳細についてはTPMセ
キュリティ プラッ トホームマニュアルを参照して下さい 。
2
1
JCI1: ケース開放スイッチコネクター
このコネクターにはケース開放スイッチケーブルを接続します 。
ケース開放検知機能の使い方
1. JCI1コネクターをケース開放スイッチ/センサーに接続します 。
2. ケースのカバーを閉じます 。
3. BIOS > Security > Chassis Intrusion Configurationに入ります 。
4. Chassis IntrusionをEnabledに設定します 。
F10を押すと 、 設定を保存して終了するかメッセージが出ますので 、 Enterキーを押し
5.
てYesを選択します 。
6. ケースが開けられるとシステムに開放の情報が記録され 、 次回のシステム起動時に警
告メッセージが表示されます 。
ケース開放警告のリセット
1. BIOS > Security > Chassis Intrusion Configurationに入ります 。
2. Chassis IntrusionをResetに設定します 。
3. F10を押すと 、 設定を保存して終了するかメッセージが出ますので 、 Enterキーを押し
てYesを選択します 。
16

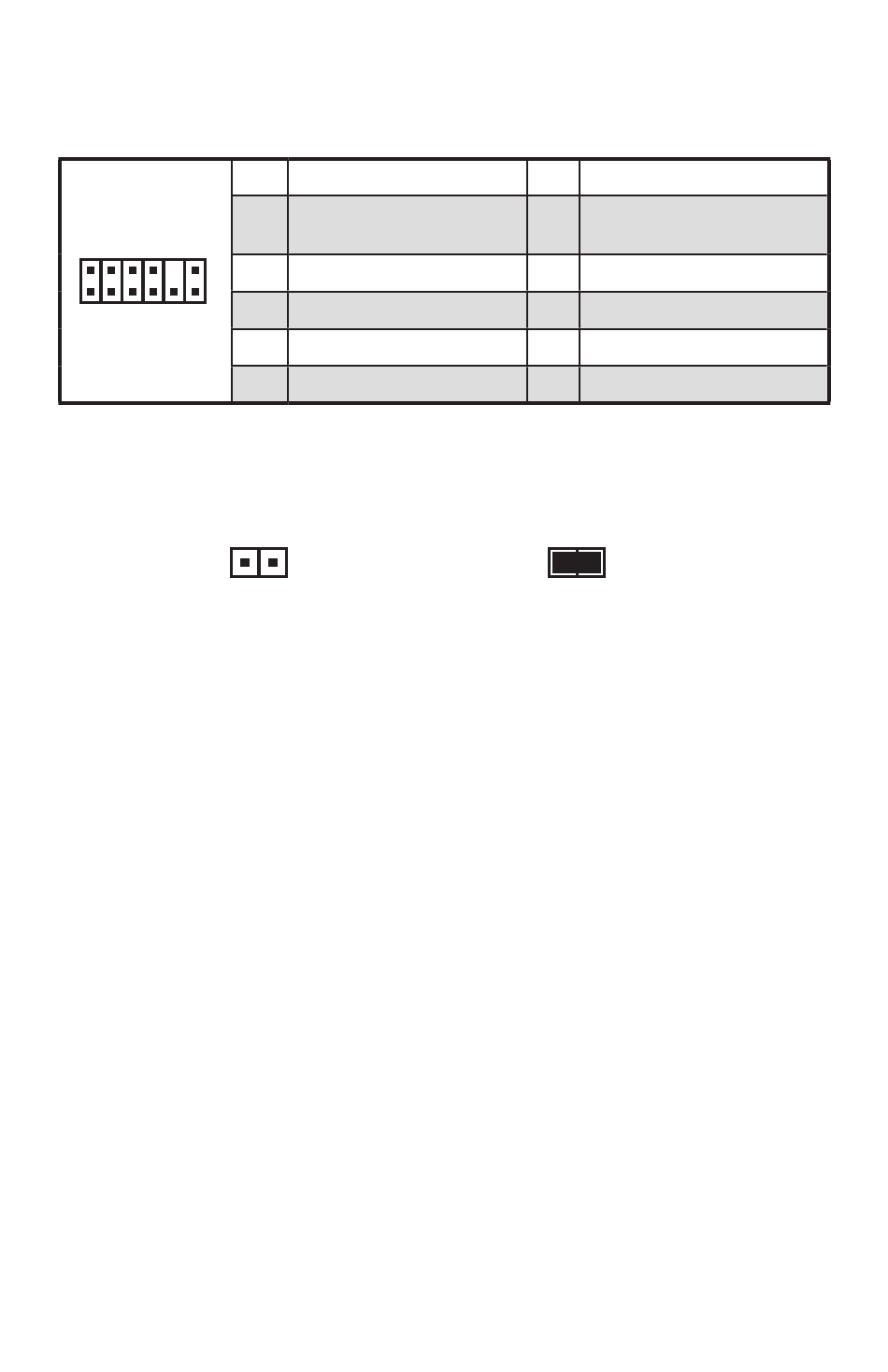

コンポーネントの概要
1
Master In Slave Out (SPI
3
12
5
7
11
9
11
正常
(デフ ォルト)
SPI Power
Data)
Reserved
Ground
Reserved
Reserved
ケース開放イベン ト トリ
2 SPI Chip Select
Master In Slave In (SPI
4
Data)
6 SPI Clock
8 SPI Reset
10 No Pin
12 Interrupt Request
ガー有効
