Copyright Notice
The material in this document is the intellectual property of MICRO-STAR
INTERNATIONAL. We take every care in the preparation of this document, but no
guarantee is given as to the correctness of its contents. Our products are under
continual improvement and we reserve the right to make changes without notice.
Trademarks
All trademarks in this manual are properties of their respective owners.
￭
MSI
is registered trademark of Micro-Star Int'l Co.,Ltd.
®
￭
NVIDIA
is registered trademark of NVIDIA Corporation.
®
￭
ATI
is registered trademark of AMD Corporation.
®
￭
AMD
is registered trademarks of AMD Corporation.
®
￭
Intel
is registered trademarks of Intel Corporation.
®
￭
Windows
is registered trademarks of Microsoft Corporation.
®
￭
AMI
is registered trademark of American Megatrends Inc.
®
￭
Award
is a registered trademark of Phoenix Technologies Ltd.
®
￭
Sound Blaster
￭
Realtek
is registered trademark of Realtek Semiconductor Corporation.
®
￭
JMicron
is registered trademark of JMicron Technology Corporation.
®
￭
Netware
is registered trademark of Novell, Inc.
®
￭
Lucid
is trademark of LucidLogix Technologies, Ltd.
®
￭
VIA
is registered trademark of VIA Technologies, Inc.
®
￭
ASMedia
is registered trademark of ASMedia Technology Inc.
®
￭
iPad, iPhone, and iPod are trademarks of Apple Inc.
￭
Qualcomm Atheros and Killer are trademarks of Qualcomm Atheros Inc.
Revision History
Revision
Revision History
V3.0
First release
is registered trademark of Creative Technology Ltd.
®
1
Date
2014/09
G52-78651X3
Inhaltsverzeichnis
Verwandte Anleitungen für MSI MS-7865
Inhaltszusammenfassung für MSI MS-7865
-
Seite 6: Weee Statement
MSI will comply with the product take back requirements at the end of life of MSI-branded products that are sold into the EU. - Seite 10 内存 ........................109 内部接口 ........................110 BIOS 设置 ......................116 繁體中文 .................121 主機板規格 ......................122 背板 ........................124 安裝 APU 與散熱風扇 ...................125 記憶體 ........................127 電源供應器 ......................128 BIOS 設定 ......................134 日本語 ..................139 マザーボードの仕様 ....................140 I/Oパネル ......................142 APUおよびヒートシンクの装着 ................143 メモリ ........................145 内部コネクター .....................146 BIOSの設定 ......................152...
-
Seite 65: Deutsch

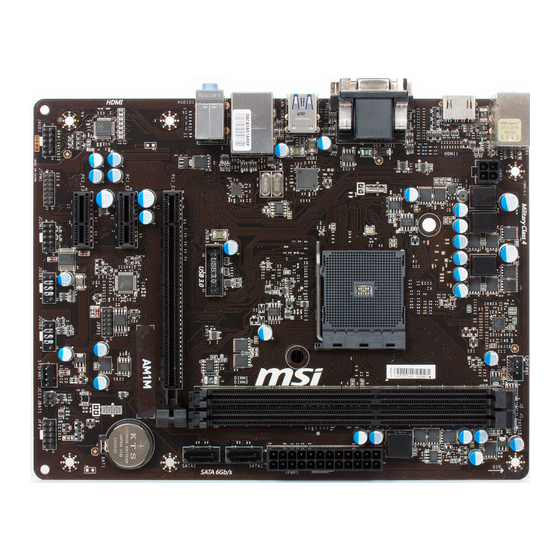

Deutsch Danke, dass Sie sich für das AM1M (MS-7865 v3.X) Micro-ATX Motherboard entschieden haben. Das AM1M Motherboard ist speziell für AMD AM1 Prozessor ausgelegt, stellt dieses AM1M Motherboard die ideale Lösung zum Aufbau eines professionellen Hochleistungs-Desktop-Systems dar. Layout Top : mouse/ keyboard Bottom:USB2.0 ports... -
Seite 66: Spezifikationen
Spezifikationen Prozessor ■ AMD Sockel AM1 Prozessoren Speicher ■ 2x DDR3 Speicherplätze unterstützen bis zu 32GB ■ Unterstützt DDR3 1600/ 1333/ 1066 MHz ■ Single-Kanal-Speicherarchitektur ■ Unterstützt ungepufferte Non-ECC-Speicher Erweiterung- ■ 1x PCIe 2.0 x16-Steckplatz, unterstützt x4-Geschwindigkeit anschlüsse ■ 2x PCIe 2.0 x1-Steckplätze Onboard- ■... - Seite 67 ■ ACPI 5.0, PnP 1.0a, SM BIOS 2.8, DMI 2.8, WFM 2.0 ■ Mehrsprachenunterstützung Formfaktor ■ Micro-ATX Formfaktor ■ 6,8 Zoll x 8,9 Zoll (17,3 cm x 22,6 cm) Weitere CPU Informationen finden Sie unter http://www.msi.com/cpu-support/ Die neusten Informationen über kompatible Bauteile finden Sie unter http://www.msi.com/test-report/...
-
Seite 68: Rücktafel-Übersicht
Rücktafel-Übersicht PS/2 Maus/ Tastatur USB 3.0 HDMI USB 2.0 DVI-D USB 2.0 Audio ® LAN LED Anzeige LINK/ACT SPEED LED Status Bezeichnung Keine Verbindung Link/ Activity LED Gelb Verbindung Blinkt Datenaktivität 10 Mbps-Verbindung Speed LED (Geschwindigkeit Grün 100 Mbps-Verbindung LED) Orange 1 Gbps-Verbindung Audio 2, 4, 6 oder 8-Kanal Konfiguration... -
Seite 69: Apu & Kühlkörper Einbau
APU & Kühlkörper Einbau Wenn Sie die APU einbauen, denken sie bitte daran einen APU-Kühler zu installieren. Ein APU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die richtige APU und APU-Kühlkörper Installation zu gewährleisten. Ein fehlerhafter Einbau führt zu Schäden an der APU und dem Motherboard. - Seite 70 Machen Sie den CPU-Lüfteranschluss auf dem Motherboard ausfinding. Setzen Sie den Kühlkörper auf die CPU und beachten Sie die Übereinstimmung der Lüfterverankerungen mit den dafür vorgesehenen Löchern auf der Motherboard -Platine. Richten Sie den Vorsprung der Verschlussstifte mit der entsprechenden Kerbe der Verschlusshalterung wie im Bild aus.
-
Seite 71: Speicher
(nicht volle 32GB) erkannt, wenn jeder DIMM Slot mit einem 16GB Speichermodul besetzt wird. • Die maximale Speicherkapazität von 32GB kann mit 16GB (oder größer) DIMMs erreicht werden. Sobald neue DIMM-Module auf dem Markt erhältlich sind, aktualisiert MSI die Liste der unterstützten Speichermodule. -
Seite 72: Interne Anschlüsse
Interne Anschlüsse JPWR1~2: ATX Stromanschlüsse Mit diesem Anschluss verbinden Sie den ATX Stromanschlusse. Achten Sie bei dem Verbinden des ATX Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten. -
Seite 73: Sata1~2: Sata Anschlüsse
SATA1~2: SATA Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial ATA Gerät angeschlossen werden. Zu Serial ATA Geräten gehören Festplatten (HDD), SSD Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke). Video-Demonstration Anhand dieses Video an untenstehender Adresse erfahren Sie, wie Sie eine SATA-Featplatte installieren. -
Seite 74: Cpufan1,Sysfan1: Stromanschlüsse Für Lüfter
CPUFAN1,SYSFAN1: Stromanschlüsse für Lüfter Die Anschlüsse unterstützen aktive Systemlüfter mit +12V. Ist Ihr Motherboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Geschwindigkeitsregelung, um die Vorteile der Steuerung des CPU Lüfters zu nutzen. Vergessen Sie nicht, alle Systemlüftern anzuschließen. Einige Systemlüfter können nicht direkt an dem Motherboard angeschlossen werden und müssen stattdessen mit dem Netzteil direkt verbunden werden. - Seite 75 JFP1: Systemtafelanschluss Dieser Anschluss sind für das Frontpanel angelegt. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel ® Front Panel I/O Connectivity Design Guide”. Bei der Installation des Frontpanel- Anschlüsse, nutzen Sie bitte die optionalen M-Connectors um die Installation zu vereinfachen.
-
Seite 76: Jtpm1: Tpm Anschluss
JUSB3: USB 3.0 Erweiterungsanschluss Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt Datentransferraten bis zu 5 Gbit/s (SuperSpeed). Wichtig • Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. -
Seite 77: Jbat1: Steckbrücke Zur Cmos-Löschung
JBAT1: Steckbrücke zur CMOS-Löschung Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. -
Seite 78: Bios Setup
BIOS Setup Die Standardeinstellungen bieten die optimale Leistung für Systemstabilität unter normalen Bedingungen. Notwendigkeit zum Aufruf des BIOS besteht, wenn: ■ Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie zum Aufruf des SETUP aufgefordert werden. ■ Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wollen. Wichtig •... -
Seite 79: Steuertasten
Steuertasten ↑ ↓ ← → Bewegt sich zwischen den Menüpunkten Eingaber Auswahl eines Eintrages Ändert den Wert des ausgewählten Menüpunktes Ausfahrt Allgemeine Hilfe CPU-Spezifikationen Memeory-Z Laden der ursprünglichen Setup-Standardwerte Lädt OC Profil vom USB-Flash-Laufwerk Speichert OC Profil auf den USB-Flash-Laufwerk Ausfahrt OC-Menü... - Seite 80 ▶ Current CPU/ DRAM/ NB/ GPU Frequency Zeigt die derzeitigen Frequenz der installierten CPU, Speicher und Chipsatz. Dies ist nur eine Anzeige – keine Änderung möglich. ▶ Adjust CPU Ratio [Auto] Legen Sie den CPU-Multiplikator fest, um die CPU-Taktfrequenzen zu bestimmen. Diese Option kann nur geändert werden, wenn der Prozessor diese Funktion unterstützt.
- Seite 81 -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI. • Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
- Seite 82 ▶ CPU Technology Support Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die wichtigsten Eigenschaften der installierten CPU an. Nur Anzeige – keine Änderung möglich. ▶ MEMORY-Z Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses Untermenü...
-
Seite 106: 后置面板
后置面板 PS/2 鼠标/ 键盘 USB 3.0 HDMI USB 2.0 DVI-D USB 2.0 音频 ® LAN LED 指示灯 LINK/ACT SPEED LED 状态 描述 关 网络未连接 Link/ Activity LED 黄色 网路已连接 （连线/工作灯号） 闪烁 网络数据在使用中 关 传输速率 10 Mbps Speed LED 绿色 传输速率 100 Mbps （速度灯号）...
