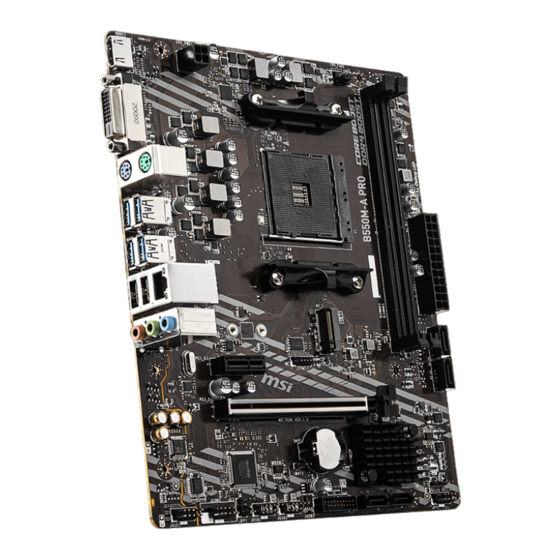

Thank you for purchasing the MSI®
PRO
motherboard. This User Guide gives information about
board layout, component overview, BIOS setup and software
installation.
Contents
Safety Information ........................................................................................... 2
Specifications ................................................................................................... 3
Rear I/O Panel ................................................................................................. 6
LAN Port LED Status Table ........................................................................................6
Overview of Components ................................................................................ 7
CPU Socket .................................................................................................................8
DIMM Slots..................................................................................................................9
PCI_E1~2: PCIe Expansion Slots ................................................................................9
M2_1: M.2 Slot ..........................................................................................................10
SATA1~4: SATA 6Gb/s Connectors ...........................................................................10
JFP1, JFP2: Front Panel Connectors .......................................................................11
JAUD1: Front Audio Connector ................................................................................11
ATX_PWR1, CPU_PWR1: Power Connectors ...........................................................12
JUSB1, JUSB2: USB 2.0 Connectors ........................................................................13
JUSB3: USB 3.2 Gen1 Connector .............................................................................13
CPU_FAN1, SYS_FAN1: Fan Connectors .................................................................14
JTPM1: TPM Module Connector ...............................................................................14
JCI1: Chassis Intrusion Connector ...........................................................................15
JCOM1: Serial Port Connector .................................................................................15
JBAT1: Clear CMOS (Reset BIOS) Jumper ...............................................................16
EZ Debug LED ...........................................................................................................16
UEFI BIOS ....................................................................................................... 17
BIOS Setup ................................................................................................................18
Entering BIOS Setup .................................................................................................18
Resetting BIOS ..........................................................................................................18
Updating BIOS...........................................................................................................19
Installing OS, Drivers & Utilities ................................................................... 20
Installing Windows® 10 .............................................................................................20
Installing Drivers ......................................................................................................20
Installing Utilities .....................................................................................................20
B550M-A PRO/ A520M-A
1
Contents

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MSI B550M-A PRO

  • Seite 61 Danke, dass Sie sich für das MSI® B550M-A PRO/ A520M-A Motherboard entschieden haben. Dieses Handbuch gibt informationen über Motherboard-Layout, Komponen- tenübersicht, BIOS-Setup und Softwareinstallation. Inhalt Sicherheitshinweis ..................2 Spezifikationen ....................3 Rückseite E/A ....................6 LAN Port LED Zustandstabelle ..................6 Übersicht der Komponenten ................
  • Seite 62: Sicherheitshinweis

    Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Seite 63: Spezifikationen

    3. Generation Desktop- ™ Prozessoren und AMD Ryzen 4000 G-Serie Desktop- ™ Prozessoren ∙ AMD B550 Chipsatz (B550M-A PRO) Chipsatz ∙ AMD A520 Chipsatz (A520M-A PRO) ∙ 2x DDR4 Speicherplätze, aufrüstbar bis 64 GB* ▪ Unterstützt DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHz durch JEDEC ▪...
  • Seite 64 1x Realtek® RTL8111H 1GBit/s LAN Controller AMD B550/A520 Chipsatz ∙ 4x SATA 6Gb/s Anschlüsse ∙ 1x M.2 Steckplatz (Key M) (vom AMD Prozessor) ▪ B550M-A PRO unterstützt PCIe 4.0/3.0* Aufbewahrung A520M-A PRO unterstützt PCIe 3.0 ▪ ▪ Unterstützt SATA 6Gb/s ▪...
  • Seite 65 UEFI AMI BIOS BIOS Funktionen ACPI 6.0, SMBIOS 2.8 ∙ ∙ Mehrsprachenunterstützung ∙ Treiber ∙ DRAGON CENTER Software ∙ CPU-Z MSI GAMING ∙ Google Chrome , Google Toolbar, Google Drive ™ ∙ Norton Internet Security Solution ™ ∙ Benutzer-Scenario ∙ Hardware Monitor ∙...
  • Seite 66: Rückseite E/A

    Rückseite E/A Line-Out Line-In PS/2 Maus DVI-D Mic-In PS/2 Tastatur USB 3.2 Gen 1 USB 2.0 Typ-A (5GBit/s) Typ-A LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung 10 Mbit/s-Verbindung Keine Verbindung Grün 100 Mbit/s-Verbindung Gelb Verbindung Orange 1 GBit/s-Verbindung...
  • Seite 67: Übersicht Der Komponenten

    Übersicht der Komponenten Prozessor Sockel CPU_FAN1 CPU_PWR1 DIMMA1 SYS_FAN1 DIMMB1 50.89mm* ATX_PWR1 SATA4 PCI_E1 SATA3 JTPM1 M2_1 PCI_E2 JFP2 JAUD1 JFP1 JCOM1 SATA2 SATA1 JCI1 JUSB3 JUSB1 JBAT1 JUSB2 * Abstand zwischen der Mitte der CPU und dem nächsten DIMM-Steckplatz. Übersicht der Komponenten...
  • Seite 68: Cpu Sockel

    ∙ Bitte bewahren Sie die CPU Schutzkappe nach der Installation des Prozessors auf. ∙ MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt. ∙ Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installie- ren.
  • Seite 69: Dimm-Steckplätze

    DIMM-Steckplätze Setzen Sie bitte ein Speichermodul wie untern gezeigt in den DIMM-Steckplatz ein. ⚠ Wichtig Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Spe- ∙ ichers kleiner sein als die Größe der installierten Speicherkapazität. Bitte beachten Sie, dass die maximale Kapazität eines 32-Bit-Windows-Be- ∙...
  • Seite 70: M2_1: M.2 Steckplatz

    M2_1: M.2 Steckplatz Bitte installieren Sie das M.2-Gerät in den M.2 Steckplatz (siehe unten). Mitgelieferte 30º 30º M.2-Schraube Abstandshalter SATA1~4: SATA 6Gb/s Anschlüsse Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA4 SATA3 SATA1 SATA2...
  • Seite 71: Jfp1, Jfp2: Frontpanel-Anschlüsse

    JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden mit den Schaltern und LEDs auf des Frontpanels. HDD LED + Power LED + Power LED Power Switch HDD LED - Power LED - Reset Switch Power Switch Reserved Reset Switch Power Switch HDD LED Reset Switch Reserved No Pin...
  • Seite 72: Atx_Pwr1, Cpu_Pwr1: Stromanschlüsse

    ATX_PWR1, CPU_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Ground +12V CPU_PWR1 Ground +12V ⚠ Wichtig Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.
  • Seite 73: Jusb1, Jusb2: Usb 2.0 Anschlüsse

    Schäden kommen. ∙ Um das iPad, iPhone und den iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI® DRAGON CENTER Software. JUSB3: USB 3.2 Gen1 Anschluss Mit diesem Anschluss können Sie die USB 3.2 Gen 1 Anschlüsse auf dem Frontpanel verbinden.
  • Seite 74: Cpu_Fan1, Sys_Fan1: Stromanschlüsse Für Lüfter

    CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden. Standard- Anschluss Max.
  • Seite 75: Jci1: Gehäusekontaktanschluss

    JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff (Standardwert) Gehäusekontakt-Detektor verwenden Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. Schließen Sie die Gehäuseabdeckung. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. Stellen Sie Chassis Intrusion auf Enabled.
  • Seite 76: Jbat1: Clear Cmos Steckbrücke (Reset Bios)

    JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
  • Seite 77: Uefi Bios

    UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. UEFI hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. UEFI wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
  • Seite 78: Bios Setup

    BIOS Setup Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse. ⚠ Wichtig ∙ BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualis- iert.
  • Seite 79: Aktualisierung Des Bios

    Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer.
  • Seite 80: Installation Von Os, Treibern Und Utilities

    Installation von OS, Treibern und Utilities Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie Installation von Windows ® Schalten Sie den Computer ein. Legen Sie die Windows 10 Disk oder das USB-Flashlaufwerk in das optisches ®...
