SATA1~4: Разъемы SATA 6 Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
⚠
Внимание!
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
∙
возможна потеря данных при передаче.
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
∙
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
M2_1: Разъем M.2 (Ключ M)

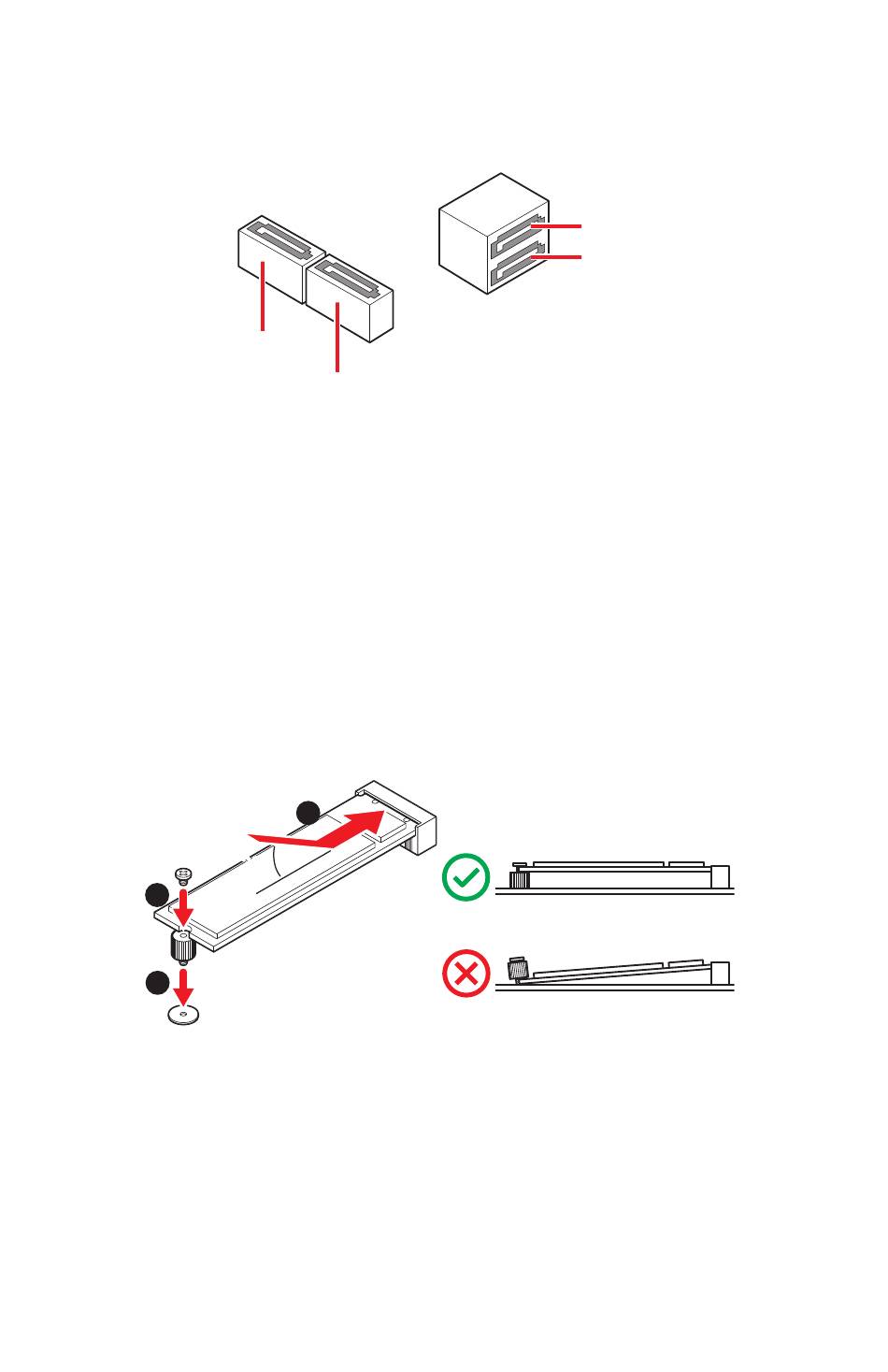

Установите M.2 твердотельный накопитель (SSD) в разъем M.2, как показано на
рисунке ниже.
3
1
12
Компоненты материнской платы
SATA2
SATA1
2
30º 30º
SATA4
SATA3
