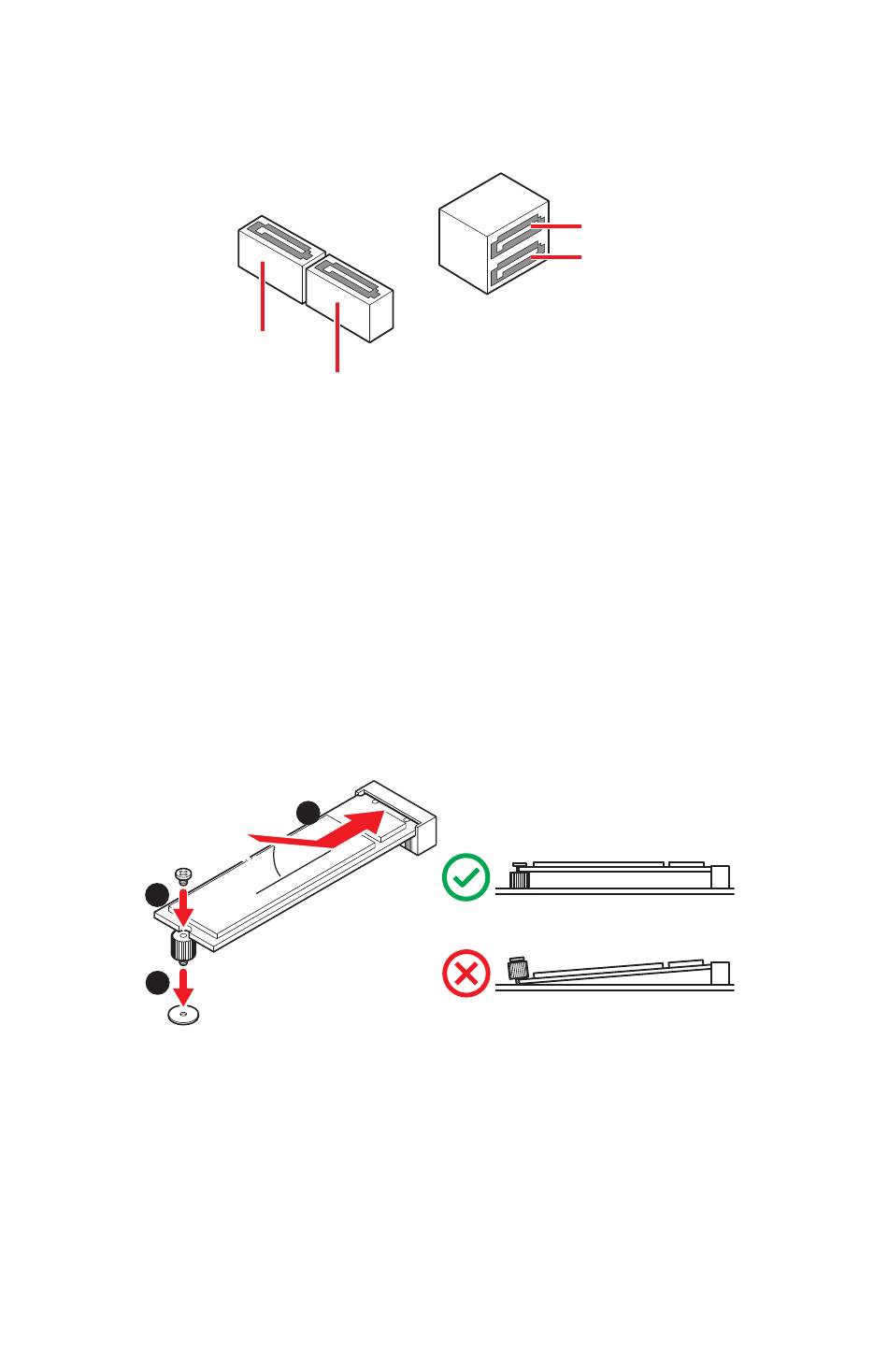

SATA1~4: SATA 6Gb/sコネクター
これらのコネクターはSATA 6Gb/sインターフェースポートです 。 一つのコネクターにつき 、
一つのSATAデバイスを接続できます 。
⚠
注意
SATAケーブルは90度以下の角度に折り曲げないでください 。 データ損失を起こす恐れ
∙
があります 。
SATAケーブルは両端に同一のプラグを備えています 。 然し 、 スペースの確保のためにマ
∙
ザーボードにはストレートタイプのコネクタを接続されることをお薦めします 。
M2_1: M.2スロット(Key M)
下図のようにM.2ソリ ッ ドステートドライブ (SSD)をM.2スロッ トに取り付けます。
3
1
12
コンポーネントの概要
SATA2
SATA1
2
30º 30º
SATA4
SATA3
