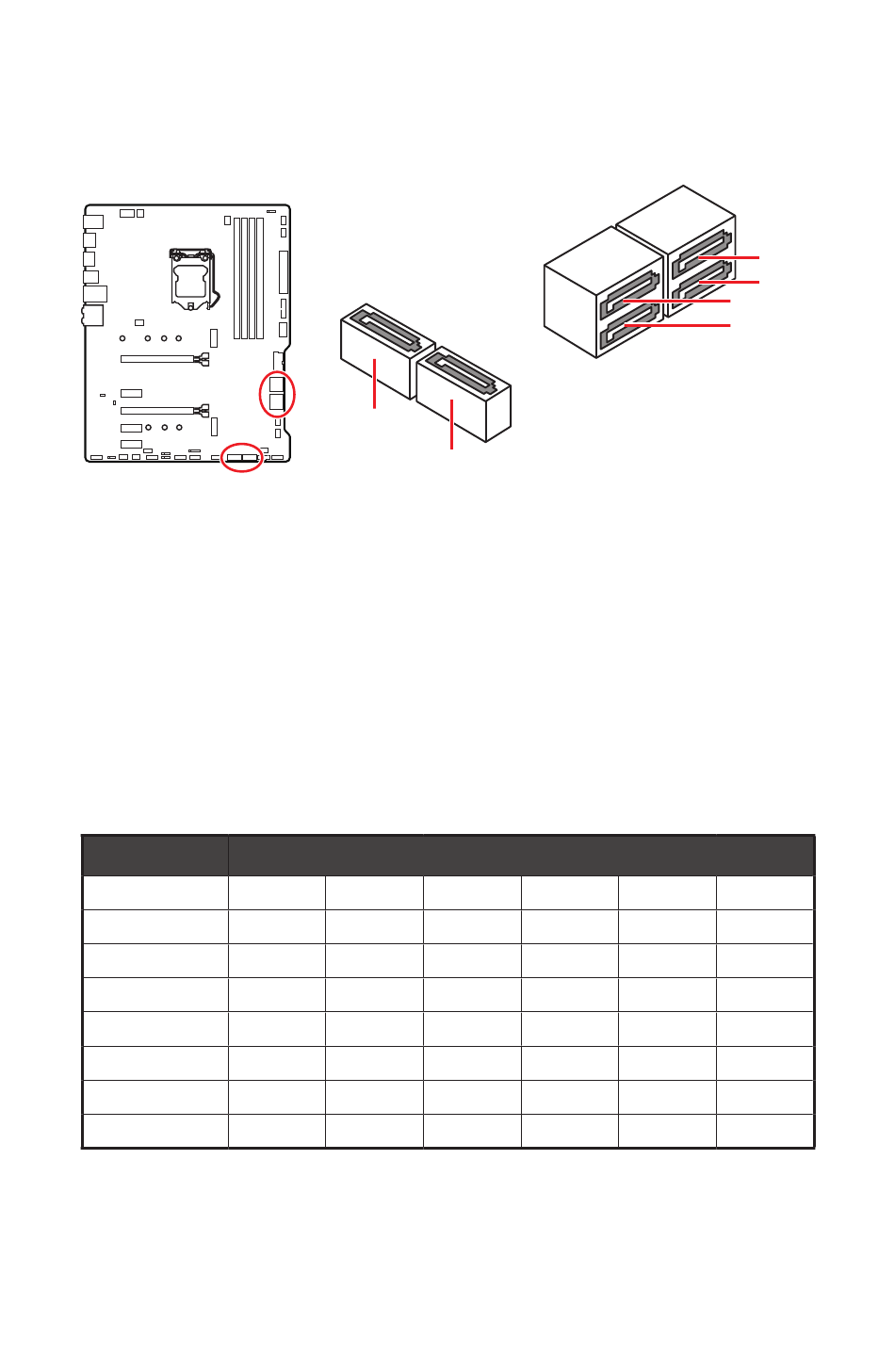

SATA1~6 : Connecteurs SATA 6Gb/s

Ces connecteurs utilisent une interface SATA 6Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
⚠
Important
∙ Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
∙ Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.
Le connecteur SATA2 est indisponible lorsqu'un SSD SATA M.2 est installé dans le
∙
slot M2_1.
Les connecteurs SATA5 et SATA6 sont indisponibles lorsqu'un SSD M.2 est installé
∙
dans le slot M2_2.
Table de combinaison M.2 et SATA
Slot
M2_1
M2_2
SATA1
SATA2
SATA3
SATA4
SATA5
SATA6
(SATA : SSD M.2 SATA, PCIe : SSD M.2 PCIe, ✓ : disponible, ─ : indisponibe)
SATA5
SATA6
Connecteurs SATA disponibles
PCIe SATA
PCIe PCIe
✓ ✓
✓ ─
✓ ✓
✓ ✓
─ ─
─ ─
PCIe SATA
SATA SATA
✓ ✓
✓ ─
✓ ✓
✓ ✓
─ ─
─ ─
Vue d'ensemble des composants
SATA2
SATA1
SATA4
SATA3
PCIe SATA
─ ─
✓ ✓
✓ ─
✓ ✓
✓ ✓
✓ ✓
✓ ✓
