Kalibrieren
22
7.1

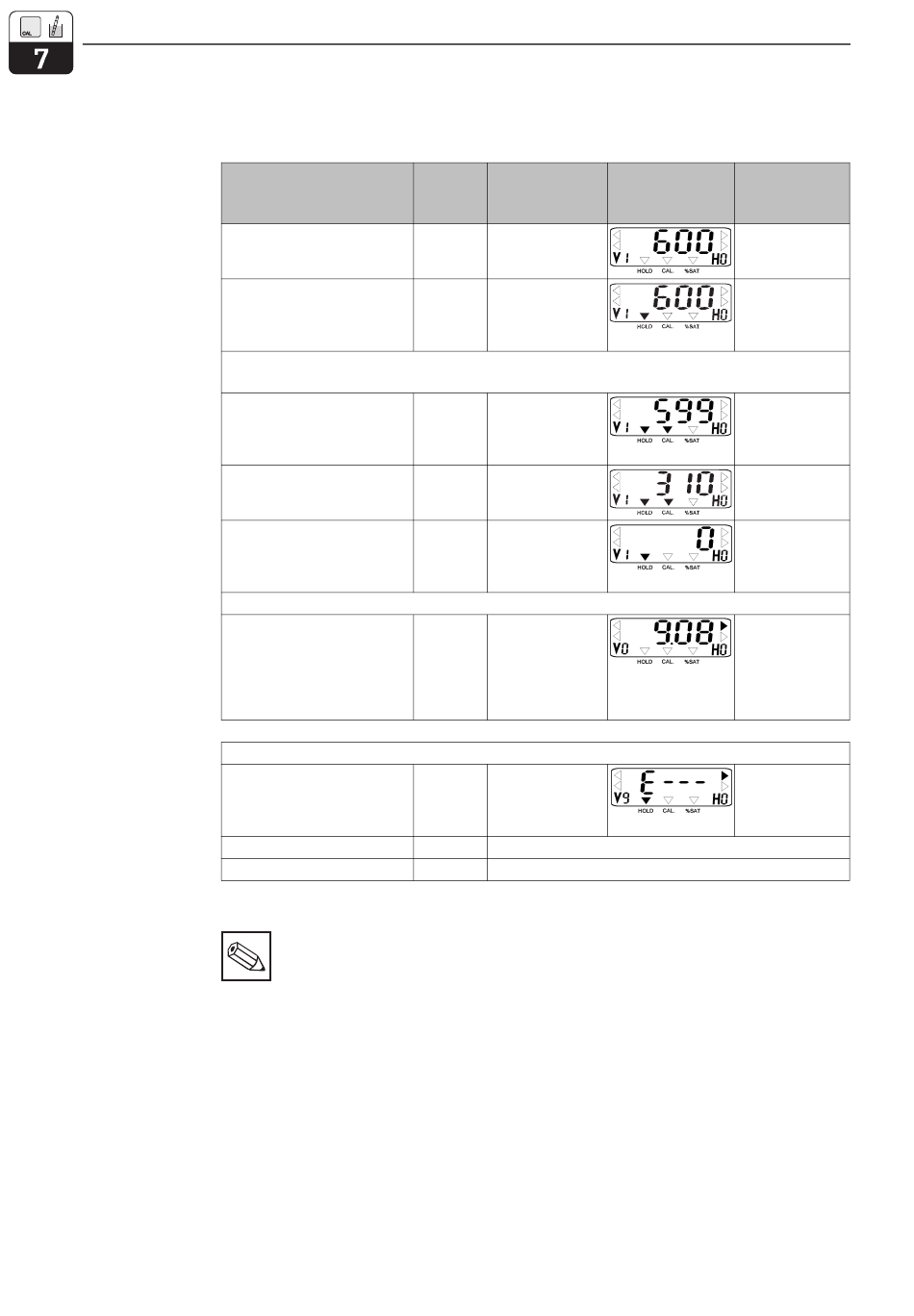

Kalibrierablauf

Matrixfeld V1 / H0 (Code 1111)
Funktion
Kalibrierfunktionsanwahl
Einschalten HOLD
Sensor aus Medium entnehmen und zur Kalibrierung vorbereiten
Kalibrierstart
Möglichkeit zur Abfrage
der Sensorsteilheit
Ende Kalibrieren
Wenn Alarm-LED nicht blinkt: Kalibrierung in Ordnung. Sensor ins Medium zurücksetzen.
Wiederaufnahme
des Meßbetriebs
Wenn Alarm-LED blinkt: Prüfung auf Kalibrierfehler.
Überprüfung auf
Kalibrierfehler
Kalibrierfunktionsanwahl
Neustart Kalibrieren
Hinweis:
Sensorsignal und Sauerstoff-
kalibrierwert überprüfen
• Zur Kontrolle kann diese Anzeige
immer nach Start des Kalibrier-
vorganges aufgerufen werden.
Das aktuelle Sensorsignal wird
nach Drücken der ,,→"-Taste für
jeweils 3 Sekunden angezeigt.
Als Kalibrierwert akzeptiert das
Gerät Sensorsignalwerte von
178 bis 390. Dies sind unbewertete
Sensorsignalwerte, keine absoluten
Sauerstoffwerte.
Bei davon abweichenden Werten
erfolgt Fehlermeldung 100.
Matrix- Anzeige
feld bzw.
Befehl
V1 / H0 Kalibrierzeitzähler
Startwert (in s)
→
Statuspfeil
HOLD
zusätzlich aktiv
(gemäß Betriebsanleitung des Sensors).
E Zeit (in s) bis
Kalibrierende
Statuspfeil CAL
zusätzlich aktiv
→
Relativer
Sensorsignalwert
Zählerstand 0
Statuspfeil CAL
ist abgeschaltet
V und H O -Meßwert
2
gleich- Statuspfeil HOLD:
zeitig Abschaltung
nach 3 min
(nur bei ,,HOLD
beim Kalibrieren")
V9 / H0 Diagnose-Code
V1 / H0
E
• Die Stabilität des Sensorsignals wird auf
Werte ≤ ±1 % Schwankungsbreite (vom
aktuellen Meßwert) pro Minute überprüft.
Bei größeren Werten erfolgt Fehlermeldung 101.
Fehlermeldungen können über Matrixfeld
V9 / H0 (Diagnose-Code) abgerufen und in
der Fehlerliste (siehe Kapitel 10.3) nachge-
lesen werden.
• Der angezeigte Luftsauerstoffsättigungswert
nach beendeter Kalibrierung variiert in
Abhängigkeit von Temperatur und aktuellem
Luftdruck.
• Im Meßbereich % SAT wird nach beendeter
Kalibrierung an Luft ein Sättigungsindex von
102 % angezeigt.
(Dies entspricht dem zugehörigen Sättigungs-
wert × 1,02 in mg/l.
1,02 = mittlerer Luft-/Wasser-Korrekturfaktor).
mycom COM 121 / 151
Geräteanzeige Bemerkung
Nur möglich bei
,,HOLD beim
Kalibrieren"
(V1 / H9 = ,,1")
Kalibrierzeit-
zähler zählt im
Sekundentakt
bis 0.
Ab 70 s bis 0 s:
zulässiger Be-
reich 178...390
Wenn Alarm-LED
blinkt, Prüfung
auf Kalibrier-
fehler vornehmen
Fortsetzung
Meßbetrieb
Wenn E100
oder E101:
Sensorwartung
vornehmen
Ablauf siehe oben
Ablauf siehe oben
