Endress+Hauser mycom COM 121 Betriebsanleitung Seite 23

mycom COM 121
mycom COM 151

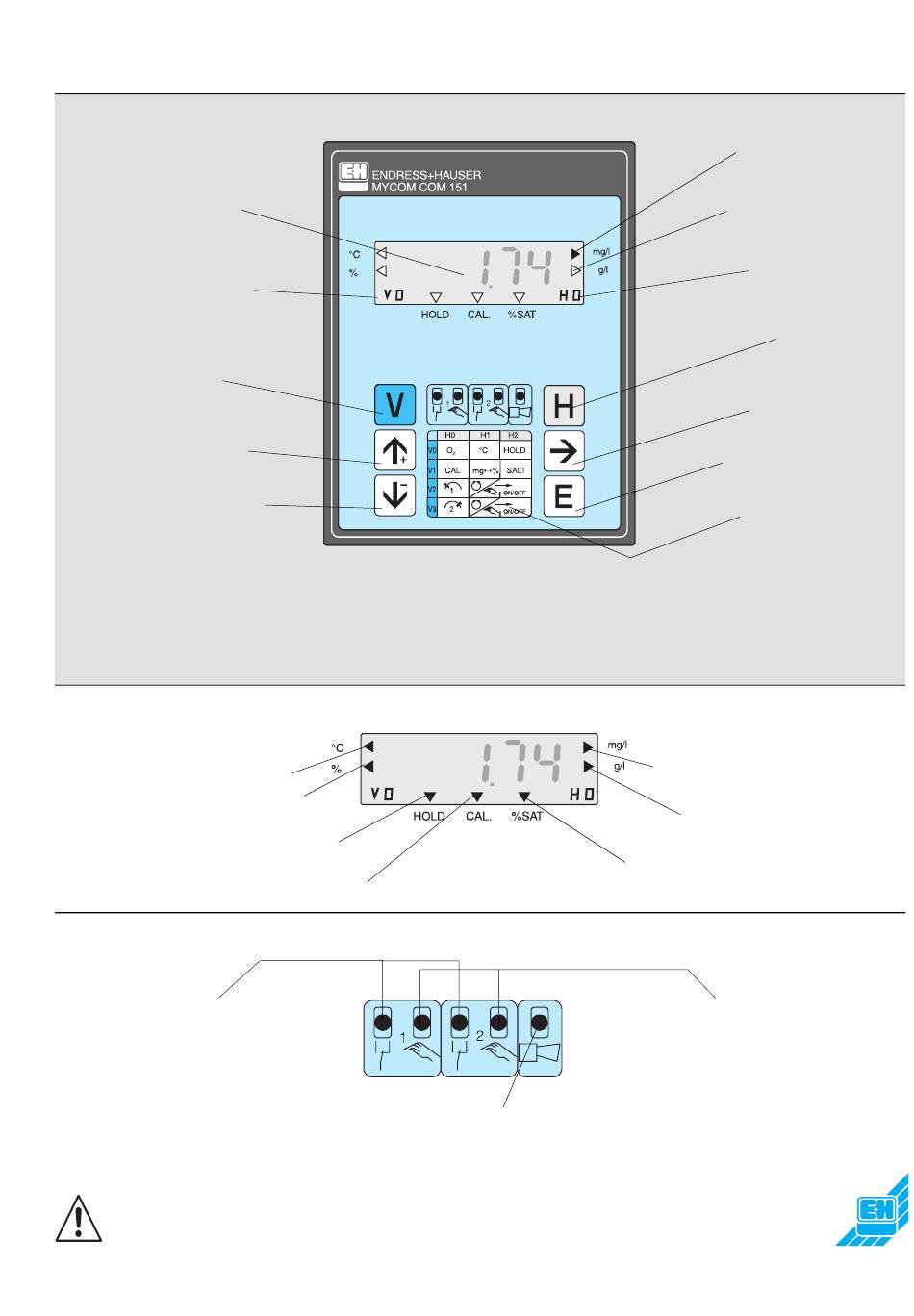

Die Gerätefront
Werte-Anzeige
(änderbare
Werte blinken)
Anzeige
Matrixposition
vertikal
Anwahl
Matrixfeld
vertikal
Wert erhöhen
Wert vermindern
Entriegeln
Bedienen:
Inbetriebnahme
und Service:
Die Statusanzeigen
Anzeigewert °C
Anzeigewert %
HOLD-Zustand aktiv
Kalibrierfunktion aktiv
Die LED-Anzeigen
LED Schaltkontakt
grün inaktiv
rot aktiv
aus nicht vorhanden
Warnung!
Bitte lesen Sie vor Inbetriebnahme die Betriebsanleitung
Kurzanleitung Bedienung / Konfiguration
Verriegeln
1111 jede andere
vierstellige Zahl
2222
LED
rot (blinkt)
aus
Beilage zur Betriebsanleitung BA 106C/07/de
µ
Kurzbedienung
Zum Feld Ent-/Verriegeln
Messen:
aus Messen:
Tasten V + H
Taste E
gleichzeitig
µ
Anzeigewert % Sättigung O
LED Schaltkontakt
rot
aus
Störmeldekontakt
Störung
Normal
Statuspfeil aktiv
Statuspfeil passiv
(nicht sichtbar)
Anzeige
Matrixposition
horizontal
Anwahl
Matrixfeld
horizontal
Stellenanwahl
Wert übernehmen
bzw. bestätigen
Ausschnitt der
Bedienmatrix
Anzeigewert mg/l O
2
Anzeigewert
µg/l O
2
2
Automatik
Hand
