Installation

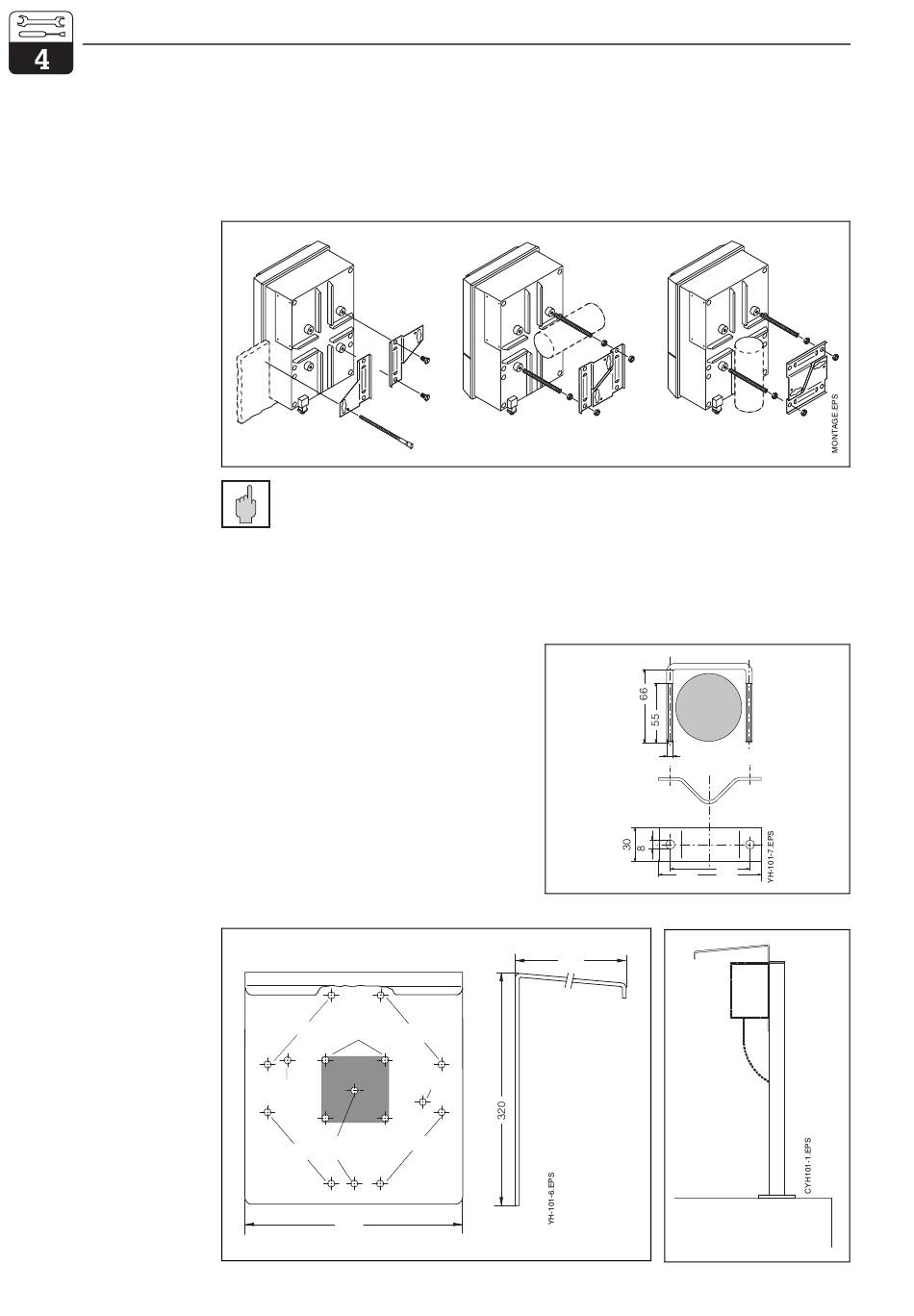

Bild 4.6:
Schalttafel-Einbau und
Mastmontage
Mycom COM 151
Bild 4.7:
Rundmastbefestigung
(rechts)
für Wetterschutzdach
CYY 101, wenn nicht an
Armaturenhalterung
CYH 101 montiert wird
Bild 4.8:
Wetterschutzdach CYY 101
(links)
mit Abmessungen und
Montagepositionen zu
➀
Montage an Standsäule CYH 101
mit 2 Schrauben M8
➁
Montage an Vertikal- oder
Horizontalrohr mit 2 Rundmast-
befestigungen
➂
Montage des pH-Meßumformers
Mycom COM 151
➃
Wandmontage
Bild 4.9
Wetterschutzdach CYY 101
(rechts)
mit Mycom COM 151
an Standsäule montiert
10
Mastmontage COM 151
Die Montage des Feldgehäuses Mycom
COM 151 an vertikalen oder horizontalen
Rohren mit max. Rohrdurchmesser 70 mm
erfolgt mittels der mitgelieferten Teile des
Gehäusebefestigungssatzes.
Achtung:
Montage im Freien
Vermeiden Sie lang andauernde
direkte Sonneneinstrahlung auf die
Gerätefront.
4.4
Montage-Zubehör
Wetterschutzdach CYY 101
Das Wetterschutzdach CYY 101 kann mittels
zwei Gewindeschrauben (M8) direkt an die
Standsäule der Armaturenhalterung CYH 101
montiert werden (siehe Bild 4.8, Montage-
position ➀).
Zur Befestigung des Wetterschutzdaches
an beliebigen senkrechten oder waagrechten
Rohren und Standsäulen (max. Querschnitt
60 mm) sind zusätzlich 2 Stück Rundmast-
befestigungen (siehe Bild 4.7) erforderlich.
Bestell-Nr. 50062121.
➁
➂
➃
➁
➀
300
Die Teile des Gehäusebefestigungssatzes
sind gemäß Bild 4.6 an der Geräterückseite
zu montieren.
Weiteres Zubehör für Mycom COM 151
siehe Kapitel 11.4.
270
➁
➃
➁
mycom COM 121 / 151
Verwenden Sie in diesen Fällen das
Wetterschutzdach CYY 101.
M6
70
90
