Dieses Beispiel zeigt, dass der Speicher mit mehr als acht Aufzeichnungen belegt wurde, da die
Speicherplätze 6, 7 und 8 belegt sind. Somit ist die Nr. 6 der älteste Störschrieb und die Nr. 4 die
aktuellste Aufzeichnung.

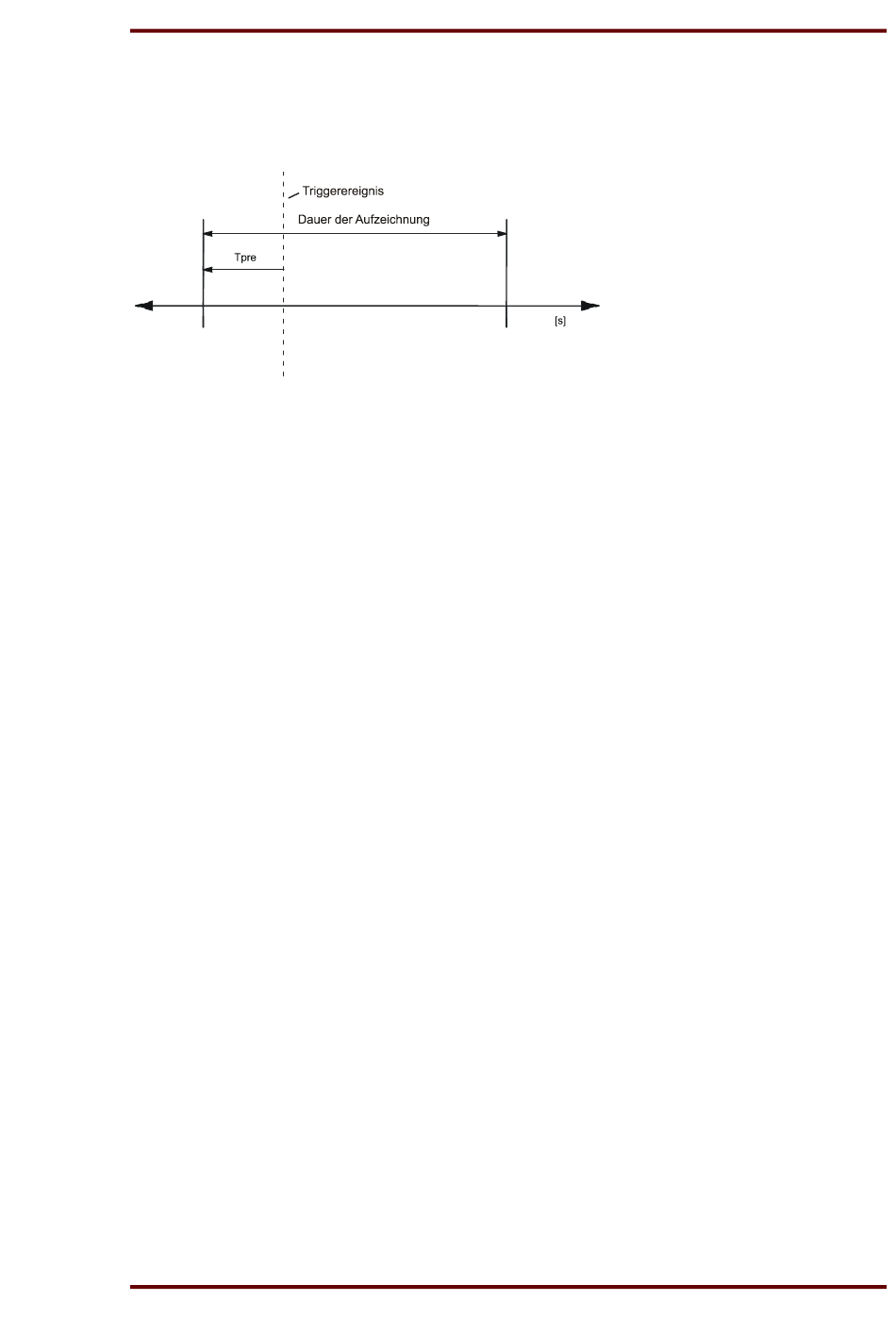

Abbildung 3.3: Prinzipieller Aufbau des Störschreibers
Jedes Speichersegment hat eine vorgegebene Speicherzeit, bei der eine Zeit vor dem Triggere-
reignis bestimmt werden kann.
Über die RS485 Schnittstelle können die Daten mit einem PC (HTL/PL-Soft4) ausgelesen und
verarbeitet werden. Die Daten werden graphisch aufbereitet und dargestellt. Zusätzlich werden
Binärspuren mitgeschrieben z.B. Anregung und Auslösung.
