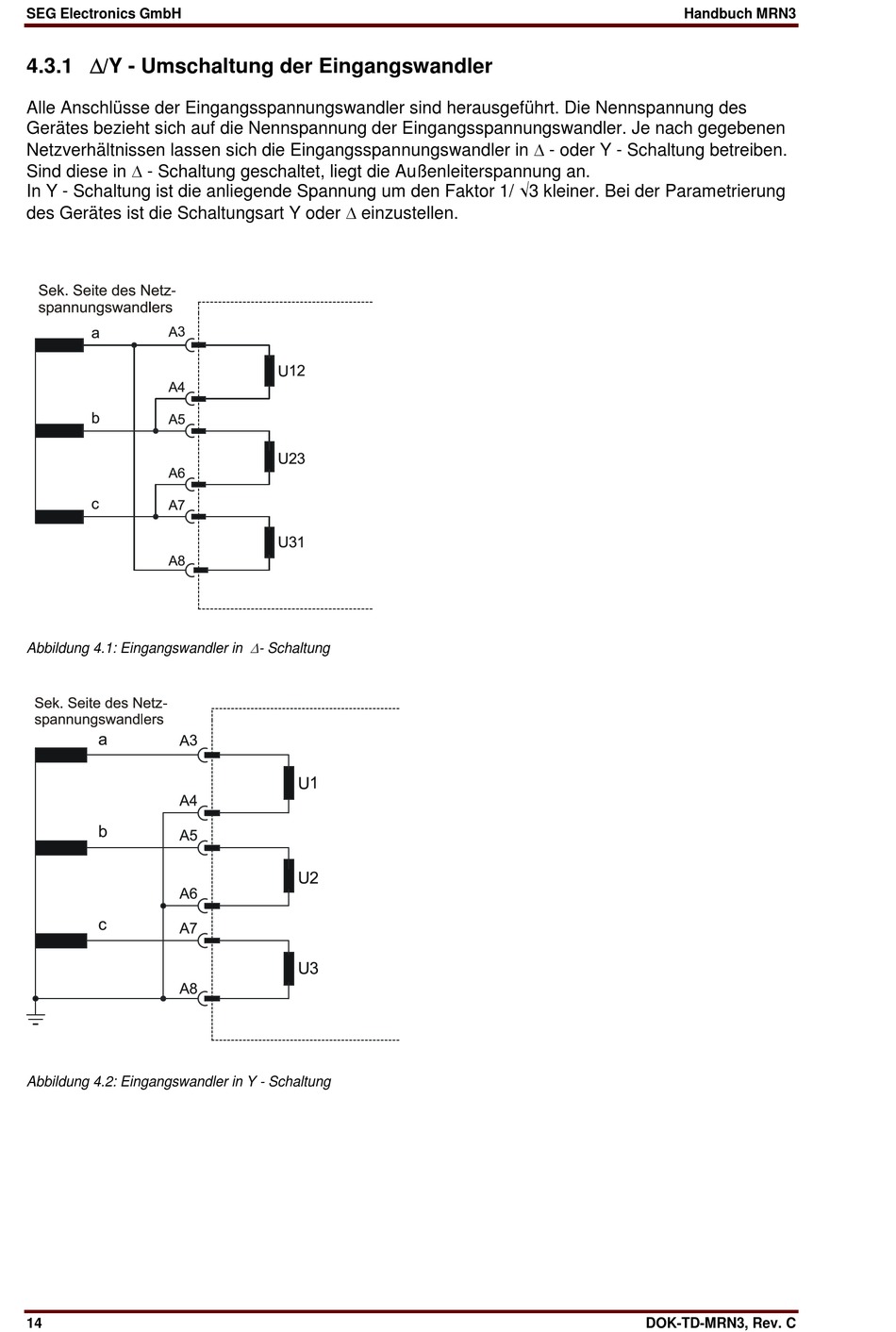

4.3.1 /Y - Umschaltung der Eingangswandler
Alle Anschlüsse der Eingangsspannungswandler sind herausgeführt. Die Nennspannung des
Gerätes bezieht sich auf die Nennspannung der Eingangsspannungswandler. Je nach gegebenen
Netzverhältnissen lassen sich die Eingangsspannungswandler in  - oder Y - Schaltung betreiben.
Sind diese in  - Schaltung geschaltet, liegt die Außenleiterspannung an.
In Y - Schaltung ist die anliegende Spannung um den Faktor 1/ √3 kleiner. Bei der Parametrierung
des Gerätes ist die Schaltungsart Y oder  einzustellen.

Abbildung 4.1: Eingangswandler in - Schaltung
Abbildung 4.2: Eingangswandler in Y - Schaltung
