3. Aufbau
3.1
Anschlüsse

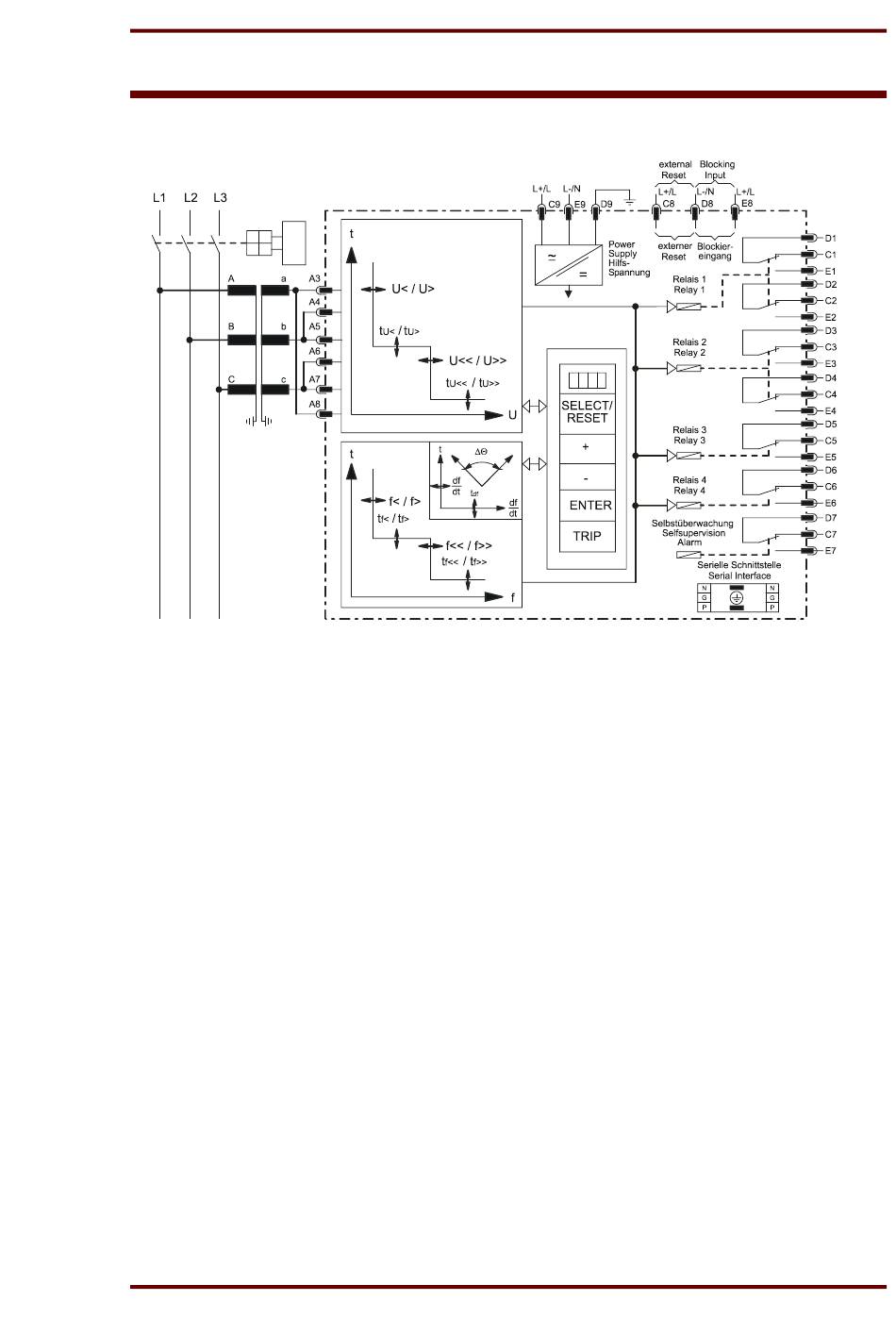

Abbildung 3.1: Anschlussbild MRN3-1 und MRN3-2
3.1.1 Analogeingänge
Die analogen Eingangsspannungen werden über die Eingangswandler des Gerätes galvanisch
entkoppelt, analog gefiltert und dann dem Ana-log/Digitalumsetzer zugeführt. Die Messkreise
können in Stern- oder Dreieckschaltung angeschlossen werden
(Siehe Kapitel 4.3.1).
3.1.2 Blockiereingang
Die Blockadefunktion ist frei parametrierbar. Durch Anlegen der Hilfsspannung an D8/E8 werden
die Funktionen des Gerätes aktiviert, die zuvor parametriert wurden (siehe Kapitel 4.8 und 5.7.1).
3.1.3 Externer Reseteingang
Siehe Kapitel 5.9.1
