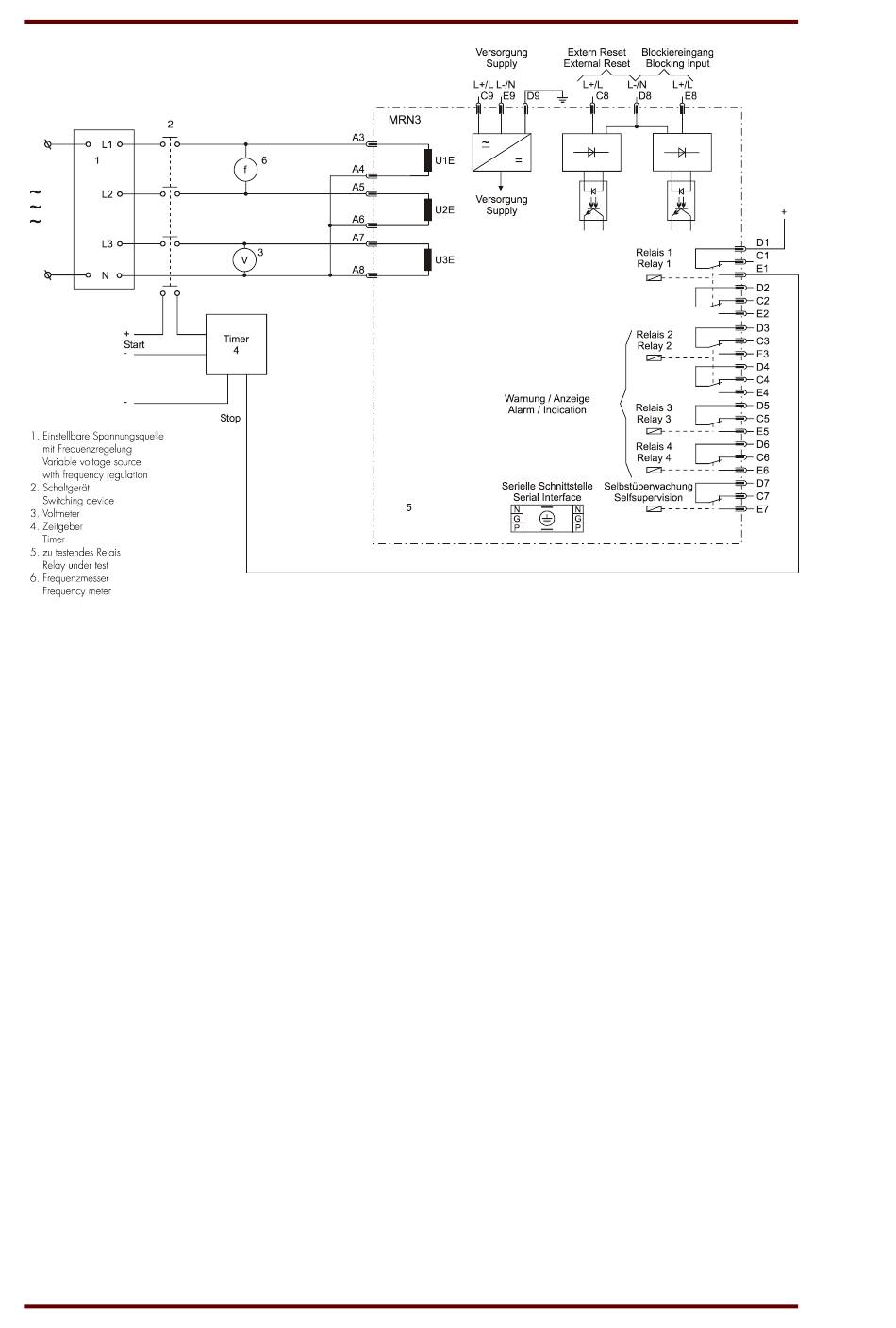

Abbildung 6.2: Testschaltung zum Prüfen der Vektorsprungfunktion
6.5.7 Überprüfen des externen Blockade und des Reseteinganges
Der externe Blockadeeingang blockiert die vom Anwender parametrierten Schutzfunktionen.
Zu Testbeginn wird die Hilfsspannung an die Klemmen D8/E8 des Gerätes gelegt. Anschließend ist
eine Prüfspannung anzulegen, die normalerweise eine Auslösung einer zu testenden Funktionen
zur Folge hätte. Es darf weder ein Alarm noch eine Auslösung stattfinden.
Anschließend ist die Hilfsspannung wieder vom Blockadeeingang zu entfernen. Durch erneutes
Anlegen der Prüfspannung in gleicher Höhe bringt man das Relais zum Auslösen; auf dem Display
erscheint die Meldung „TRIP". Danach sind die Prüfspannungen wieder zu entfernen. Durch Auf-
schalten der Hilfsspannung auf den Reseteingang (C8/D8) erlischt die LED-Anzeige und das
Display wird zurückgesetzt.
