6.4
Sekundärtest
6.4.1
Benötigte Geräte
Spannungs- und Frequenzmesser Kl. 1 oder besser,
Hilfsspannungsquelle passend zur Geräte-Nennhilfsspannung,
3-phasige Wechselspannungsquelle mit einstell-barer Frequenz (Spannung: einstellbar
von 0 bis 2 x UN; Frequenz: einstellbar von 40 - 70 Hz),
Timer zur Messung der Auslösezeit (Genauigkeit 10 ms),Schaltgerät und Messleitungen.
6.5
Testschaltung
Zum Testen der MRN3-Relais ist eine dreiphasige Spannungsquelle mit einstellbarer Frequenz
erforderlich. Abb. 6.1 zeigt ein einfaches Beispiel einer dreiphasigen Testschaltung wobei die
Spannungen in Sternschaltung an das Relais angeschlossen werden.

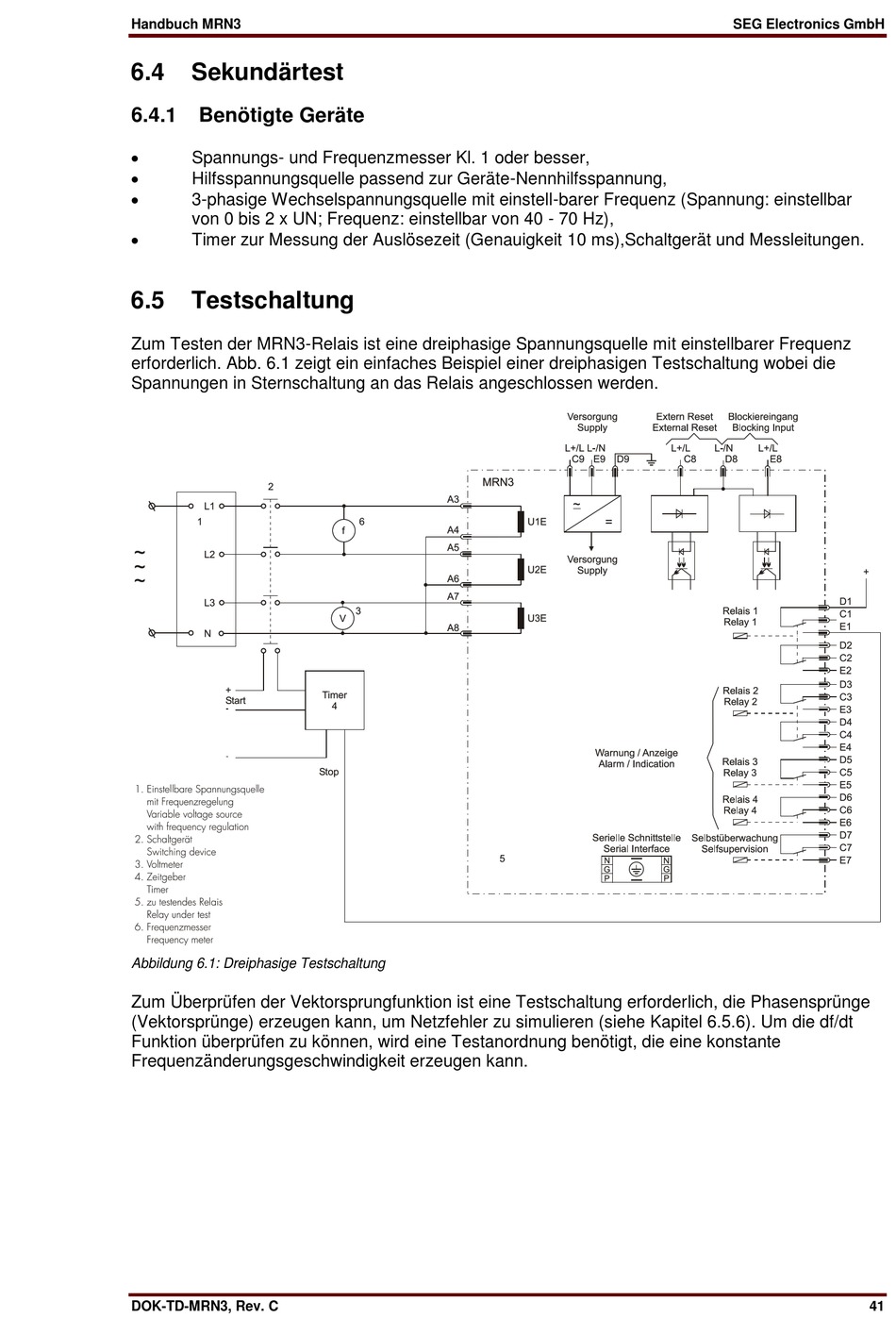

Abbildung 6.1: Dreiphasige Testschaltung
Zum Überprüfen der Vektorsprungfunktion ist eine Testschaltung erforderlich, die Phasensprünge
(Vektorsprünge) erzeugen kann, um Netzfehler zu simulieren (siehe Kapitel 6.5.6). Um die df/dt
Funktion überprüfen zu können, wird eine Testanordnung benötigt, die eine konstante
Frequenzänderungsgeschwindigkeit erzeugen kann.
