5.5 Die Griffe an der Abdeckung des Explosionsschutzgehäuses montieren
5.6

Montieren

8017022/14Q6/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
GEFAHR
Entzündungs- oder Explosionsgefahr
Die 3/4"-NPT-Öffnung auf Beschädigungen des Gewindes prüfen.
b
Das Gerät nicht verwenden, wenn das Gewinde der 3/4"-NPT-Öffnung beschädigt
b
ist.
Vorgehensweise
1. Die Leitung durch die Leitungsverschraubung führen.
2. Die Leitungsverschraubung in die 3/4"-NPT-Öffnung des Explosionsschutzgehäu‐
ses schrauben.
3. Die Manschette der Leitungsverschraubung so anziehen, dass die Leitung sicher
befestigt ist.
Vorgehensweise
1. Die beiden Griffe mithilfe der mitgelieferten M6-Schrauben an der Abdeckung des
Explosionsschutzgehäuses befestigen.
2. Die Schrauben mit einem Drehmoment von 4,5 bis 5 Nm anziehen.

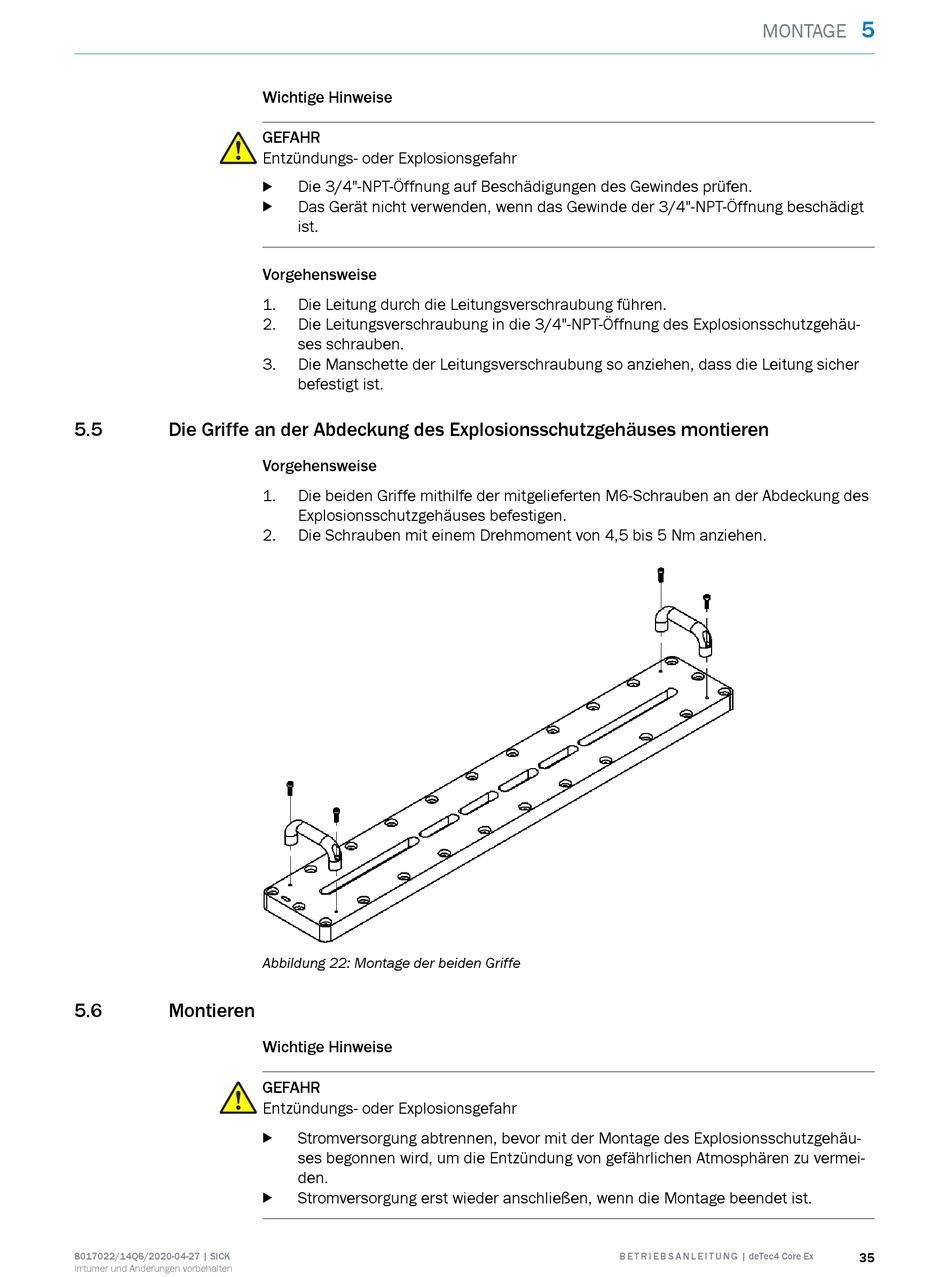

Abbildung 22: Montage der beiden Griffe
Wichtige Hinweise
GEFAHR
Entzündungs- oder Explosionsgefahr
Stromversorgung abtrennen, bevor mit der Montage des Explosionsschutzgehäu‐
b
ses begonnen wird, um die Entzündung von gefährlichen Atmosphären zu vermei‐
den.
Stromversorgung erst wieder anschließen, wenn die Montage beendet ist.
b
MONTAGE
