12
TECHNISCHE DATEN
12.5

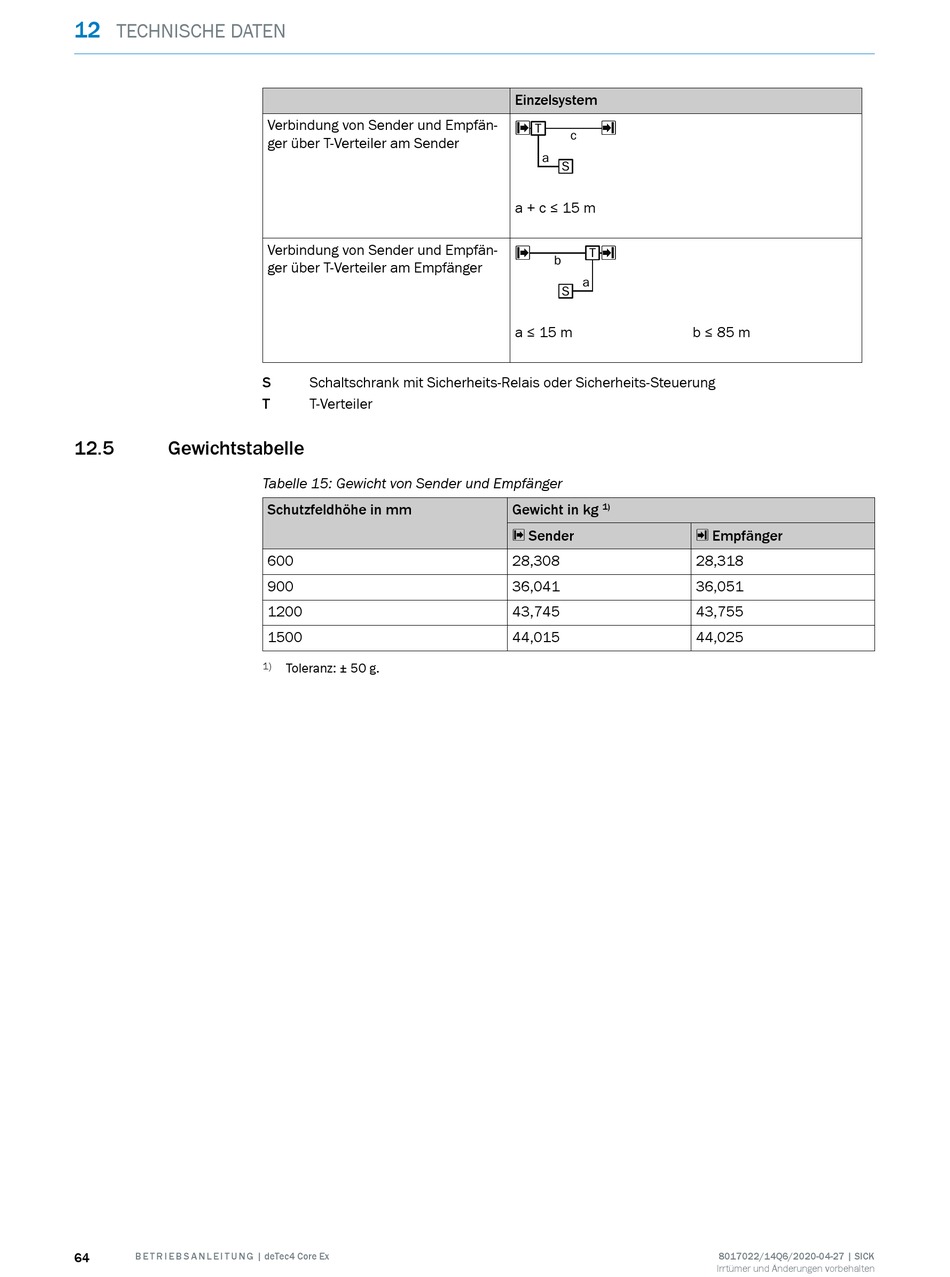

Gewichtstabelle

64 B E T R I E B S A N L E I T U N G | deTec4 Core Ex
Verbindung von Sender und Empfän‐
ger über T-Verteiler am Sender
Verbindung von Sender und Empfän‐
ger über T-Verteiler am Empfänger
S Schaltschrank mit Sicherheits-Relais oder Sicherheits-Steuerung
T T-Verteiler
Tabelle 15: Gewicht von Sender und Empfänger
Schutzfeldhöhe in mm
600
900
1200
1500
1) Toleranz: ± 50 g.
Einzelsystem
s s r r
T
c
a
S
a + c ≤ 15 m
s s r r
T
b
a
S
a ≤ 15 m
Gewicht in kg 1)
s Sender
28,308
36,041
43,745
44,015
b ≤ 85 m
r Empfänger
28,318
36,051
43,755
44,025
