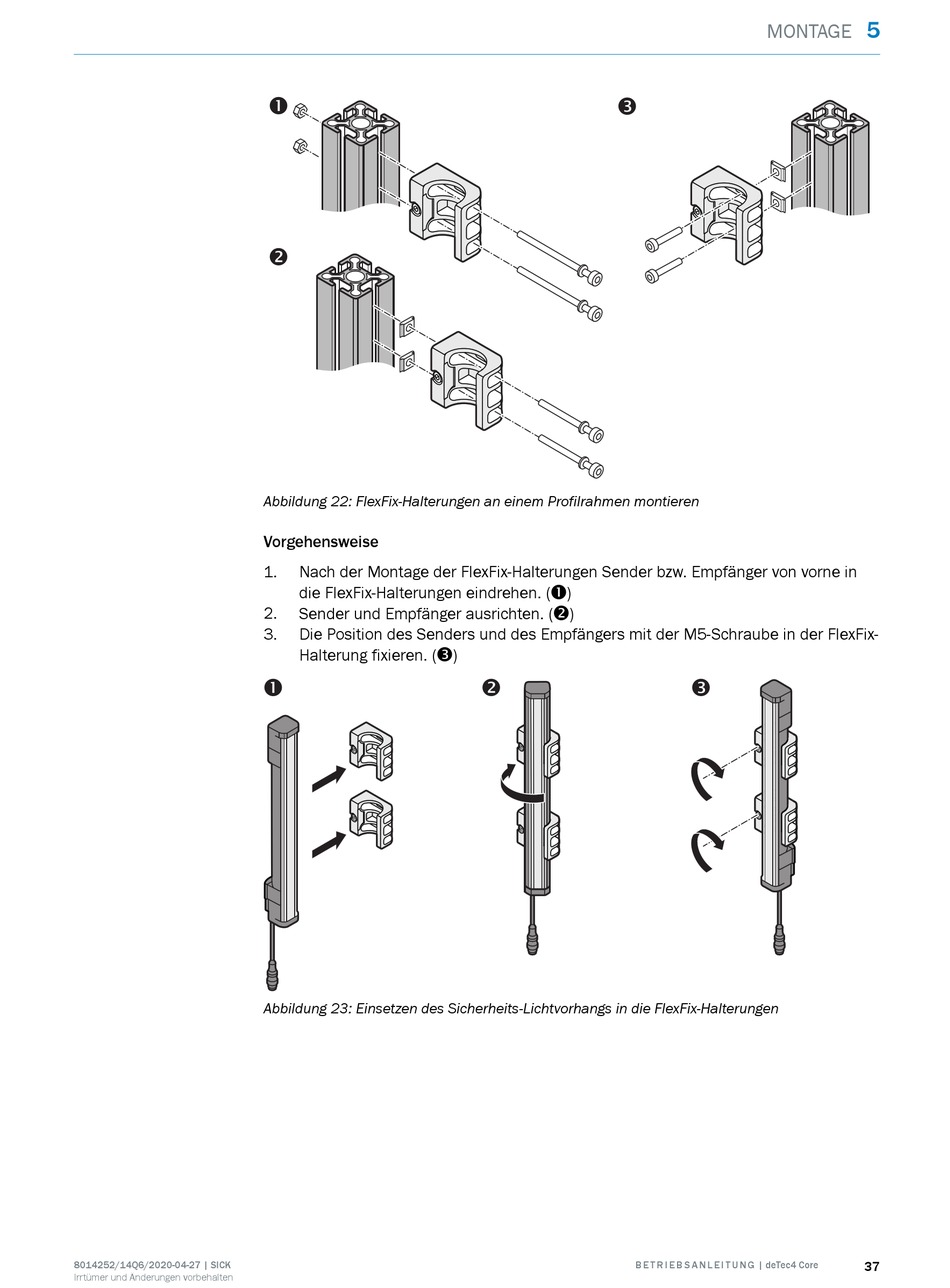

Abbildung 22: FlexFix-Halterungen an einem Profilrahmen montieren
Vorgehensweise
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorne in
die FlexFix-Halterungen eindrehen. (!)
2.
Sender und Empfänger ausrichten. (")
3. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren. (§)
!
Abbildung 23: Einsetzen des Sicherheits-Lichtvorhangs in die FlexFix-Halterungen
§
"
