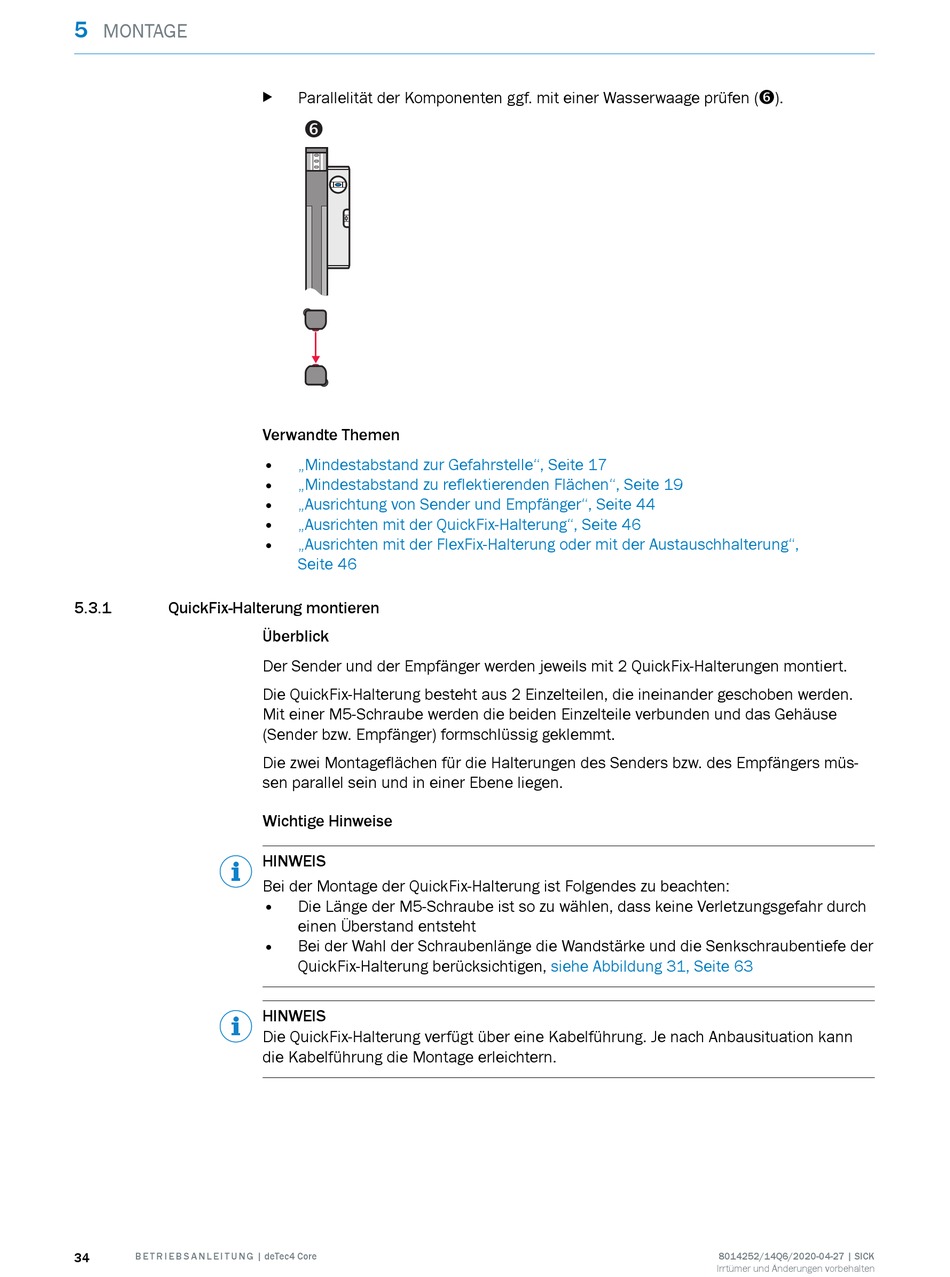

QuickFix-Halterung montieren

34 B E T R I E B S A N L E I T U N G | deTec4 Core
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen (&).
b
&
Verwandte Themen
• „Mindestabstand zur Gefahrstelle", Seite 17
• „Mindestabstand zu reflektierenden Flächen", Seite 19
• „Ausrichtung von Sender und Empfänger", Seite 44
• „Ausrichten mit der QuickFix-Halterung", Seite 46
•
„Ausrichten mit der FlexFix-Halterung oder mit der Austauschhalterung",
Seite 46
Überblick
Der Sender und der Empfänger werden jeweils mit 2 QuickFix-Halterungen montiert.
Die QuickFix-Halterung besteht aus 2 Einzelteilen, die ineinander geschoben werden.
Mit einer M5-Schraube werden die beiden Einzelteile verbunden und das Gehäuse
(Sender bzw. Empfänger) formschlüssig geklemmt.
Die zwei Montageflächen für die Halterungen des Senders bzw. des Empfängers müs‐
sen parallel sein und in einer Ebene liegen.
Wichtige Hinweise
HINWEIS
Bei der Montage der QuickFix-Halterung ist Folgendes zu beachten:
• Die Länge der M5-Schraube ist so zu wählen, dass keine Verletzungsgefahr durch
einen Überstand entsteht
• Bei der Wahl der Schraubenlänge die Wandstärke und die Senkschraubentiefe der
QuickFix-Halterung berücksichtigen,
HINWEIS
Die QuickFix-Halterung verfügt über eine Kabelführung. Je nach Anbausituation kann
die Kabelführung die Montage erleichtern.
siehe Abbildung 31, Seite 63
