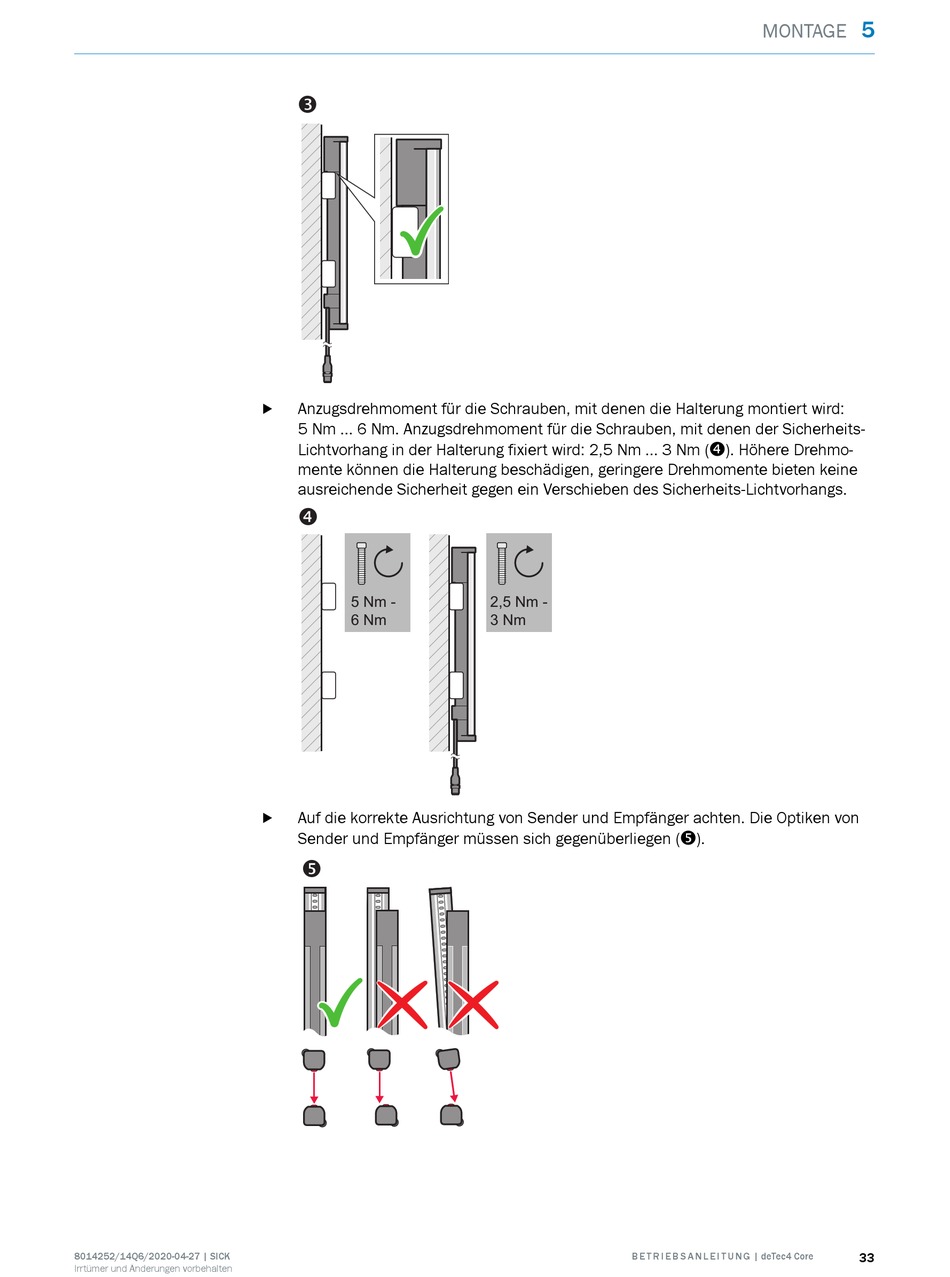

Anzugsdrehmoment für die Schrauben, mit denen die Halterung montiert wird:
b
5 Nm ... 6 Nm. Anzugsdrehmoment für die Schrauben, mit denen der Sicherheits-
Lichtvorhang in der Halterung fixiert wird: 2,5 Nm ... 3 Nm ($). Höhere Drehmo‐
mente können die Halterung beschädigen, geringere Drehmomente bieten keine
ausreichende Sicherheit gegen ein Verschieben des Sicherheits-Lichtvorhangs.
$
5 Nm -
6 Nm
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüberliegen (%).
%
2,5 Nm -
3 Nm
