Einsatz Als Zeitrelais - Baumer Ne210 Betriebsanleitung

Betriebsart 1: Anzugsverzögerung
Rückstellung
Start, A
Stopp, B
Vorwahl
Null
Ausgang
Betriebsart 2: Haltezeit ohne Abbruch
Rückstellung
Start, A
Stop, B
Vorwahl
Null
Ausgang
Downloaded from www.Manualslib.com
5.5

Einsatz als Zeitrelais

Funktion Der Einsatz des Zählers als Zeitrelais wird in der Programmierzeile 3
eingestellt. Die vier Zeitbereiche des Zeitrelais werden in der
Programmierzeile 9 ausgewählt. Die vier Betriebsarten werden in
der Programmierzeile 10 ausgewählt. Der interne Zählablauf erfolgt
in allen Betriebsarten addierend. Der interne Zählablauf ist unab--
hängig von der Stellung der DIP-Schalter.
Starteingang Spur A beim Zeitzähler
Stoppeingang Spur B beim Zeitzähler
Die programmierten Werte der Programmierzeilen 1, 2 und 8 bleiben
unwirksam.

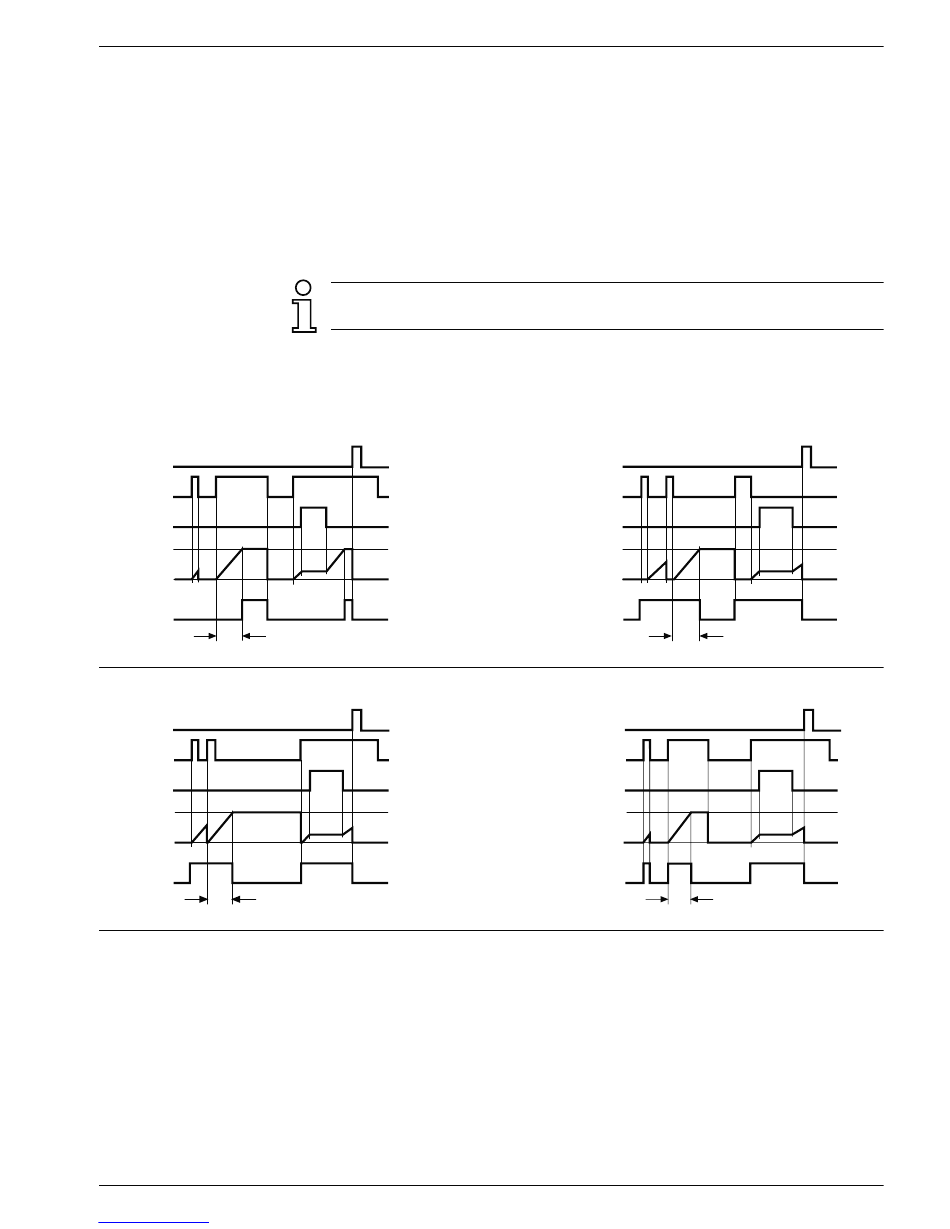

Die nachstehenden Diagramme zeigen das Ausgangsverhalten in Ab-
hängigkeit von dem Signaleingang.
Tv
Th
Alle Diagramme beginnen mit dem Einschalten des Zählers. Das
Rückstellsignal setzt einen begonnenen Zeitrelais-Zyklus komplett
zurück.
manuals search engine
Betriebsart 3: Abfallverzögerung
Rückstellung
Start, A
Stopp, B
Vorwahl
Null
Ausgang
Betriebsart 4: Haltezeit mit Abbruch
Rückstellung
Start, A
Stopp, B
Vorwahl
Null
Ausgang
www.baumer.com
NE210
Tv
Th
19
