10 Technische Daten
Lemo­Stecker

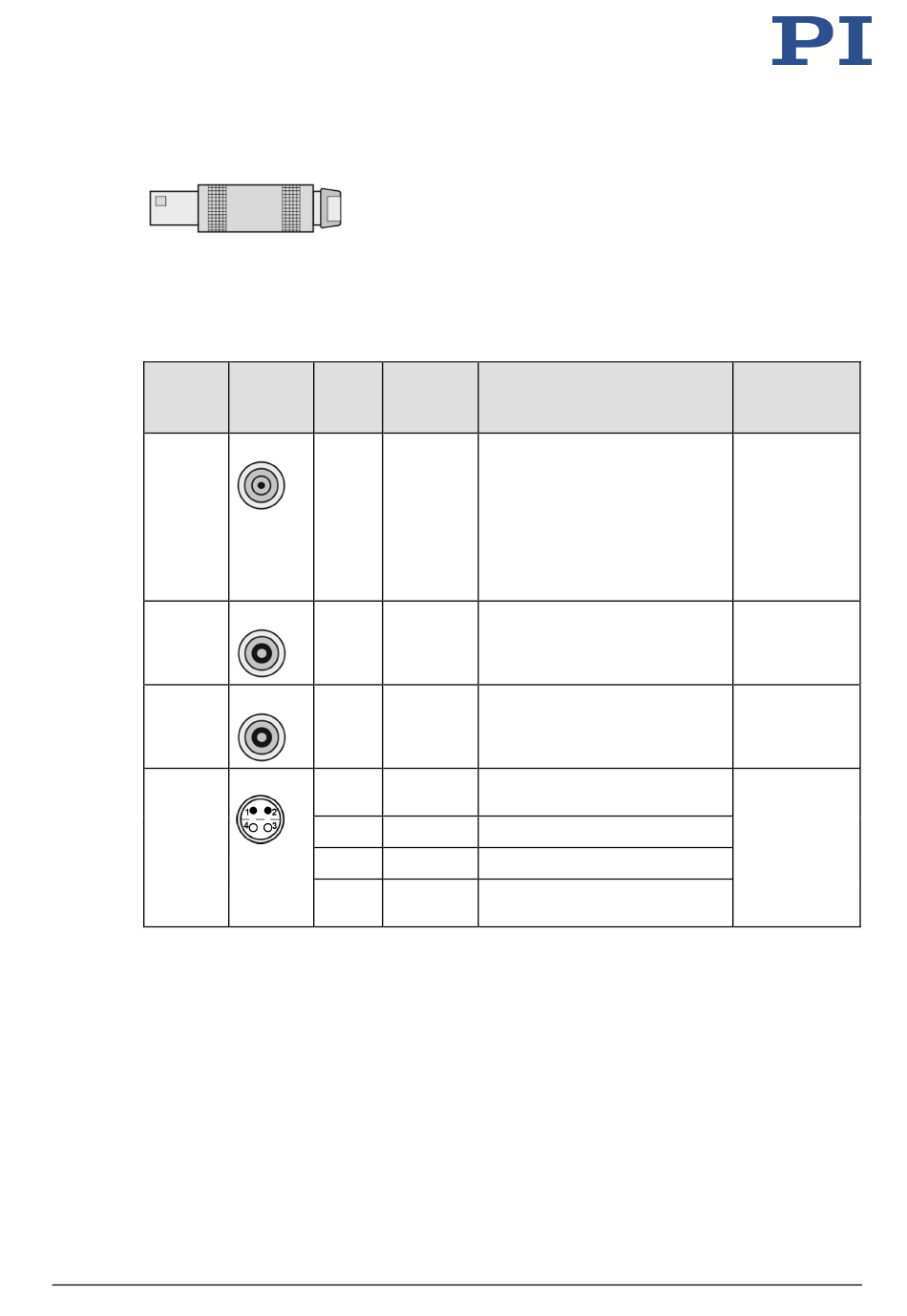

Abbildung 13: Lemo-Stecker (Seitenansicht)
Lemo­Stecker nach Modell (je ein Stecker pro Achse)
P­54x
Modell
.2CL
.2SL
.20L
.ZSL
.Z0L
.TSL
.T0L
.2CL
.2CL
.2SL
.ZSL
.TSL
46 Version: 1.2.0
Stecker Pin Signal
(Vorder­
ansicht)
PZT Innen- Eingang
leiter
P Innen- Ausgang
leiter
T Innen- Eingang
leiter
DMS 1 Eingang
2 Ausgang
3 Ausgang
4 GND
Funktion
Piezospannung
-20 bis 120 V
Probe-Sensorsignal
(unbeweglicher Teil des
kapazitiven Sensors)
Target-Sensorsignal
(beweglicher Teil des kapazitiven
Sensors)
Versorgungsspannung für DMS-
Sensor
Sensorsignal 1
Sensorsignal 2
Masse der
Versorgungsspannung
PZ244D
Stecker­
gehäuse
Masse
Kabelschirm
Kabelschirm
Kabelschirm
P­54x­Nanopositionierer
