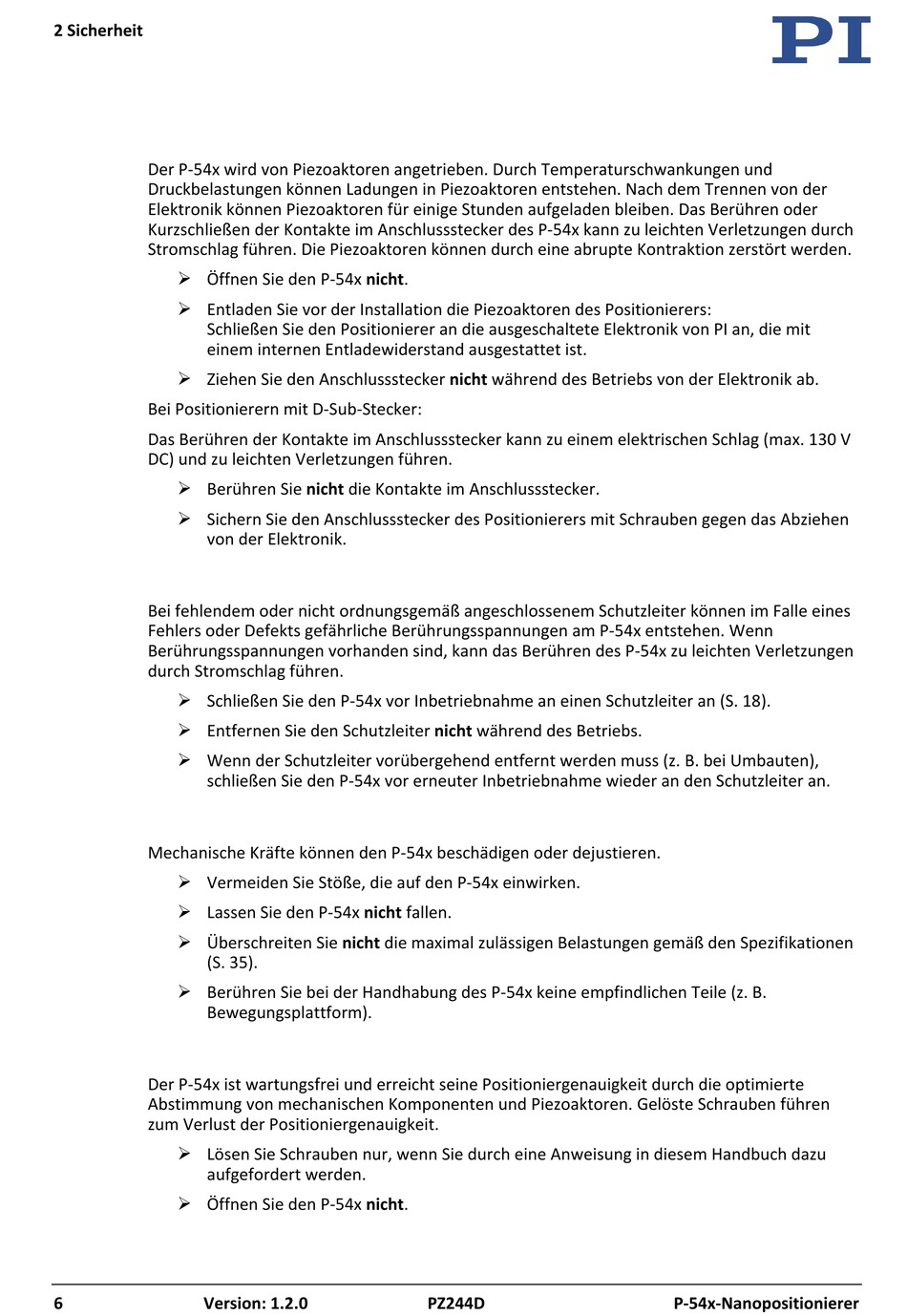

PI PZ244D Benutzerhandbuch Seite 10

2 Sicherheit
Der P-54x wird von Piezoaktoren angetrieben. Durch Temperaturschwankungen und
Druckbelastungen können Ladungen in Piezoaktoren entstehen. Nach dem Trennen von der
Elektronik können Piezoaktoren für einige Stunden aufgeladen bleiben. Das Berühren oder
Kurzschließen der Kontakte im Anschlussstecker des P-54x kann zu leichten Verletzungen durch
Stromschlag führen. Die Piezoaktoren können durch eine abrupte Kontraktion zerstört werden.
 Öffnen Sie den P-54x nicht.
 Entladen Sie vor der Installation die Piezoaktoren des Positionierers:
Schließen Sie den Positionierer an die ausgeschaltete Elektronik von PI an, die mit
einem internen Entladewiderstand ausgestattet ist.
 Ziehen Sie den Anschlussstecker nicht während des Betriebs von der Elektronik ab.
Bei Positionierern mit D-Sub-Stecker:
Das Berühren der Kontakte im Anschlussstecker kann zu einem elektrischen Schlag (max. 130 V
DC) und zu leichten Verletzungen führen.
 Berühren Sie nicht die Kontakte im Anschlussstecker.
 Sichern Sie den Anschlussstecker des Positionierers mit Schrauben gegen das Abziehen
von der Elektronik.
Bei fehlendem oder nicht ordnungsgemäß angeschlossenem Schutzleiter können im Falle eines
Fehlers oder Defekts gefährliche Berührungsspannungen am P-54x entstehen. Wenn
Berührungsspannungen vorhanden sind, kann das Berühren des P-54x zu leichten Verletzungen
durch Stromschlag führen.
 Schließen Sie den P-54x vor Inbetriebnahme an einen Schutzleiter an (S. 18).
 Entfernen Sie den Schutzleiter nicht während des Betriebs.
 Wenn der Schutzleiter vorübergehend entfernt werden muss (z. B. bei Umbauten),
schließen Sie den P-54x vor erneuter Inbetriebnahme wieder an den Schutzleiter an.
Mechanische Kräfte können den P-54x beschädigen oder dejustieren.
 Vermeiden Sie Stöße, die auf den P-54x einwirken.
 Lassen Sie den P-54x nicht fallen.
 Überschreiten Sie nicht die maximal zulässigen Belastungen gemäß den Spezifikationen
(S. 35).
 Berühren Sie bei der Handhabung des P-54x keine empfindlichen Teile (z. B.
Bewegungsplattform).
Der P-54x ist wartungsfrei und erreicht seine Positioniergenauigkeit durch die optimierte
Abstimmung von mechanischen Komponenten und Piezoaktoren. Gelöste Schrauben führen
zum Verlust der Positioniergenauigkeit.
 Lösen Sie Schrauben nur, wenn Sie durch eine Anweisung in diesem Handbuch dazu
aufgefordert werden.
 Öffnen Sie den P-54x nicht.
6 Version: 1.2.0 PZ244D P­54x­Nanopositionierer
