REFU REFUSOL Bedienungsanleitung Seite 38

DOK-RESOL-BA11-DE-WR0015k_-NN-P.doc
REFUSOL 1x
SR27000B
+24V X18.1
0V X18.5
An-Eing. 1+ X18.6
An-Eing. 1- X18.7
An-Eing. 2+ X18.8
An-Eing. 2- X18.9
Bild Nr.22
Die Daten des Si-13TC-T-K können über folgende Parameter abgerufen werden:
•
D 1191.00 => Einstrahlung
•
D 1193.00 => Temperatur
Diese Daten können ebenfalls im Datenlogger aufgezeichnet werden.
38
1 BN
2 WH
3 BU
4 BK
5 GY

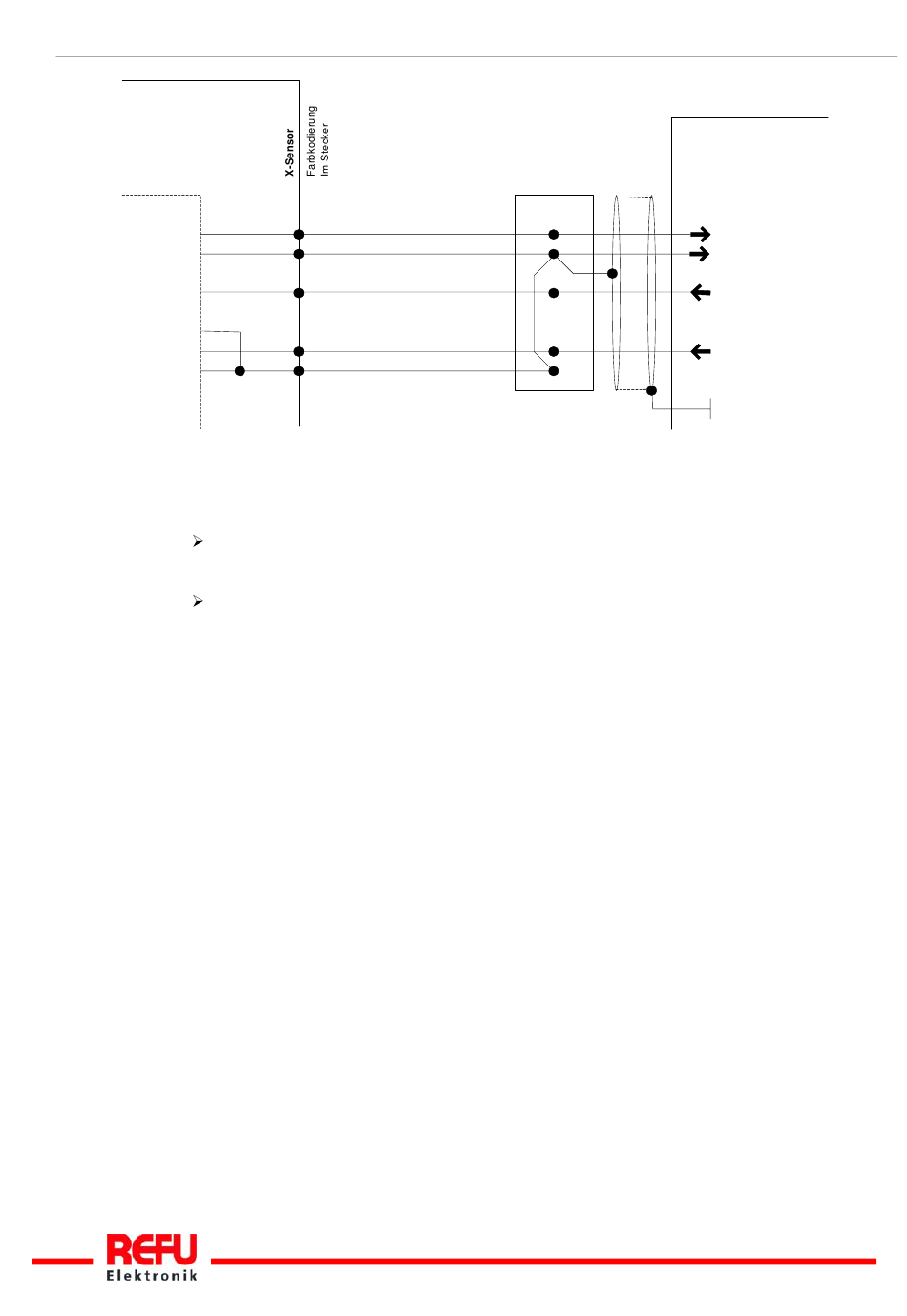

Anschluss Solar-Stahlungssensor
0-10V => 0-1300 W/m²
0-10V => -26,1°C – 90°
Solar-Strahlungssensor
Erforderliche
Klemmstelle
Zur Verlängerung
Der Sensor-
Anschlussleitung
RD
BK
OG
BN
Copyright REFU Elektronik GmbH
+24V
0V
Einstrahlung 0...+10V
Temperatur 0...+10V
Schirmende
