DOK-RESOL-BA11-DE-WR0015k_-NN-P.doc
1

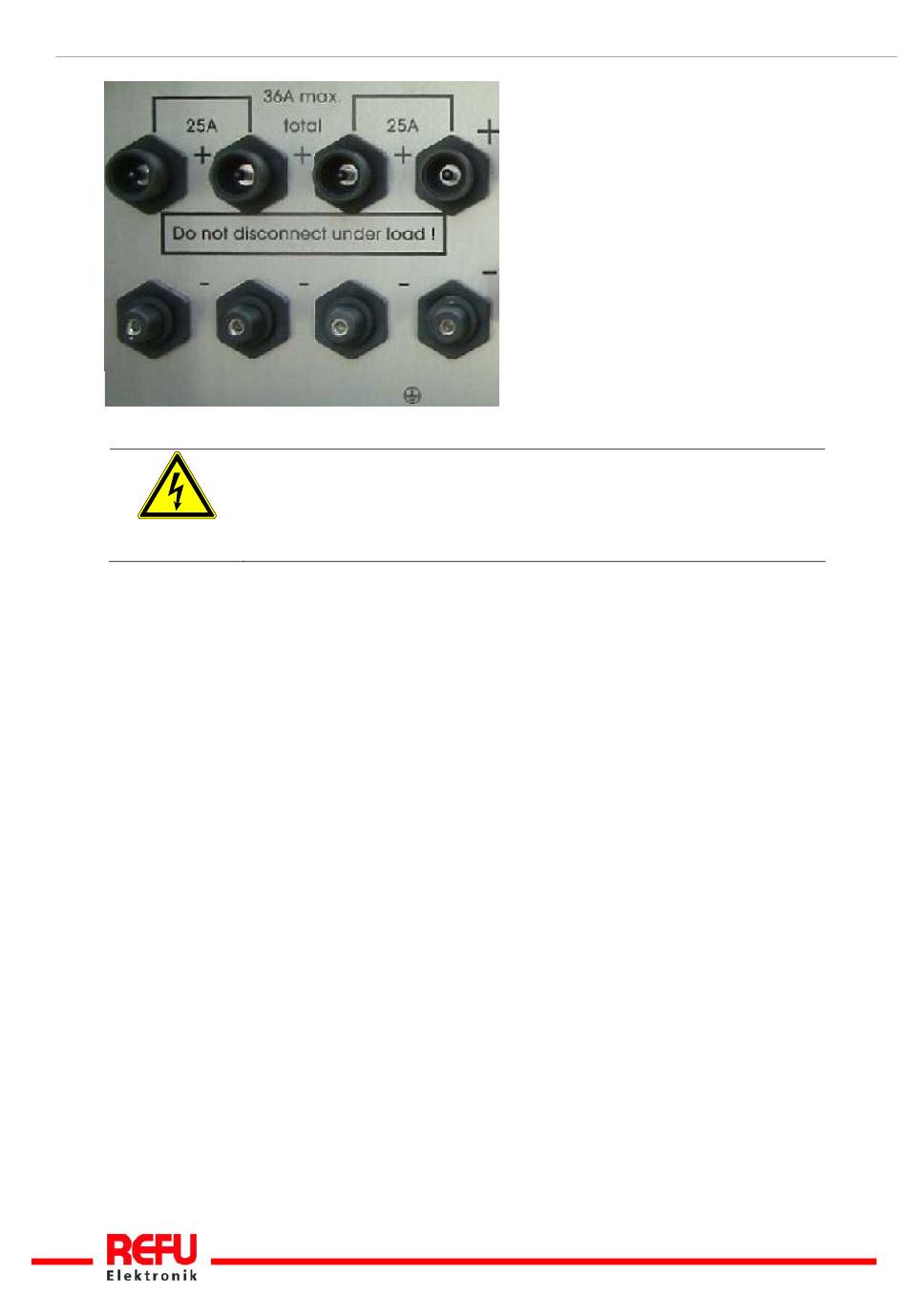

Bild Nr.4
WARNUNG
2.4.1 Rückstrom
Bei Rückströmen handelt es sich um Fehlströme, die nur in PV-Anlagen auftreten, die aus
parallelgeschalteten Strings bestehen. Durch Kurzschlüsse von einzelnen Modulen oder von
Zellen in einem Modul oder einem doppelten Erdschluss, kann die Leerlaufspannung des-
betreffenden Strings (z.B. durch defekte Module oder Teile von Modulen) soweit abnehmen,
dass die intakten parallelgeschalteten Strings einen Rückstrom durch den defekten String
treiben. Das kann im schlechtesten Fall zur Zerstörung des Strings führen.
Durch die teilweise starke Erhitzung des beschädigten Strings, aufgrund des Rückstroms,
können außerdem sekundäre Schäden auftreten.
Um solche Schäden an PV-Anlagen zu vermeiden sollten entsprechend Vorkehrungen
getroffen werden, man muss hier zwei Fälle unterscheiden:
1. Die PV-Anlage ist so ausgelegt, dass der im Fehlerfall fließende Rückstrom, der im
worst case aus der Summe der Kurzschlussströme aller intakten Strings besteht, nicht
zur Zerstörung des beschädigten Strings und auch zu keinen sekundären Schäden
führt. Maßgebend hierfür ist die Strombelastbarkeit der Anlagenkomponenten (Steck-
verbinder, Leitungen) und die Rückstromfestigkeit der Module. Diese ist dem Hersteller-
datenblatt zu entnehmen!
2. Die PV-Anlage ist so ausgelegt, dass der im Fehlerfall auftretende Rückstrom die Zer-
störungsgrenze überschreitet. In diesem Fall muss jeder String durch eine in Reihe ge-
schaltete Stringsicherung einzeln abgesichert werden. Im Fehlerfall wird dann der String
von den intakten Strings getrennt und damit die Zerstörung verhindert.
2.5 Bedienfeld
Mit dem frontseitig integrierten Grafikdisplay mit 128x64 Bildpunkten lässt sich der Verlauf interes-
14
2
3
PV-Generatoranschluss
Beim trafolosen Solarwechselrichter darf der Plus- oder Minuspol des
PV-Generator in keinem Fall geerdet werden !
4
Copyright REFU Elektronik GmbH
