Netzanschluss

3.4.2 Netzanschluss
Die Netzanschlussleitung muss mit einem geeigneten Leitungsschutz ausgrüstet werden,
der maximale Gerätenennstrom beträgt 25 A pro Phase. Minderungsfaktoren bei Aneinan-
derreihung von Leistungsschutzschaltern sind zu berücksichtigen. Dabei sind grundsätzlich
folgende Normen zu beachten:
DIN VDE 0298-4
DIN VDE 0100; Teil 430
DIN VDE 0100; Teil 410
Zusätzlich sind folgende Punkte des lokalen Netzbetreibers zu beachten:
•
Die einschlägigen technischen und besonderen Vorschriften
•
Zustimmung zur Installation muss vorliegen
VORSICHT
•
Überprüfen Sie die Netzspannung, sie darf nicht höher als 265V (Phase zu Neutrallei-
ter) liegen. Sollte die Netzspannung höher liegen, muss der lokale Netzbetreiber für
Abhilfe sorgen.
•
Der REFUSOL ist am gekennzeichneten Erdungsbolzen mit PE zu verbinden.
•
Legen Sie nun die Netzleitung am mitgelieferten Anschlussstecker entsprechend der
Darstellung auf, stecken ihn am REFUSOL ein und schrauben Sie den Stecker fest.
Bei Verwendung von Aderendhülsen mit Isolation ist darauf zu achten, dass nicht die
Isolation der Aderendhülsen gequetscht wird!

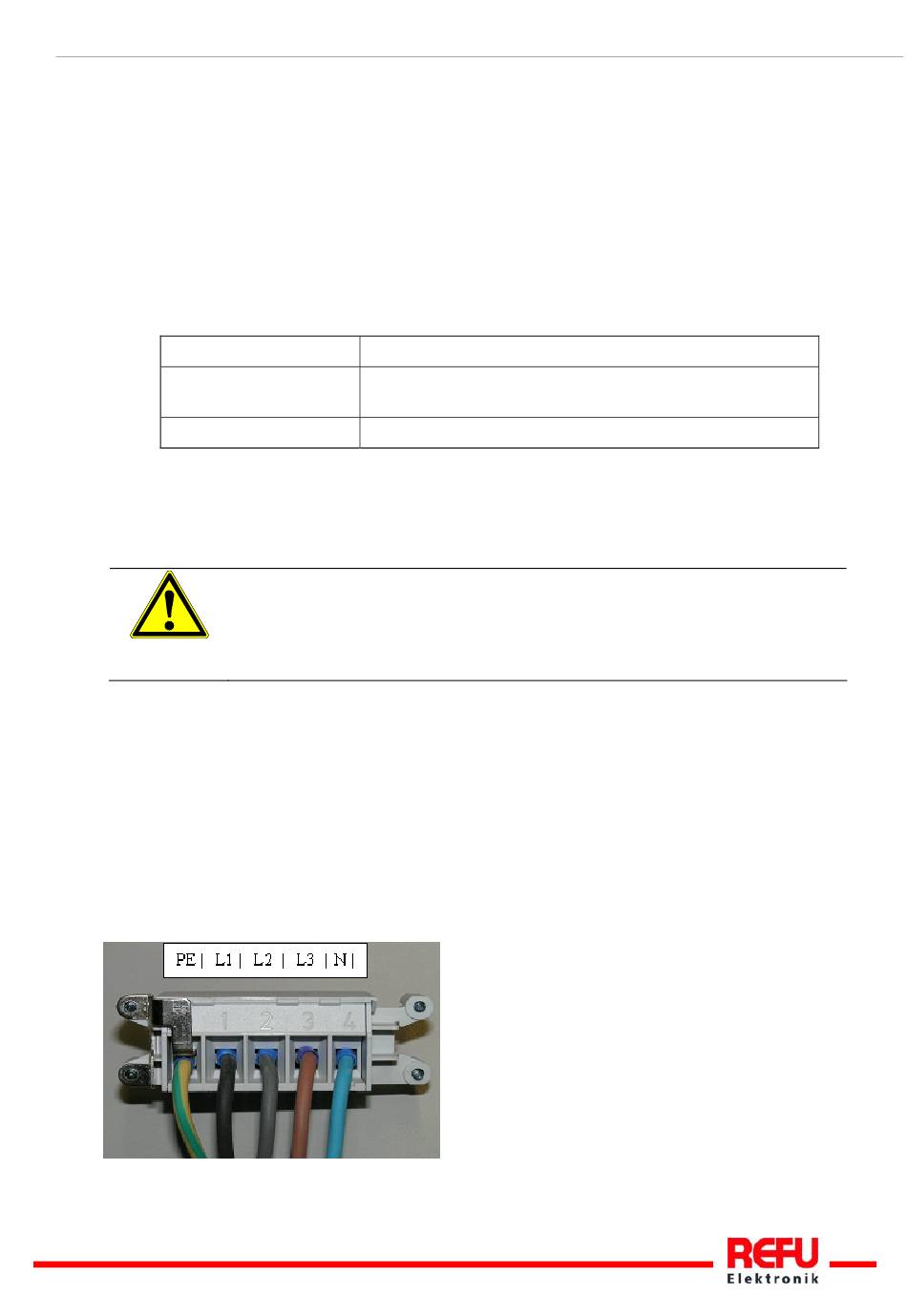

Bild Nr.8
Copyright REFU Elektronik GmbH
Verlegearten und Strombelastbarkeit
Schutzmaßnahmen Schutz von Kabeln und Leitungen bei
Überstrom
Schutzmaßnahmen Schutz gegen elektrischen Schlag
Vor Anschluss des REFUSOL an das Wechselstromnetz ist der Netzan-
schluss freizuschalten, Spannungsfreiheit festzustellen und der Leitungs-
schutzschalter gegen Wiedereinschalten zu sichern.
