DOK-RESOL-BA11-DE-WR0015k_-NN-P.doc
2 Beschreibung REFUSOL
2.1 Gerätebeschreibung
Der REFUSOL ist ein trafoloser, dreiphasiger Solarwechselrichter, der in jedem Betriebspunkt mit
besonders hohem Wirkungsgrad arbeitet und für den Anschluss eines PV-Generators mit einer
Leistung von bis zu 17,5 KW geeignet ist. Die Wärmeabfuhr erfolgt durch reine Konvektion, eine
interne Temperaturüberwachung schützt das Gerät bei Überschreitung der zulässigen Umge-
bungstemperatur. Der REFUSOL ist so konstruiert, dass das Gerät für Montage und Anschluss
nicht geöffnet werden muss. Alle elektrischen Anschlüsse werden ausschließlich mit verriegelbaren
Steckern hergestellt. Außerdem verfügt der REFUSOL über einen integrierten DC-Trennschalter
nach EN 60947-3, der den Gesamtaufwand des Installateurs beträchtlich verringert. Zur Kommuni-
kation bietet der REFUSOL die gängigen Schnittstellen RS485, Ethernet und USB. Mittels eines
beleuchteten Graphikdisplays wird der Verlauf der Einspeiseleistung und anderer Daten in über-
sichtlicher Weise dargestellt. Zusätzlich bietet ein 8-Tasten-Bedienfeld unterhalb des Displays ei-
nen hervorragenden Bedien- und Navigationskomfort. Durch die Ausführung in Schutzart IP65
lässt sich der REFUSOL nahezu uneingeschränkt im Außenbereich montieren.
Sollte eine galvanische Trennung notwendig werden, so bieten wir eine perfekt auf die Gerätereihe
abgestimmte Lösung an. Diese reduziert - bedingt durch den hohen Wirkungsgrad von ca. 98% –
kaum die Geräteperformance sowie den Gesamtwirkungsgrad. Ein Anschluss von Dünnschicht-
modulen, die eine Anbindung der DC-Spannung an bestimmtes Potential benötigen, ist damit ohne
Probleme möglich, der benötigte Platz wird minimiert durch die optimal auf das Gerät abgestimmte
Unterbaufähigkeit. Der Anschluss des REFUSOL an den Transformator erfolgt über einen vertau-
schungssicheren Steckkontakt.

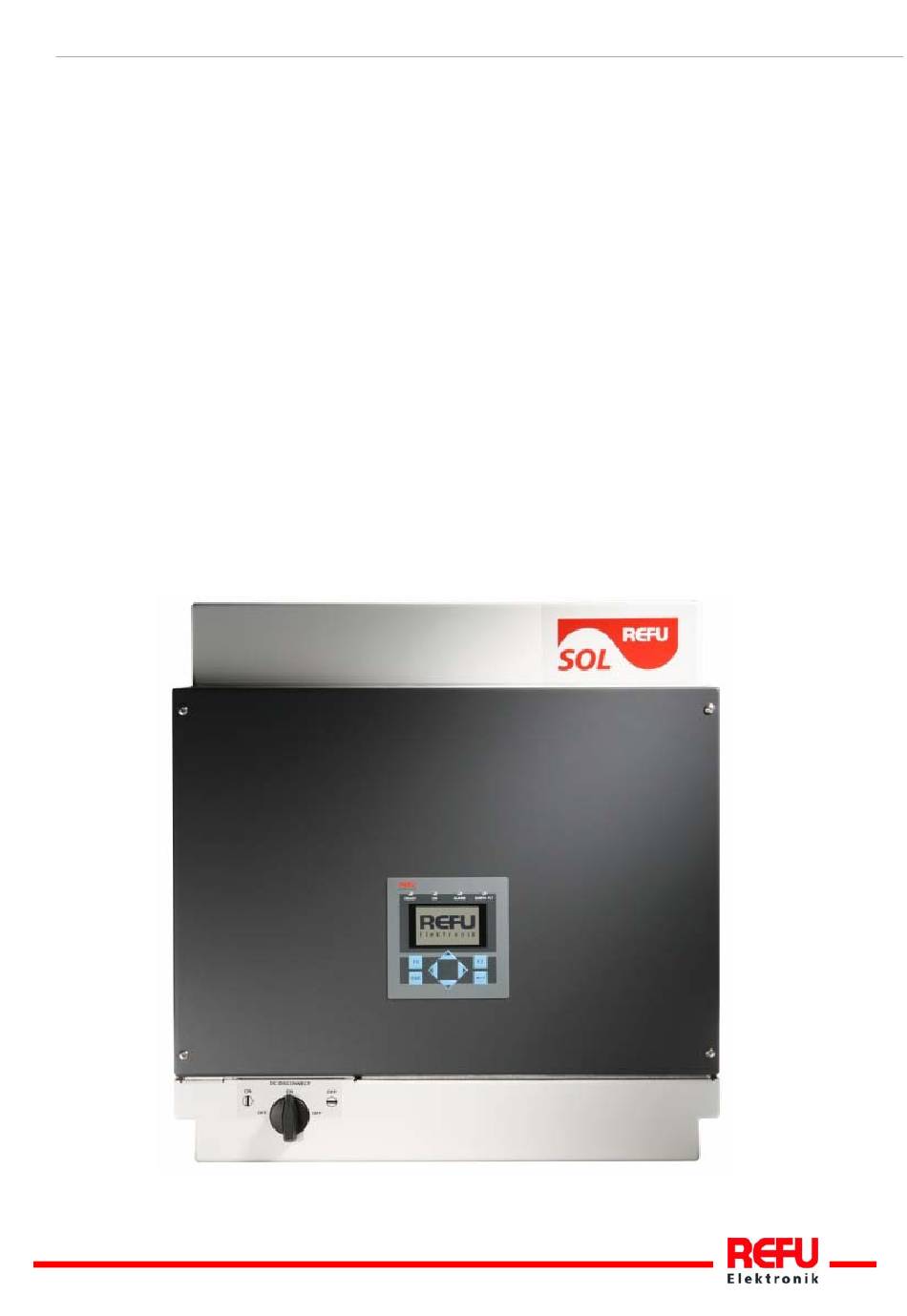

Bild Nr.1
REFUSOL 10K bis 15K
Copyright REFU Elektronik GmbH
11
